| Конденсаторы электролитические |

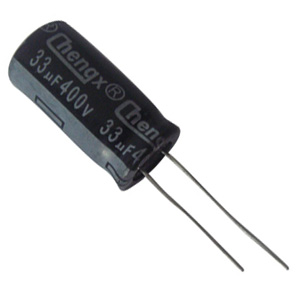

PZ серия:
конденсаторы электролитические алюминиевые
 |
ОСОБЕННОСТИ
1. Длительный срок службы, +105°C, 2000 часов, высокая надежность
2. Используется в схемах знергосберегающих ламп
 |

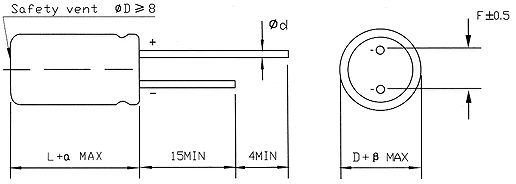

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
8 |
10 |
13 |
16 |
| F |
3,5 |
5,0 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α max. |
(L<20) 1,5 |
| (L≥20) 2,0 |
| β max. |
0,5 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
200...400 В |
| Диапазон емкостей |
1...33 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,03C В (мкА) (что больше) после 1 минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| UR (В) |
200 |
250 |
400 |
| tan δ |
0,09 |
0,09 |
0,10 |
|
Temperature characteristics
(Импеданс ratio at 120 Гц) |
| UR (В) |
200 |
250 |
400 |
| Z-40°C / Z+20°C |
4 |
6 |
10 |
|
| Ресурс |
После работы при номинальном напряжении с заданным значением пульсаций в течение 2000 часов при +105°C прикладывается постоянное напряжение, при этом через 16 часов:
изменение емкости: ±20% начального измеренного значения
ток утечки: ≤ начального указанного значения
рассеивающий фактор: ≤ 2 начального указанного значения |
| Срок годности |
После хранения в течение 1000 часов при +105°C прикладывается постоянное напряжение, при этом через 16 часов:
изменение емкости: ±20% начального измеренного значения
ток утечки: ≤ 2 начального указанного значения
рассеивающий фактор: ≤ 2 начального указанного значения |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
25 В |
50 В |
100 В |
| Емкость, мкФ |
Код |
1E |
1H |
2A |
| 1 |
010 |
|
|
|
|
8x12 |
16 |
| 2,2 |
2R2 |
|
|
|
|
10x13 |
27 |
| 3,3 |
3R3 |
|
|
|
|
10x16 |
36 |
| 4,7 |
4R7 |
10x13 |
50 |
10x13 |
50 |
10x20 |
43 |
| 10 |
100 |
10x16 |
80 |
10x20 |
80 |
13x20 |
72 |
| 22 |
220 |
10x20 |
140 |
13x25 |
140 |
16x25 |
110 |
| 33 |
330 |
13x25 |
190 |
13x25 |
190 |
|
|
Rated ripple current (mA, +105°C, 120 Гц)
Coefficient of allowable ripple current
Коэффициент частоты, Гц
| UR (В) |
CR (мкФ) |
50 |
(100)120 |
1k |
10k |
| 200-400 |
4,7-33 |
0,80 |
1,00 |
1,40 |
1,60 |
|
|
|
|
|
