| Конденсаторы электролитические |

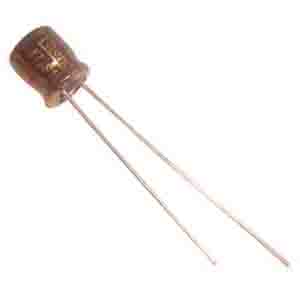

SM серия:
конденсаторы электролитические миниатюрные общего применения
высота 5 мм для компактной аппаратуры
 |
ОСОБЕННОСТИ
1. Предназначены для монтажа высокой плотности
2. 4 вольтные конденсаторы стандартизированы для последних устройств с батарейными источниками питания
3. Низкая цена по сравнению с танталовыми конденсаторами
4. Применение: видеозаписывающая аппаратура, видеокамеры, аудио устройства для автомобиля, мини-аудиоустройства и другие промышленные и коммерческие приложения.
 |

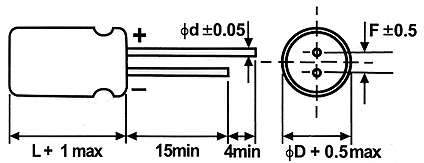

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
3 |
4 |
5 |
6,3 |
8 |
| F |
1,0 |
1,5 |
2,0 |
2,5 |
2,5 |
| Ød |
0,4 |
0,45 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+85°C |
| Номинальный рабочий диапазон напряжения |
4...50 В |
| Диапазон емкостей |
0,1...330 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,01 CV или 3 мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
4 |
6,3 |
10 |
16 |
25 |
35 |
50 |
| tan δ (max) |
Ø3 |
0,40 |
0,38 |
0,30 |
0,23 |
0,17 |
0,15 |
0,13 |
| Ø4-Ø8 |
0,35 |
0,24 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
4 |
6,3 |
10 |
16 |
25 |
35 |
50 |
| Z-25°C / Z+20°C |
7 |
4 |
3 |
2 |
2 |
2 |
2 |
| 2-40°0 / Z+20°0 |
15 |
8 |
6 |
4 |
4 |
3 |
3 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 2000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +85°C |
Емкость изменяется на ±20% начального измеренного значения
(4 В: в пределах ±30%) |
| Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальным импульсным током |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Те же ограничения для высокотемпературной нагрузки |
| Температура окружающей среды: +85°C |
|
| Приложенное напряжение: (нет) |
|
|
| Стандарт |
JIS C - 5101 (IEC 60384) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
4 В (0G) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 10 |
106 |
|
|
|
|
|
|
4x5 |
23 |
| 22 |
226 |
|
|
4x5 |
28 |
4x5 |
29 |
5x5 |
37 |
| 33 |
336 |
4x5 |
28 |
5x5 |
37 |
5x5 |
41 |
6,3x5 |
49 |
| 47 |
476 |
4x5 |
33 |
5x5 |
45 |
6,3x5 |
52 |
6,3x5 |
58 |
| 100 |
107 |
5x5 |
56 |
6,3x5 |
70 |
6,3x5 |
76 |
6,3x5 |
80 |
| 220 |
227 |
6,3x5 |
96 |
8x5 |
110 |
8x5 |
135 |
|
|
| 330 |
337 |
8x5 |
145 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 85°C 120 Гц |
| Напряжение (код) |
25 В (1E) |
35 В (1V) |
50 В (1H) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 0,1 |
104 |
|
|
|
|
4x5 |
1,0 |
| 0,22 |
224 |
|
|
|
|
4x5 |
2,0 |
| 0,33 |
334 |
|
|
|
|
4x5 |
2,8 |
| 0,47 |
474 |
|
|
|
|
4x5 |
4,0 |
| 1 |
105 |
|
|
|
|
4x5 |
8,4 |
| 2,2 |
225 |
|
|
|
|
4x5 |
13 |
| 3,3 |
335 |
|
|
4x5 |
15 |
4x5 |
17 |
| 4,7 |
475 |
4x5 |
16 |
4x5 |
18 |
5x5 |
20 |
| 10 |
106 |
4x5 |
24 |
5x5 |
29 |
6,3x5 |
33 |
| 22 |
226 |
6,3x5 |
42 |
6,3x5 |
46 |
8x5 |
52 |
| 33 |
336 |
6,3x5 |
52 |
6,3x5 |
53 |
8x5 |
71 |
| 47 |
476 |
6,3x5 |
60 |
8x5 |
80 |
|
|
| 100 |
107 |
8x5 |
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 85°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤ 47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 68-330 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
|
|
|
|
|
