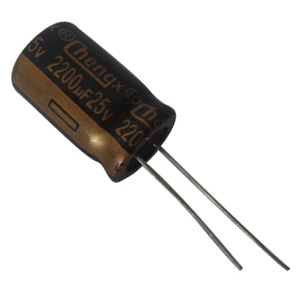

YL серия:
конденсаторы электролитические алюминиевые +130°C, высокотемпературные, высокий Ток пульсаций

ОСОБЕННОСТИ
1. Высокая температура, высокий Ток пульсаций на высокой частоте, ресурс 1000-2000 часов при 130°C.
2. Специально разработаны для электронных балластов и энергосберегающих ламп.

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

ØD	8	10	12,5	16	18
F	3,5	5,0		7,5
Ød	0,5	0,6		0,8
α	(L<20) 1,5 (L≥20) 2,0
β	(D<20) 0,5 (D≥20) 1,0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие характеристики

Диапазон рабочих температур

-40...+130°C

-25...+130°C

Номинальный рабочий диапазон напряжения

160...400 В

450 В

Диапазон емкостей

1...220 мкФ

Допустимое отклонение емкостей

±20% (120 Гц, +20°C)

Ток утечки

I ≤ 0,02 CV +25(мкА) после 2-х минутного подключения номинального рабочего напряжения при +20°C

Рассеивающий фактор
tan δ (120 Гц, +20°C)

Рабочее напряжение, В	160	200	250	350	400	450
tan δ (max)	0,15	0,15	0,15	0,20	0,20	0,20

Низкотемпературные характеристики

Соотношение импедансов макс. на 120 Гц

Рабочее напряжение, В	160	200	250	350	400	450
Z-25°C / Z+20°C	3	3	3	5	5	6

Высокотемпературная нагрузка

Условия тестирования	Испытания при +20°C
Продолжительность: 2000 часов (Ø ≤ 12,5: 1000 часов)	Ток утечки: ≤ начального указанного значения
Температура окружающей среды: +130°C	Емкость изменяется на ±30% начального измеренного значения
Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока	tan δ: ≤ 300% начального указанного значения

Срок годности

После оставления конденсаторов без нагрузки при 105° С в течение 1000 часов, характеристики конденсаторов должны соответствовать значением, перечисленным выше.

Стандарт

JIS C - 5101 (IEC 60384)

ГАБАРИТНЫЕ РАЗМЕРЫ

Напряжение (код)		160 В (2C)		200 В (2D)		250 В (2E)		350 В (2V)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
1	105							8x12	51
1,5	155							10x12,5	56
1,8	185							10x16	62
2,2	225					8x12	64	10x16	70
2,8	285			8x12	64	10x12,5	72	10x16	76
3,3	335	8x12	70	8x12	73	10x12,5	80	10x16	84
4,7	475	10x12,5	76	10x12,5	80	10x16	88	10x20	105
5,6	565	8x16	81	8x16	86	10x16	88	12,5x20	121
6,8	685	8x16	88	8x16	94	10x16	96	12,5x20	176
8,2	825	10x16	96	10x16	100	10x16	104	12,5x20	192
10	106	10x16	200	10x16	200	10x16	224	12,5x20	224
15	156	10x16	336	10x20	336	12,5x20	360	12,5x25	240
22	226	10x20	400	12,5x20	400	12,5x20	480	16x25	252
33	336	12,5x20	400	12,5x20	480	12,5x25	480	16x30	360
47	476	12,5x25	528	12,5x25	528	16x25	518	16x35	475
68	686	16x25	547	16x25	547	16x30	662	18x35	612
100	107	16x25	806	16x35	806	18x30	864
150	157	18x30	979	18x35	979
220	227	18x35	1008
Максимально допустимый ток пульсаций (действующее значение мА) при 130°C 100 кГц

Напряжение (код)		400 В (2G)		450 В (2W)
Емкость, мкФ	Код	Размеры ØDxL, мм	Ток пульсаций	Размеры ØDxL, мм	Ток пульсаций
1	105	10x12,5	58	8x16	64
1,5	155	10x12,5	67	10x16	70
1,8	185	10x16	72	10x16	74
2,2	225	10x16	74	10x16	77
2,8	285	10x16	80	10x16	80
3,3	335	10x16	88	10x16	88
4,7	474	10x20	104	10x20	104
5,6	565	12,5x20	112	12,5x20	112
6,8	685	12,5x20	176	12,5x20	120
8,2	825	12,5x20	208	12,5x20	224
10	106	12,5x20	224	12,5x20	256
15	156	12,5x25	256	12,5x25	336
Максимально допустимый ток пульсаций (действующее значение мА) при 130°C 100 кГц

МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц

Емкость, мкФ	120	1k	10k	100k
~180	0,40	0,75	0,90	1,00
220~	0,50	0,85	0,94	1,00
