| Конденсаторы электролитические |

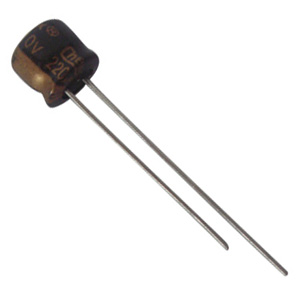

ZF серия:
конденсаторы электролитические алюминиевые, высота 7 мм, +105°C, низкий импеданс
 |
ОСОБЕННОСТИ
Низкий импеданс, высота 7 мм, широкий диапазон рабочих температур.
 |

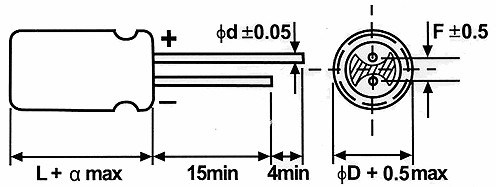

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
4 |
5 |
6,3 |
8 |
| F |
1,5 |
2,0 |
2,5 |
3,5 |
| Ød |
0,45 |
| α |
(L≤7) 1 (L≥9) 1,5 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...35 В |
| Диапазон емкостей |
6,8...220 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,01 CV или 3мкА (что больше) после 2-х минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
| tan δ (max) |
0,18 |
0,16 |
0,14 |
0,12 |
0,12 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
| Z-25°C / Z+20°C |
2 |
2 |
2 |
2 |
2 |
| 2-40°0 / Z+20°0 |
3 |
3 |
3 |
3 |
3 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +105°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
| Стандарт |
JIS C - 5101 (IEC 60384) |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В (0J) |
10 В (1A) |
16 В (1C) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
| 15 |
156 |
|
|
|
|
|
|
4x7 |
3,3 |
70 |
| 22 |
226 |
|
|
|
4x7 |
3,3 |
70 |
5x7 |
1,7 |
110 |
| 33 |
336 |
5x7 |
1,7 |
110 |
5x7 |
1,7 |
110 |
6,3x7 |
0,8 |
160 |
| 47 |
476 |
5x7 |
1,7 |
110 |
6,3x7 |
0,8 |
160 |
6,3x7 |
0,8 |
160 |
| 68 |
686 |
6,3x7 |
0,8 |
160 |
6,3x7 |
0,8 |
160 |
8x7 |
0,5 |
200 |
| 100 |
107 |
6,3x7 |
0,8 |
160 |
8x7 |
0,5 |
200 |
8x7 |
0,5 |
200 |
| 150 |
157 |
8x7 |
0,5 |
200 |
8x7 |
0,5 |
200 |
|
|
|
| 220 |
227 |
8x7 |
0,5 |
200 |
|
|
|
|
|
|
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц |
| Напряжение (код) |
25 В (1E) |
35 В (1V) |
| Емкость, мкФ |
Код |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
Размеры
ØDxL, мм |
Импеданс |
Ток пульсаций |
| 6,8 |
685 |
|
|
|
4x7 |
3,3 |
70 |
| 10 |
106 |
4x7 |
3,3 |
70 |
5x7 |
1,7 |
110 |
| 15 |
156 |
5x7 |
1,7 |
110 |
6,3x7 |
0,8 |
160 |
| 22 |
226 |
5x7 |
1,7 |
110 |
6,3x7 |
0,8 |
160 |
| 33 |
336 |
6,3x7 |
0,8 |
160 |
8x7 |
0,5 |
200 |
| 47 |
476 |
8x7 |
0,5 |
200 |
|
|
|
| 68 |
686 |
8x7 |
0,5 |
200 |
|
|
|
Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц
Максимальный импеданс (Ω) at 20°C 100 кГц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
120 |
1k |
10k |
100k |
| ~100 |
0,40 |
0,75 |
0,90 |
1,00 |
| 220 |
0,50 |
0,85 |
0,94 |
1,00 |
|
|
|
|
|
