Каталог >> Корпуса >> Пластиковые влагозащищенные корпуса

11-61

<< Назад Пластиковые влагозащищенные корпуса Вперед >>


I. Спецификация:

Модель: 11-61 Чертёж
Цвет: Светло-серый (дополнительно)
Размеры: 240x160x60 мм
Влагозащищенный: Да (IP65)
Отверстия и контактные стоблики могут быть добавлены в корпус по запросу (при заказе от 5000 шт.)



II.
Перечень комплектующих:
No Код Наименование Количество Материал Обработка поверхности Примечания
1 11-48-1 Верхняя крышка 1 ABS Фрезерованная поверхность PC/ABS
2 11-47-2 Корпус 1 ABS Фрезерованная поверхность PC/ABS
3 11-47-3 Ø3 Прокладка 1 Силикагель
4 11-80-1 Угловой блок 2 ABS Текстурная поверхность
5 11-80-2 Угловой блок 2 ABS Текстурная поверхность
6 11-80-3 Угловой блок 2 ABS Текстурная поверхность
7 11-80-4 Угловой блок 2 ABS Текстурная поверхность
8 M4x26 Саморез 4 Сталь Нестандартные винты
9 M4x9Саморез 4 Сталь Нестандартные винты

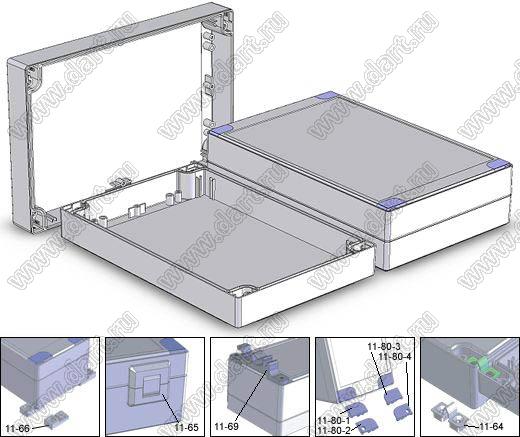

Дополнительные части:
No Код Наименование Количество Материал Обработка поверхности Примечания
1 11-64 Стержень 4 ABS Фрезерованная поверхность
2 11-65 Стержень 2 ABS Текстурная поверхность
3 11-66 Крепежные ушки 4 ABS Текстурная поверхность Неподвижная часть
4 11-69 Направляющий кронштейн 2 ABS Текстурная поверхность


III. Стандарты упаковки:

Корпус No. Размеры упаковки (ДxШxВ) Шт./упак. Вес брутто (кг) Вес нетто (кг) Вес 1 шт. (г)
No. 1
No. 2
No. 3
No. 4
No. 5





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
