Каталог >> Корпуса >> Пластиковые боксы

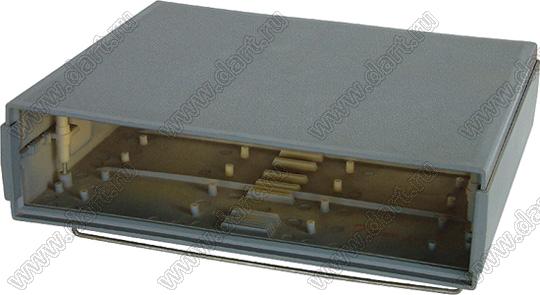

15-17

<< Назад Пластиковые боксы Вперед >>


I. Спецификация:

Модель: 15-17
Размеры: 355x296x87-128 мм
Невлагозащищенный
Цвет: светло-серый
Отверстия на передней и задней панелях и внутренние опорные стойки могут быть добавлены по запросу (при заказе от 5000 шт.)

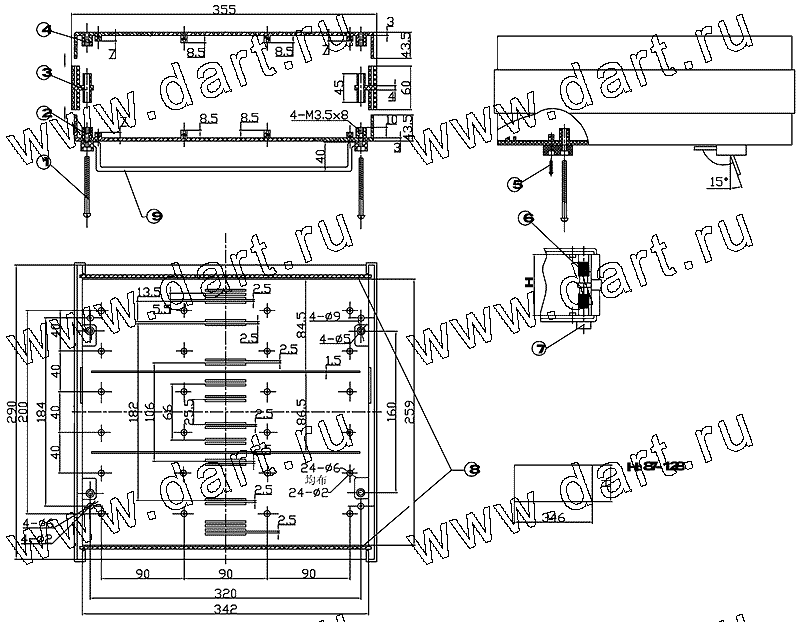

Чертеж



II.
Перечень комплектующих:

No

Код Наименование Количество Материал Обработка поверхности Примечания
1 T100K-1 Верхняя крышка 1 ABS Текстурная поверхность
2 T100K-2 Основная часть 1 ABS Текстурная поверхность
3 T100-3 Боковая панель 2 ABS Фрезерованная поверхность
4   M4x95 Винт 4 Сталь
5   M4x12 Винт 4 Сталь
6   M3x12 Саморезы 4 Сталь
7   Втулка 4 ABS
8   Прокладка 8 ABS
9   Основание 2
10   Кнопка 2
11   Пружина 2





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
