Каталог >> Корпуса >> Электрические соединительные коробки

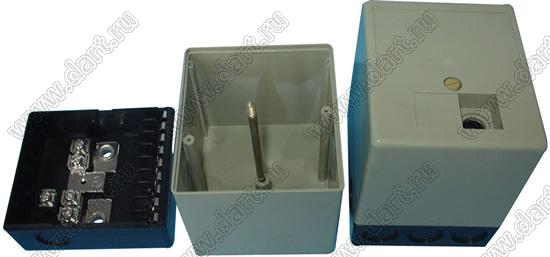

20-15

<< Назад Электрические соединительные коробки Вперед >>


I. Спецификация:

Размеры: 72.5x82.5x96 мм
Невлагозащищенный
Цвет: светло-серый
Чертеж



II.
Перечень комплектующих:

No

Код Наименование Количество Материал Обработка поверхности Примечания
1 223-1 Верхняя крышка 1 Огнеупорный ABS Фрезерованная поверхность
2 223-2 Основная часть 1 Огнеупорный ABS Фрезерованная поверхность 9 шт. M3x9;
1 шт. M4x8
3 223-3 Малая кнопка 1 Огнеупорный ABS Фрезерованная поверхность
4 223-5 Медный винт 1 Медь
5 223-6 Пружина 9 Медь Никелированная
6 223-7 Развальцовочные втулки 2 Алюминий Оцинковка
7 223-4 Штампованная деталь 6 Железо Никелировка 1 шт. большие;
5 шт. малые
8   M3x7(6x6) Винты 9 Железо
9   M4x7.5(7.8x7.8) Винты 5 Железо
