Каталог >> Корпуса >> Электрические соединительные коробки

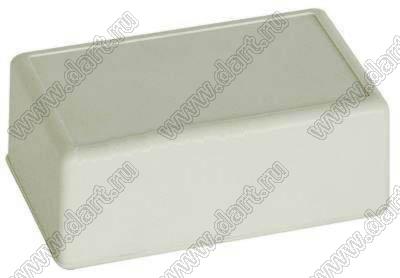

20-35D

<< Назад Электрические соединительные коробки Вперед >>


I. Спецификация:

Размеры: 100x60x40 мм
Невлагозащищенный
Цвет: светло-серый
Отверстия в верхней крышке и опорные столбики внутри могут быть добавлены по запросу (при заказе от 5000 шт.) 		Чертеж


A(мм) B(мм) C(мм)
20-31 45 35 18
20-32 60 35 25
20-33 70 40 23
20-34 57.5 55.5 28
20-35(D) 100 60 40
20-36(D) 107 67.5 40
20-37(D) 120 60 23
20-38(D) 130 62 28,5
20-39(D) 140 70 30
20-40(D) 153 73 28
20-41(D) 153 73 42,5



II.
Перечень комплектующих:

No

 Код Наименование Количество Материал Обработка поверхности Примечания
1 20-35-1 Верхняя крышка 1 ABS Текстурная поверхность
2 20-35-2 Основная часть 1 ABS Текстурная поверхность
3 20-47-1 Аккумуляторный отсек с 7 ячейками 1 ABS Текстурная поверхность
4 20-47-2 Крышка батарейного отсека 1 ABS Текстурная поверхность





  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
