BL3723-X серия

Соединители SMD сверхминиатюрные плата-плата, шаг 0.50 мм

Параметры:
Шаг выводов P: 0,5 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 200 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза, золочение или никелирование
Материал изолятора: PA9T/LCP (UL94V-0)



BL3723 - F 100 022 G0 E R 01
1   2 3 4 5 6 7 8

1) Серия:
     BL3723
2) Тип:
     F: розетка
     M: вилка
3) Количество контактов (8...100):
     008: 8 контактов
     012: 12 контактов
     xxx: ...
     100: 100 контактов
4) Высота изолятора:
     H1 (розетка):
     080: 0,9мм
     013: 1,3мм
     H2 (вилка):
     022: 2,2мм
5) Покрытие контактов:
     SN: лужение
     G0: золотое напыление
     G1: золочение 3"
     G2: золочение 5"
     G3: золочение 10"
     G4: золочение 15"
     G5: золочение 30"
     S0: золотое напыление поверх лужения
6) Материал изолятора:
     E: BK-PA9T (полиамид 9Т)
     F: BK-LCP (жидкокристаллический полимер)
     D: BK-PA46 (полиамид 46, политетраметиленадипамид)
7) Упаковка:
     T: в пенале
     R: в ленте на катушке
8) Направляющие в плату:
     01: есть
     02: нет

Сверхминиатюрные межплатные соединители SMD (для поверхностного монтажа) серии BL3723-X имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.

Сверхминиатюрные межплатные соединители серии BL3723-X имеют разные комбинации высоты соединения вилки и розетки: две высоты вилки (0,80мм и 1,30мм) и одну высоту розетки (2,20мм).

Сверхминиатюрные межплатные соединители серии BL3723-X поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).

Условия поставки межплатных соединителей серии BL3723-X уточняйте у наших менеджеров.

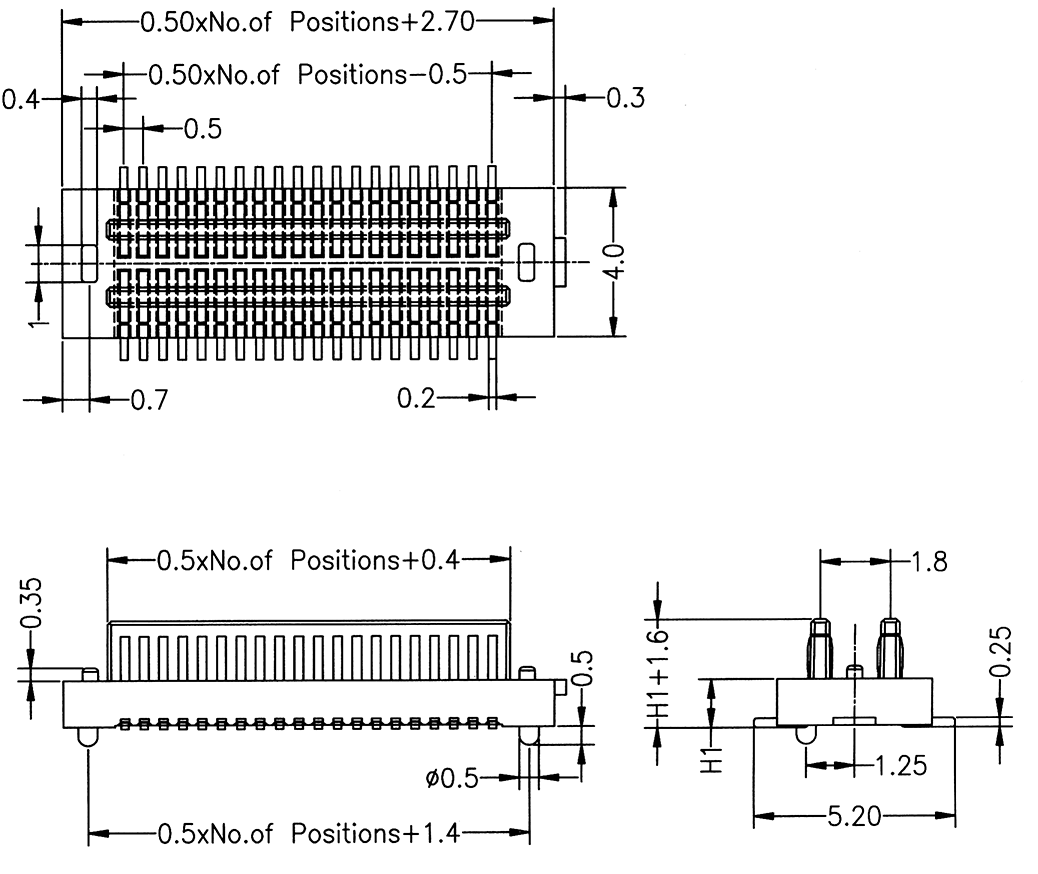

Розетка SMD

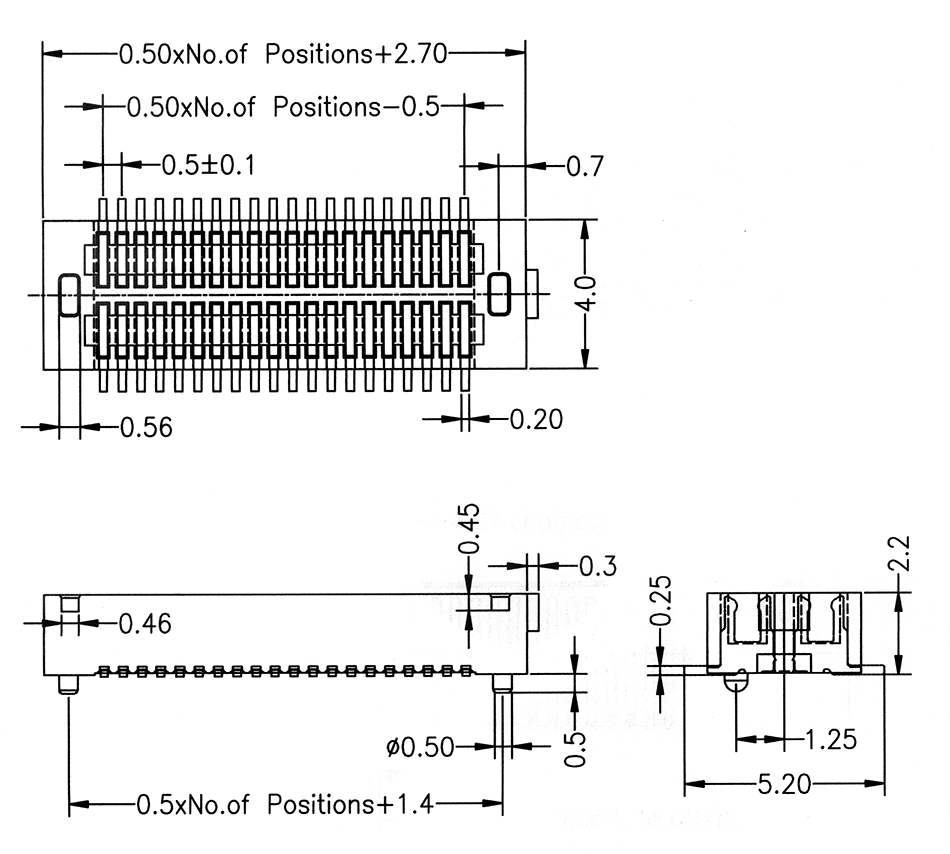

Вилка SMD

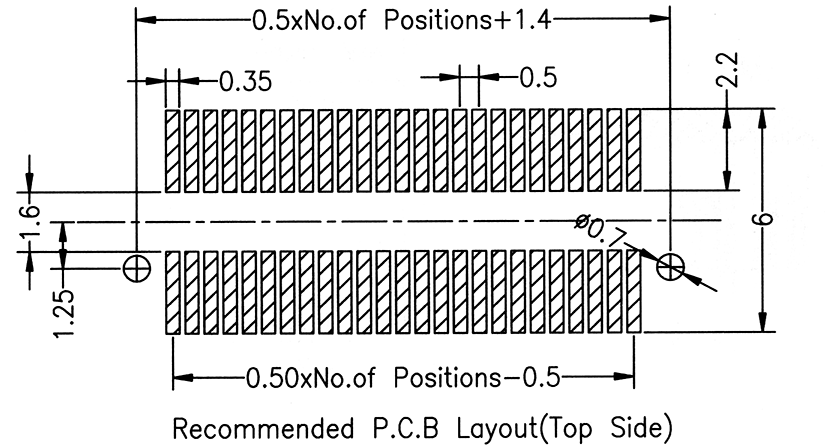

Разметка платы



Соединение

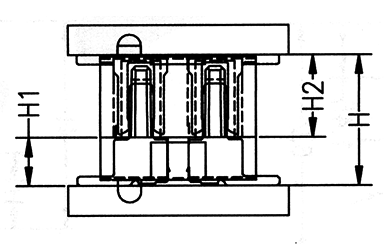

Варианты высоты соединения


Общая высота
(H), мм
Высота изолятотра, мм
Вилка (H1) Розетка (H2)
3.00 0.80 2.20
3.50 1.30 2.20





Вилки SMD, шаг 0.50 мм

Высота h1: 0.80 мм Количество
контактов
Код
товара
Марка
194109 BL3723-M008080G0ER01 8
194110 BL3723-M010080G0ER01 10
194111 BL3723-M012080G0ER01 12
194112 BL3723-M014080G0ER01 14
194113 BL3723-M016080G0ER01 16
194114 BL3723-M018080G0ER01 18
194115 BL3723-M020080G0ER01 20
194116 BL3723-M022080G0ER01 22
194117 BL3723-M024080G0ER01 24
194118 BL3723-M026080G0ER01 26
194119 BL3723-M028080G0ER01 28
194120 BL3723-M030080G0ER01 30
194121 BL3723-M032080G0ER01 32
194122 BL3723-M034080G0ER01 34
194123 BL3723-M036080G0ER01 36
194124 BL3723-M038080G0ER01 38
194125 BL3723-M040080G0ER01 40
194126 BL3723-M042080G0ER01 42
194127 BL3723-M044080G0ER01 44
194128 BL3723-M048080G0ER01 48
194129 BL3723-M050080G0ER01 50
194130 BL3723-M052080G0ER01 52
194131 BL3723-M054080G0ER01 54
194132 BL3723-M056080G0ER01 56
194133 BL3723-M060080G0ER01 60
194134 BL3723-M064080G0ER01 64
194135 BL3723-M068080G0ER01 68
194136 BL3723-M070080G0ER01 70
194137 BL3723-M072080G0ER01 72
194139 BL3723-M080080G0ER01 80
194140 BL3723-M084080G0ER01 84
194141 BL3723-M090080G0ER01 90
194142 BL3723-M096080G0ER01 96
194143 BL3723-M098080G0ER01 98
194144 BL3723-M100080G0ER01 100

Вилки и розетки SMD, шаг 0.50 мм

Высота h1: 1.30 мм Высота h2: 2.20 мм Количество
контактов
Код
товара
Марка Код
товара
Марка
194073 BL3723-M008013G0ER01 194091 BL3723-F08022G0ER01 8
194037 BL3723-M010013G0ER01 194055 BL3723-F010022G0ER01 10
194074 BL3723-M012013G0ER01 194092 BL3723-F012022G0ER01 12
194038 BL3723-M014013G0ER01 194056 BL3723-F014022G0ER01 14
194075 BL3723-M016013G0ER01 194093 BL3723-F016022G0ER01 16
194039 BL3723-M018013G0ER01 194057 BL3723-F018022G0ER01 18
194076 BL3723-M020013G0ER01 194094 BL3723-F020022G0ER01 20
194040 BL3723-M022013G0ER01 194058 BL3723-F022022G0ER01 22
194077 BL3723-M024013G0ER01 194095 BL3723-F024022G0ER01 24
194041 BL3723-M026013G0ER01 194059 BL3723-F026022G0ER01 26
194078 BL3723-M028013G0ER01 194096 BL3723-F028022G0ER01 28
194042 BL3723-M030013G0ER01 194060 BL3723-F030022G0ER01 30
194079 BL3723-M032013G0ER01 194097 BL3723-F032022G0ER01 32
194043 BL3723-M034013G0ER01 194061 BL3723-F034022G0ER01 34
194080 BL3723-M036013G0ER01 194098 BL3723-F036022G0ER01 36
194044 BL3723-M038013G0ER01 194062 BL3723-F038022G0ER01 38
194081 BL3723-M040013G0ER01 194099 BL3723-F040022G0ER01 40
194045 BL3723-M042013G0ER01 194063 BL3723-F042022G0ER01 42
194082 BL3723-M044013G0ER01 194100 BL3723-F044022G0ER01 44
194046 BL3723-M048013G0ER01 194064 BL3723-F048022G0ER01 48
194083 BL3723-M050013G0ER01 194101 BL3723-F050022G0ER01 50
194047 BL3723-M052013G0ER01 194065 BL3723-F052022G0ER01 52
194084 BL3723-M054013G0ER01 194102 BL3723-F054022G0ER01 54
194048 BL3723-M056013G0ER01 194066 BL3723-F056022G0ER01 56
194085 BL3723-M060013G0ER01 194103 BL3723-F060022G0ER01 60
194049 BL3723-M064013G0ER01 194067 BL3723-F064022G0ER01 64
194086 BL3723-M068013G0ER01 194104 BL3723-F068022G0ER01 68
194050 BL3723-M070013G0ER01 194068 BL3723-F070022G0ER01 70
194087 BL3723-M072013G0ER01 194105 BL3723-F072022G0ER01 72
194088 BL3723-M080013G0ER01 194106 BL3723-F080022G0ER01 80
194052 BL3723-M084013G0ER01 194070 BL3723-F084022G0ER01 84
194089 BL3723-M090013G0ER01 194107 BL3723-F090022G0ER01 90
194053 BL3723-M096013G0ER01 194071 BL3723-F096022G0ER01 96
194090 BL3723-M098013G0ER01 194108 BL3723-F098022G0ER01 98
194054 BL3723-M100013G0ER01 194072 BL3723-F100022G0ER01 100
