BL3723-E серия |
|
Соединители SMD плата-плата, шаг 0.5 мм
|
Параметры:
Шаг выводов: 0,8 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 200 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3723 |
- |
F |
100 |
045 |
G0 |
E |
T |
01 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) Серия:
BL3723
2) Тип:
F: розетка
M: вилка
3) Количество контактов (8...100):
008: 8 контактов
012: 12 контактов
xxx: ...
100: 100 контактов
4) Высота изолятора:
H1 (вилка):
020: 2,0мм
010: 1,0мм
H2 (розетка):
045: 4,5мм
040: 4,0мм
035: 3,5мм
030: 3,0мм
5) Покрытие контактов:
SN: лужение
G0: золотое напыление
G1: золочение 3"
G2: золочение 5"
G3: золочение 10"
G4: золочение 15"
G5: золочение 30"
S0: золотое напыление поверх лужения
6) Материал изолятора:
E: BK-PA9T (полиамид 9Т)
F: BK-LCP (жидкокристаллический полимер)
D: BK-PA46 (полиамид 46, политетраметиленадипамид)
7) Упаковка:
T: в пенале
R: в ленте на катушке
8) Направляющие в плату:
01: есть
02: нет
|
Межплатные соединители SMD (для поверхностного монтажа) серии BL3723-E имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.
Межплатные соединители серии BL3723-E имеют разные комбинации высоты соединения вилки и розетки: две высоты вилки (2,0мм и 1,0мм) и четыре высоты розетки (4,5мм, 4,0мм, 3,5мм, 3,0мм), которые дают восемь комбинаций высоты соединения.
Межплатные соединители серии BL3723-E поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3723-E уточняйте у наших менеджеров. |
|
|

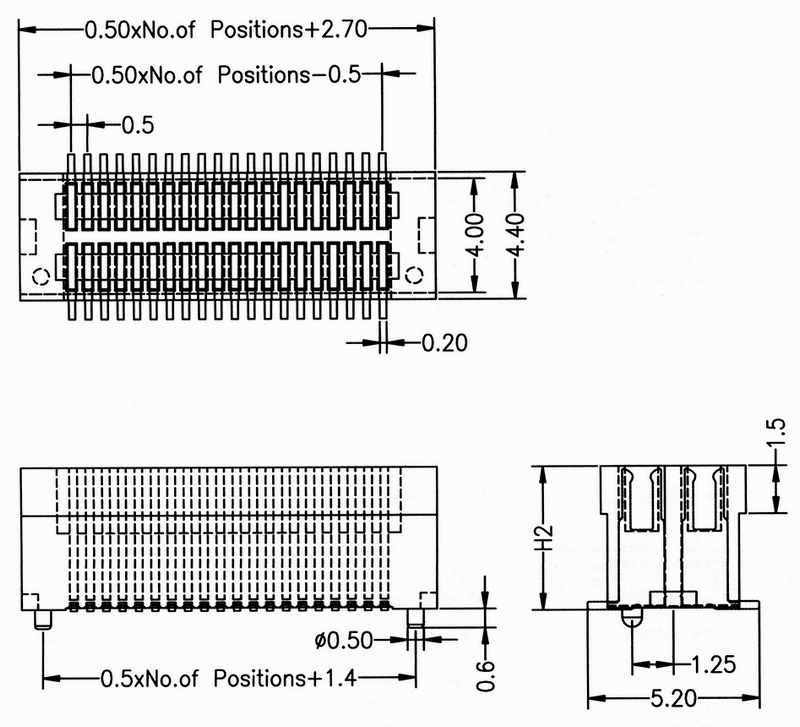

Розетка SMD |
|

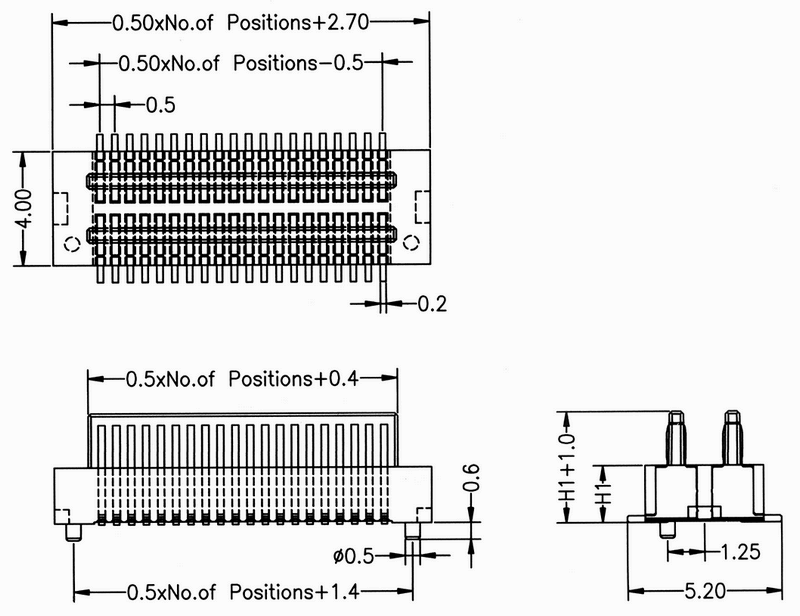

Вилка SMD |
|

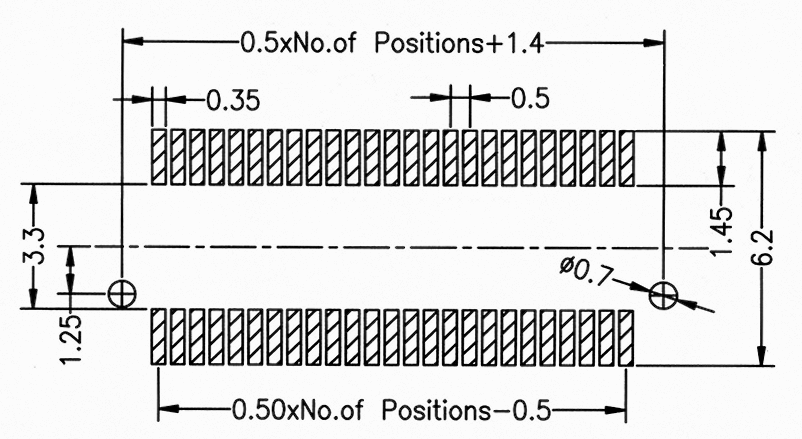

Разметка платы |
|

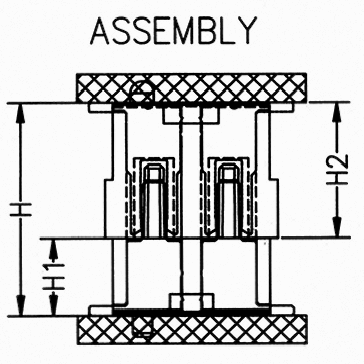

Соединение |
|
Варианты высоты соединения |
 |
|
 |
|
 |
|
 |
|
Общая высота
(H), мм |
Высота изолятотра, мм |
| Вилка (H1) |
Розетка (H2) |
| 6.50 |
2.00 |
4.50 |
| 6.00 |
2.00 |
4.00 |
| 5.50 |
2.00 |
3.50 |
| 5.00 |
2.00 |
3.00 |
| 4.50 |
1.00 |
3.50 |
| 4.00 |
1.00 |
3.00 |
|
|
|
|
|
|
|
