BL3720F2 серия |
|
Соединители SMD плата-плата (розетка), шаг 0.5 мм
|
Параметры:
Шаг выводов: 0,8 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 250 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3720 |
- |
F |
XXX |
XXX |
XX |
F |
R |
01 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1) Серия:
BL3720
2) Тип:
F: розетка
3) Количество контактов (20...100):
020 ... 100
4) Высота корпуса:
043: 4,3мм
023: 2,3мм
5) Покрытие контактов:
G0: золочение
SN: лужение
6) Материал изолятора:
D: BK-PA46
E: BK-PA9T
F: BK-LCP
7) Упаковка:
T: в пенале
R: в ленте на катушке
8) Направляющие в плату:
01: есть
02: нет
|
Межплатные соединители SMD (для поверхностного монтажа) серии BL3720F2 имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.
Межплатные соединители серии BL3720F2 представляют собой двухрядную прямую розетку SMD (для поверхностного монтажа).
Межплатные соединители серии BL3720F2 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3720F2 уточняйте у наших менеджеров. |
|
|

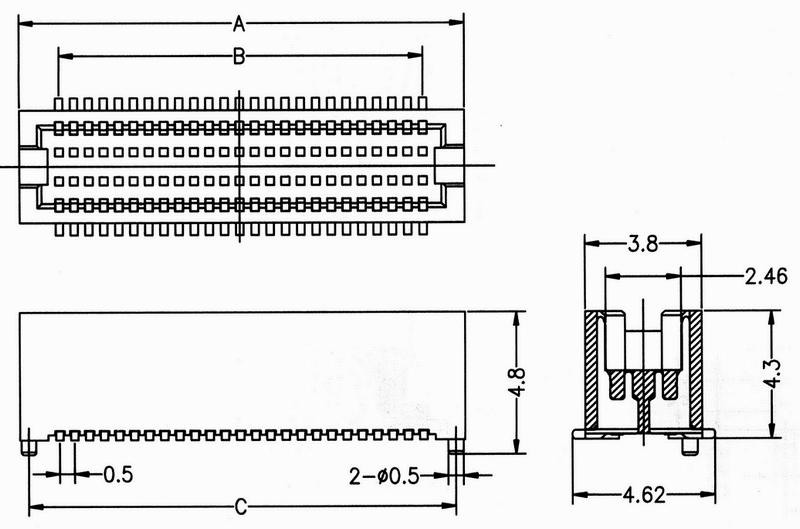

Розетка SMD H=4.3 мм |
|

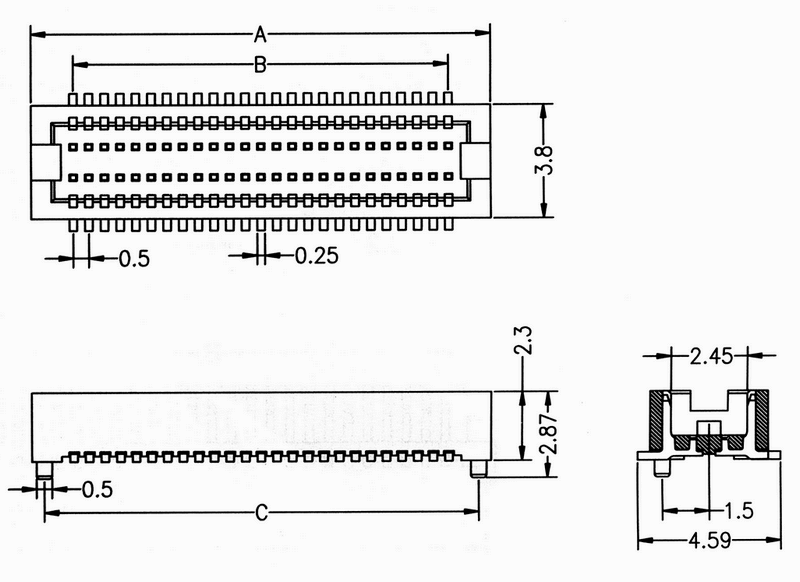

Розетка SMD H=2.3 мм |
|

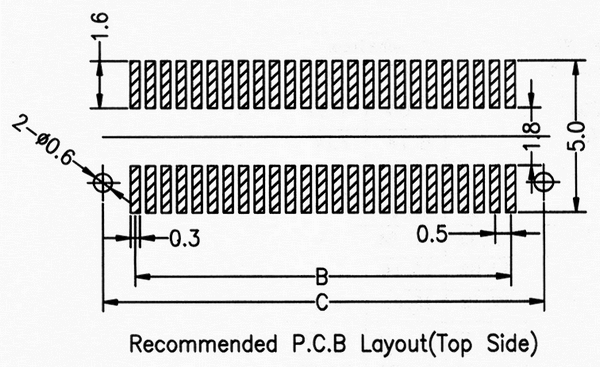

Разметка платы |
|

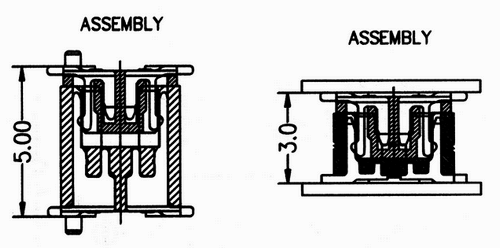

Соединение |
 |
|
 |
|
 |
|
 |
|
Розетки SMD, шаг 0.50 мм
| 194221 |
BL3720-F020043G0FR01 |
194230 |
BL3720-F020023G0FR01 |
20 |
7.20 |
4.50 |
6.60 |
| 194222 |
BL3720-F030043G0FR01 |
194231 |
BL3720-F030023G0FR01 |
30 |
9.70 |
7.00 |
9.10 |
| 194223 |
BL3720-F032043G0FR01 |
194232 |
BL3720-F032023G0FR01 |
32 |
10.20 |
7.50 |
9.60 |
| 194224 |
BL3720-F036043G0FR01 |
194233 |
BL3720-F036023G0FR01 |
36 |
11.20 |
8.50 |
10.60 |
| 194225 |
BL3720-F040043G0FR01 |
194234 |
BL3720-F040023G0FR01 |
40 |
12.20 |
9.50 |
11.60 |
| 194226 |
BL3720-F050043G0FR01 |
194235 |
BL3720-F050023G0FR01 |
50 |
14.70 |
12.00 |
14.10 |
| 194227 |
BL3720-F060043G0FR01 |
194236 |
BL3720-F060023G0FR01 |
60 |
17.20 |
14.50 |
16.60 |
| 194228 |
BL3720-F080043G0FR01 |
194237 |
BL3720-F080023G0FR01 |
80 |
22.20 |
19.50 |
21.60 |
| 194229 |
BL3720-F100043G0FR01 |
194238 |
BL3720-F100023G0FR01 |
100 |
27.20 |
24.50 |
26.60 |
|
|
|
|
|
|
