BL3712-1 (DF9) серия |
|
Соединители SMD сверхминиатюрные плата-плата, шаг 1.00 мм
|
Параметры:
Шаг выводов: 1,0 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 1 А
Сопротивление изоляции R: 500 МОм
Сопротивление контактов: 50 мОм
Напряжение пробоя Uпр: 150 В
Температура рабочая Tраб.: -55...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0) |
| BL3712 |
- |
M |
- |
XX |
- |
SN |
- |
F |
- |
R |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
1) Серия:
BL3712
2)
3) Количество контактов:
11, 13, 15, 17, 19, 21, 23, 25, 31, 41, 51
4) Покрытие контактов:
SN: лужение
G0: золочение
5) Материал изолятора:
D: BK-PA46
E: BK-PA9T
F: BK-LCP
6) Упаковка:
T: в пенале
P: в пенале + монтажная крышка
R: в ленте на катушке
O: в пакете
A: на поддоне
7) Направляющие в плату:
01: есть
02: нет
|
Сверхминиатюрные межплатные соединители SMD (для поверхностного монтажа) серии BL3712-1 (DF9) имеют шаг выводов в ряду 1,00 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.
Сверхминиатюрные межплатные соединители серии BL3712-1 (DF9) представляют собой двухрядную прямую розетку и двухрядную прямую вилку SMD (для поверхностного монтажа).
Сверхминиатюрные межплатные соединители серии BL3712-1 (DF9) поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.6 маркировки).
Условия поставки межплатных соединителей серии BL3712-1 (DF9) уточняйте у наших менеджеров. |
|
|
|
|
|

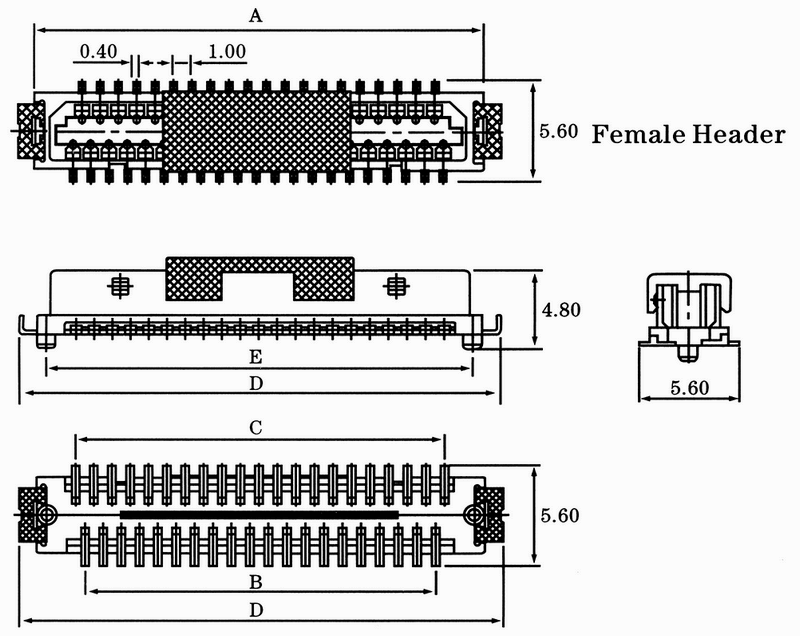

Розетка SMD (DF9) |
|

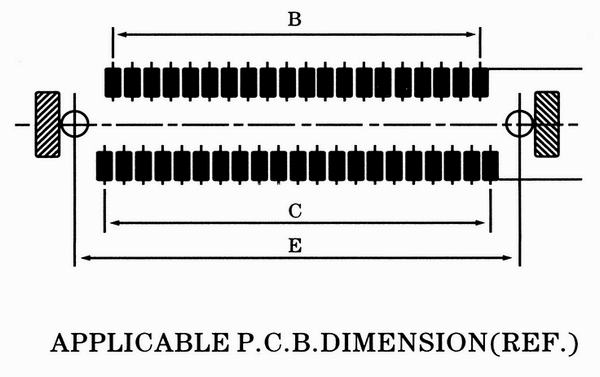

Разметка платы |
|

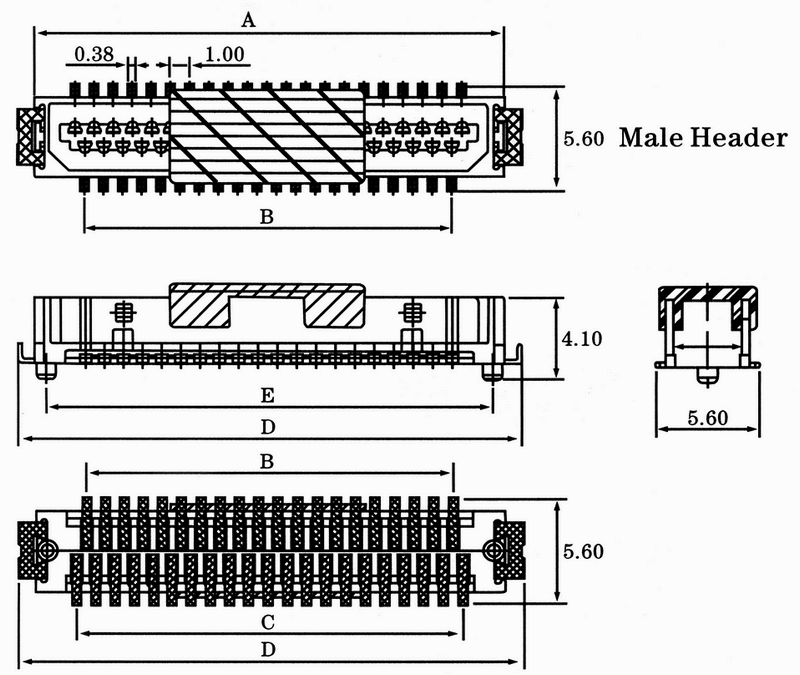

Вилка SMD (DF9) |
|

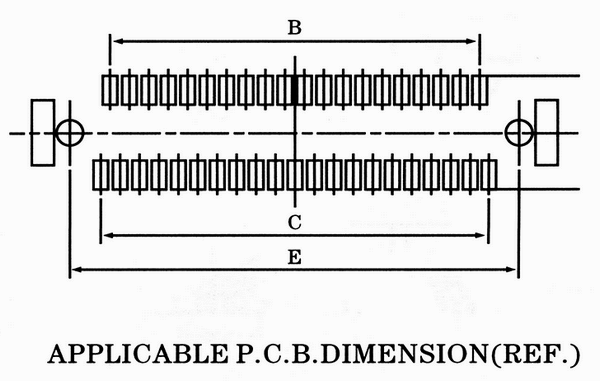

Разметка платы |
 |
|
 |
|
 |
|
 |
|
Вилки и розетки SMD, шаг 1.00 мм
| 195849 |
BL3712-M09SNFR01 |
195861 |
BL3712-F09SNFR01 |
9 |
8.40 |
3.00 |
4.00 |
10.10 |
7.10 |
| 195850 |
BL3712-M11SNFR01 |
195862 |
BL3712-F11SNFR01 |
11 |
9.40 |
4.00 |
5.00 |
11.10 |
8.10 |
| 195851 |
BL3712-M13SNFR01 |
195863 |
BL3712-F13SNFR01 |
13 |
10.40 |
5.00 |
6.00 |
12.10 |
9.10 |
| 195852 |
BL3712-M15SNFR01 |
195864 |
BL3712-F15SNFR01 |
15 |
11.40 |
6.00 |
7.00 |
13.10 |
10.10 |
| 195853 |
BL3712-M17SNFR01 |
195865 |
BL3712-F17SNFR01 |
17 |
12.40 |
7.00 |
8.00 |
14.10 |
11.10 |
| 195854 |
BL3712-M19SNFR01 |
195866 |
BL3712-F19SNFR01 |
19 |
13.40 |
8.00 |
9.00 |
15.10 |
12.10 |
| 195855 |
BL3712-M21SNFR01 |
195867 |
BL3712-F21SNFR01 |
21 |
14.40 |
9.00 |
10.00 |
16.10 |
13.10 |
| 195856 |
BL3712-M23SNFR01 |
195868 |
BL3712-F23SNFR01 |
23 |
15.40 |
10.00 |
11.00 |
17.10 |
14.10 |
| 195857 |
BL3712-M25SNFR01 |
195869 |
BL3712-F25SNFR01 |
25 |
16.40 |
11.00 |
12.00 |
18.10 |
15.10 |
| 195858 |
BL3712-M31SNFR01 |
195870 |
BL3712-F31SNFR01 |
31 |
19.40 |
14.00 |
15.00 |
21.10 |
18.10 |
| 195859 |
BL3712-M41SNFR01 |
195871 |
BL3712-F41SNFR01 |
41 |
24.40 |
19.00 |
20.00 |
26.10 |
23.10 |
| 195860 |
BL3712-M51SNFR01 |
195872 |
BL3712-F51SNFR01 |
51 |
29.40 |
24.00 |
25.00 |
31.10 |
28.10 |
|
|
|
|
|
|
