| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 0,80 x 1,20 мм |
1713SMDI-22xx серия |
вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 0,80 x 1,20 мм
|

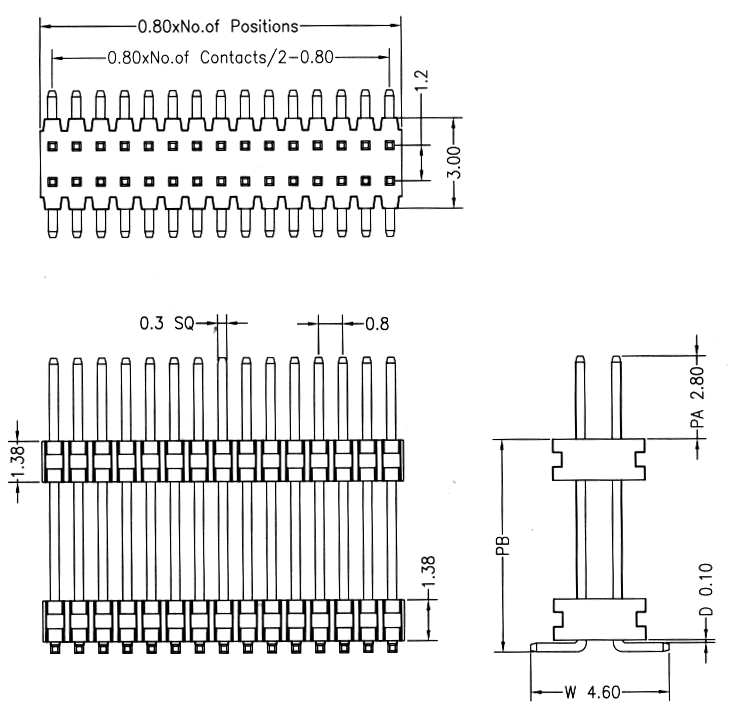

Чертеж
|
| 17132 |
SMDI |
- |
XXX |
G |
| 1 |
2 |
|
3 |
4 |
|
|
1) серия
17132
2) тип
SM: для поверхностного (SMD) монтажа
S: прямая
R: угловая
DI: двойной изолятор
SMDI: для поверхностного (SMD) монтажа с двойным изолятором
3) количество контактов 2...100
XXX
4) золочение контактов
G
|
|
Вилки штыревые открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 0.75 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

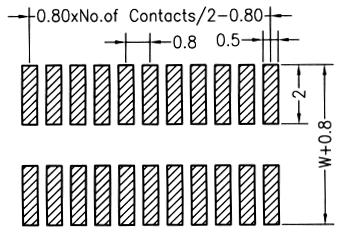

Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
