| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 0,80 x 1,20 мм |
2731SM-02xxCG серия |
розетки прямые двухрядные на плату с монтажной крышкой для автоматического поверхностного (SMD) монтажа с направляющими, шаг 0,80 x 1,20 мм
|

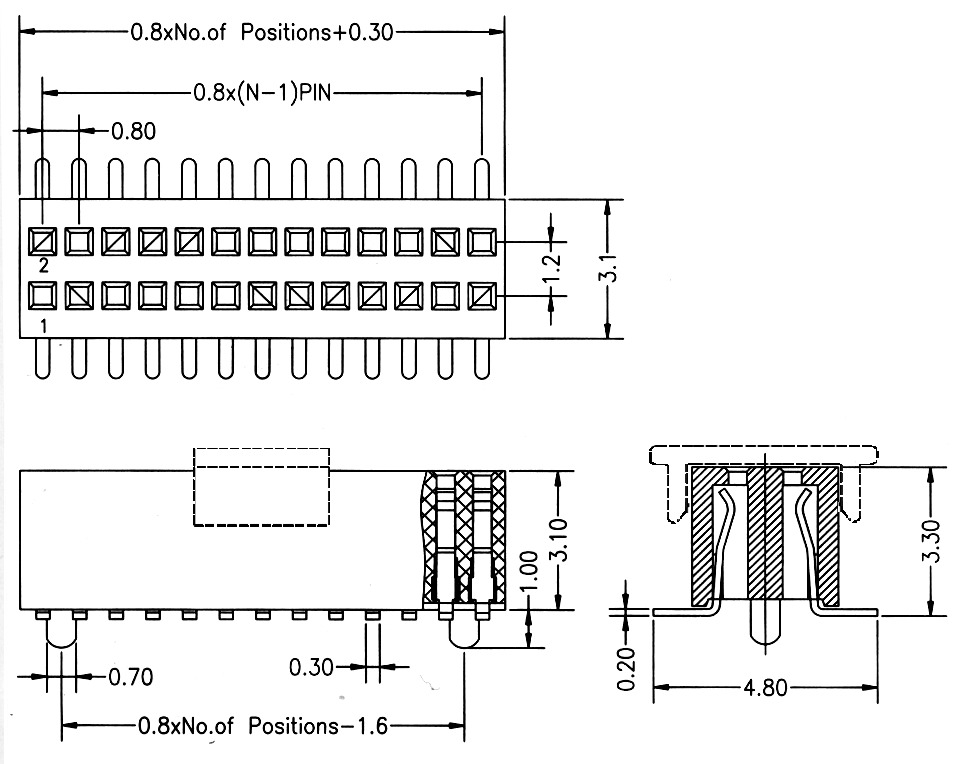

Чертеж
|
| 27311 |
SM |
- |
XXX |
G |
- |
CG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия
27311
2) тип
SM: для поверхностного (SMD) монтажа
3) количество контактов 2...100
XXX
4) золочение контактов
G
5) опции
PG: направляющие
CP: крышка
CG: направляющие + крышка
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 0.75 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
