| Разъемы (соединители) - межплатные - шаг 0,80 мм |

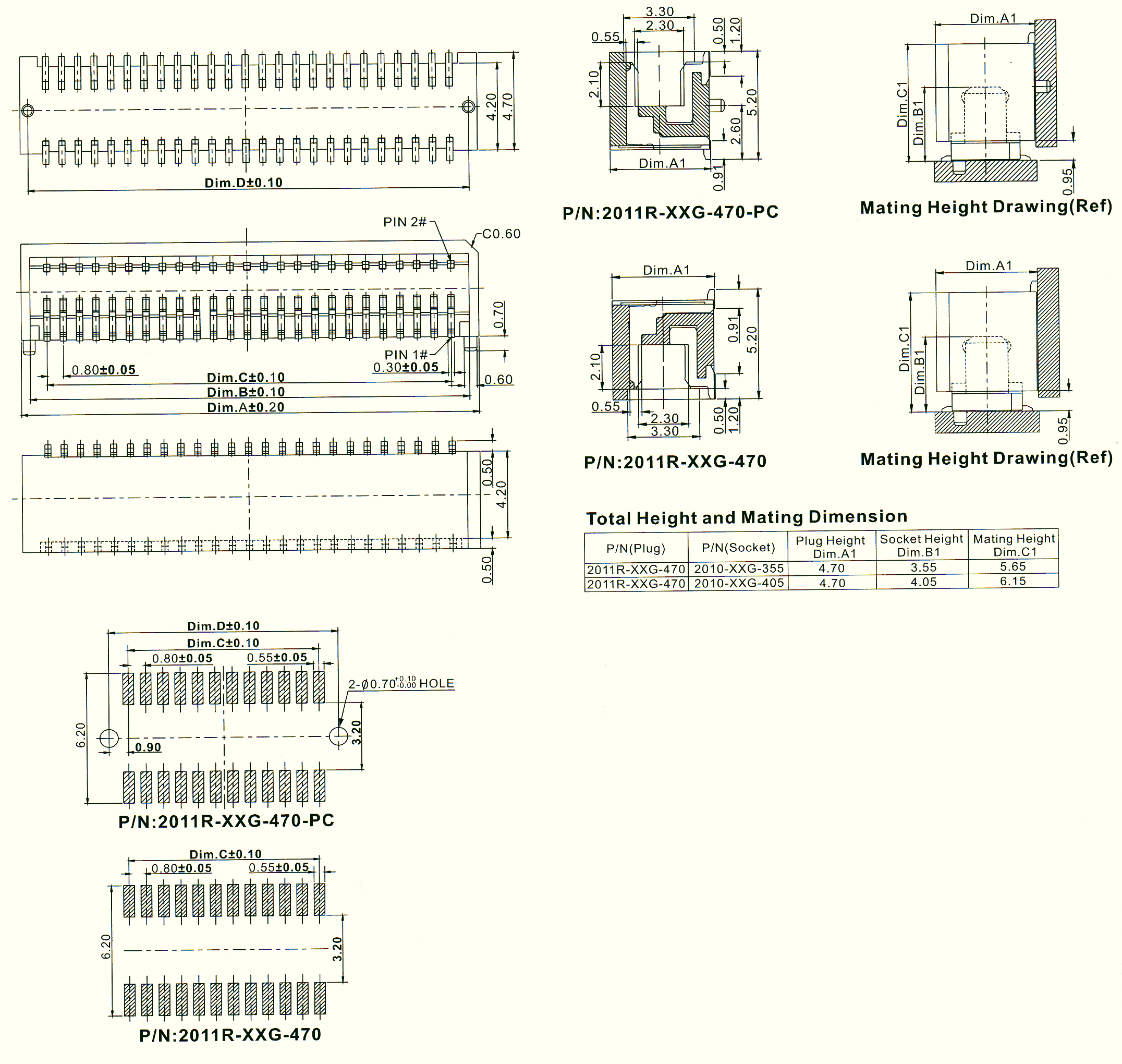

2011R-XXG-XXX-CP серия розеток угловых для поверхностного монтажа
шаг 0,80 мм
 |
| 2011R |
- |
XX |
G |
- |
XXX |
- |
CP |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
1) серия:
2011R розетки угловые
2) количество контактов
3) позолоченные контакты
4) высота в сотых долях мм
5) с крышкой |
Электрические характеристики:
Максимальный ток: 0,5 А
Максимальное переменное напряжение: 100 V
Сопротивление контактов: 40 мОм (макс)
Сопротивление изоляции: 100 МОм (мин) при 100V DC
Диэлектрическая стойкость:
переменное напряжение 500V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: высокотемпературный полистирол UL94V-0
Контакты: фосфористая бронза, позолоченные |
Кол-во контактов |
Размеры, мм |
A |
B |
C |
D |
10 |
5,80 |
4,90 |
3,20 |
5,00 |
12 |
6,60 |
5,70 |
4,00 |
5,80 |
14 |
7,40 |
6,50 |
4,80 |
6,60 |
16 |
8,20 |
7,30 |
5,60 |
7,40 |
18 |
9,00 |
8,10 |
6,40 |
8,20 |
20 |
9,80 |
8,90 |
7,20 |
9,00 |
22 |
10,60 |
9,70 |
8,00 |
9,80 |
24 |
11,40 |
10,50 |
8,80 |
10,60 |
26 |
12,20 |
11,30 |
9,60 |
11,40 |
28 |
13,00 |
12,10 |
10,40 |
12,20 |
30 |
13,80 |
12,90 |
11,20 |
13,00 |
32 |
14,60 |
13,70 |
12,00 |
13,80 |
34 |
15,40 |
14,50 |
12,80 |
14,60 |
36 |
16,20 |
15,30 |
13,60 |
15,40 |
38 |
17,00 |
16,10 |
14,40 |
16,20 |
40 |
17,80 |
16,90 |
15,20 |
17,00 |
50 |
21,80 |
20,90 |
19,20 |
21,00 |
60 |
25,80 |
24,90 |
23,20 |
25,00 |
68 |
29,00 |
28,10 |
26,40 |
28,20 |
70 |
29,80 |
28,90 |
27,20 |
29,00 |
80 |
33,80 |
32,90 |
31,20 |
33,00 |
90 |
37,80 |
36,90 |
35,20 |
37,00 |
100 |
41,80 |
40,90 |
39,20 |
41,00 |
|
|
|
|
|
