Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм

2191SM-XXXG серия

вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм

2191SM-XXXG серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

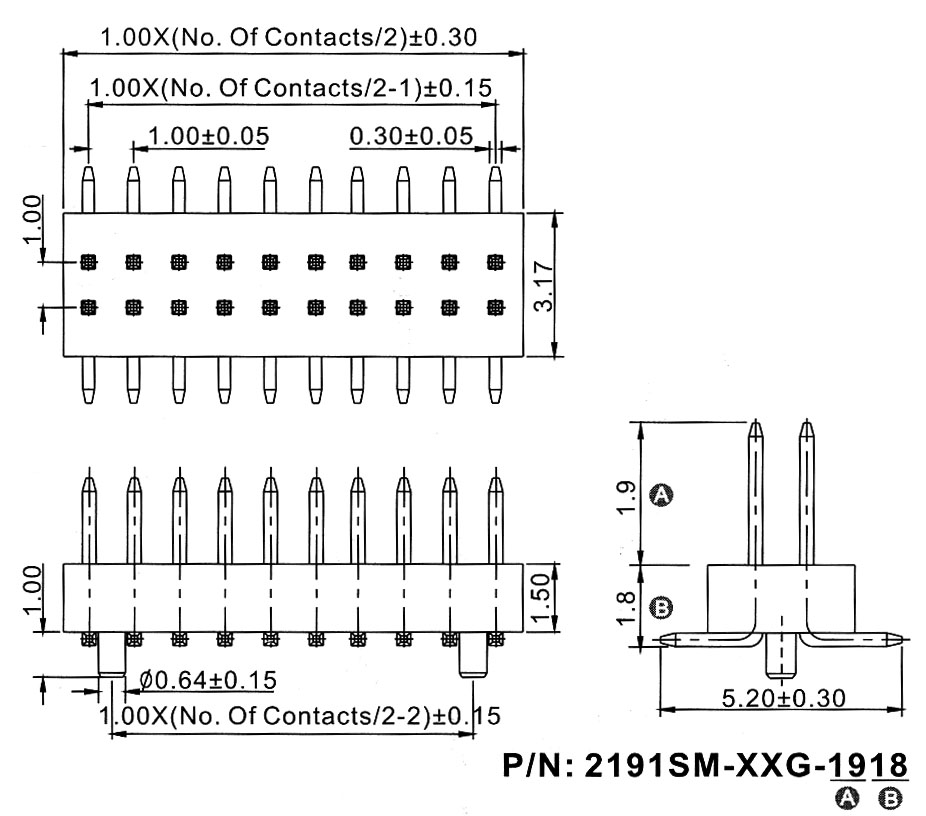

Чертеж

2191	SM	-	XXX	G	-	XXXX
1	2		3	4		5

1) серия, шаг 1,00 мм
     2191
2) вилка для поверхностного (SMD) монтажа
     SM
3) количество контактов 2...100
     XXX
4) золочение контактов
     G
5) размеры A, B в десятых долях мм (стандарт 1918)
     XXXX

Вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

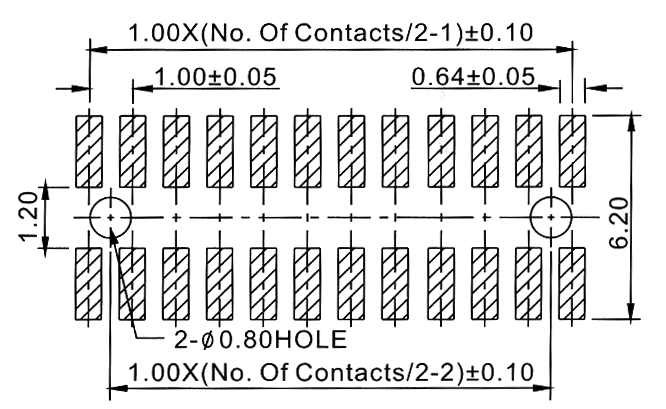

Макет печатной платы

Код товара	Марка	количество контактов
46922	2191SM-004G-1918	4
46917	2191SM-006G-1918	6
46909	2191SM-008G-1918	8
46904	2191SM-010G-1918	10
46896	2191SM-012G-1918	12
63260	2191SM-014G-1918	14
46880	2191SM-016G-1918	16
46818	2191SM-018G-1918	18
46351	2191SM-020G-1918	20
46325	2191SM-022G-1918	22
64516	2191SM-024G-1918	24
64518	2191SM-026G-1918	26
46794	2191SM-028G-1918	28
46343	2191SM-030G-1918	30
46317	2191SM-032G-1918	32
46301	2191SM-034G-1918	34
46786	2191SM-036G-1918	36
80468	2191SM-038G-1918	38
46782	2191SM-040G-1918	40
80470	2191SM-042G-1918	42
46327	2191SM-044G-1918	44
80472	2191SM-046G-1918	46
46333	2191SM-048G-1918	48
46302	2191SM-050G-1918	50
46775	2191SM-052G-1918	52

Код товара	Марка	количество контактов
46303	2191SM-054G-1918	54
46767	2191SM-056G-1918	56
80478	2191SM-058G-1918	58
63261	2191SM-060G-1918	60
80480	2191SM-062G-1918	62
46888	2191SM-064G-1918	64
80482	2191SM-066G-1918	66
80483	2191SM-068G-1918	68
46309	2191SM-070G-1918	70
46810	2191SM-072G-1918	72
80486	2191SM-074G-1918	74
80487	2191SM-076G-1918	76
80488	2191SM-078G-1918	78
46802	2191SM-080G-1918	80
80490	2191SM-082G-1918	82
80491	2191SM-084G-1918	84
80492	2191SM-086G-1918	86
80493	2191SM-088G-1918	88
80494	2191SM-090G-1918	90
80495	2191SM-092G-1918	92
80496	2191SM-094G-1918	94
80497	2191SM-096G-1918	96
80498	2191SM-098G-1918	98
204184	2191SM-100G-1918	100

Макет печатной платы
