Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм

2191SM-XXXG-CP серия

вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм

2191SM-XXXG-CP серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

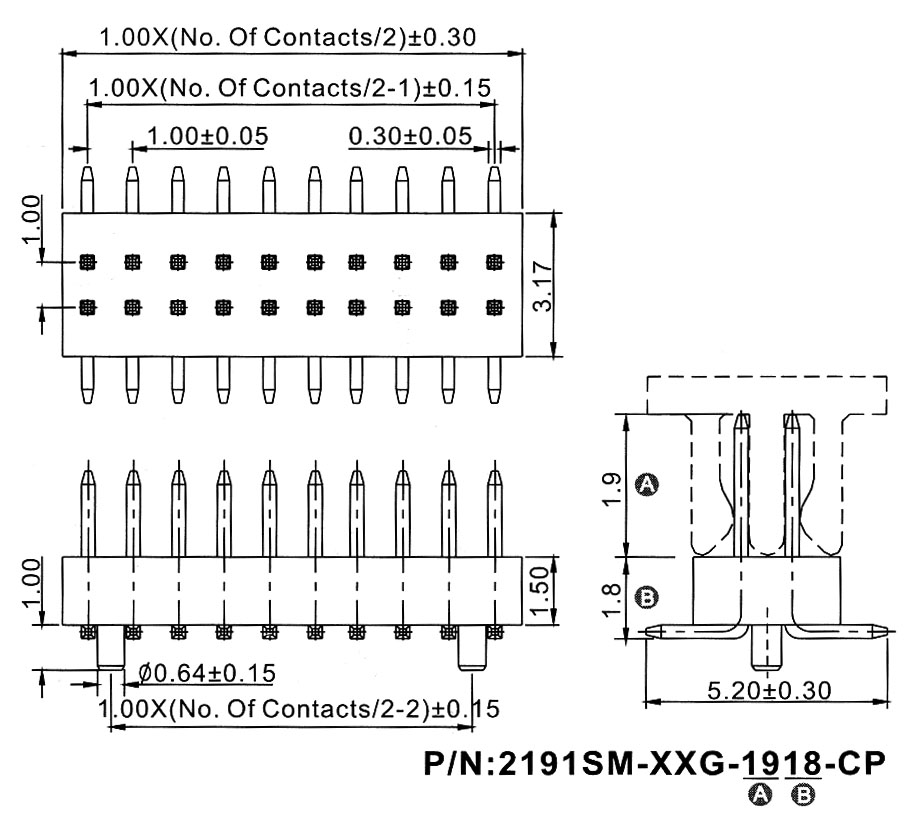

Чертеж

2191	SM	-	XXX	G	-	XXXX	-	CP
1	2		3	4		5		6

1) серия, шаг 1,00 мм
     2191
2) вилка для поверхностного (SMD) монтажа
     SM
3) количество контактов 2...100
     XXX
4) золочение контактов
     G
5) размеры A, B в десятых долях мм (стандарт 1918)
     XXXX
6) крышка для захвата при автоматическом монтаже
     CP

Вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
80550	2191SM-002	2
80551	2191SM-004 (T/R)	4
80552	2191SM-006	6
80553	2191SM-008	8
75400	2191SM-010	10
80555	2191SM-012	12
72008	2191SM-014	14
80557	2191SM-016	16
80558	2191SM-018	18
80559	2191SM-020	20
80560	2191SM-022	22
75401	2191SM-024	24
80562	2191SM-026	26
80563	2191SM-028	28
80564	2191SM-030	30
80565	2191SM-032	32
80566	2191SM-034	34
80567	2191SM-036	36
80568	2191SM-038	38
80569	2191SM-040	40
80570	2191SM-042	42
80571	2191SM-044	44
80572	2191SM-046	46
80573	2191SM-048	48
80574	2191SM-050	50

Код товара	Марка	количество контактов
80575	2191SM-052	52
80576	2191SM-054	54
80577	2191SM-056	56
80578	2191SM-058	58
72009	2191SM-060	60
80580	2191SM-062	62
80581	2191SM-064	64
80582	2191SM-066	66
80583	2191SM-068	68
80584	2191SM-070	70
80585	2191SM-072	72
80586	2191SM-074	74
80587	2191SM-076	76
80588	2191SM-078	78
80589	2191SM-080	80
80590	2191SM-082	82
80591	2191SM-084	84
80592	2191SM-086	86
80593	2191SM-088	88
80594	2191SM-090	90
80595	2191SM-092	92
80596	2191SM-094	94
80597	2191SM-096	96
80598	2191SM-098	98
80599	2191SM-100	100

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
