2191SMDI-XXXG серия |
вилки открытые прямые приподнятые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм
|

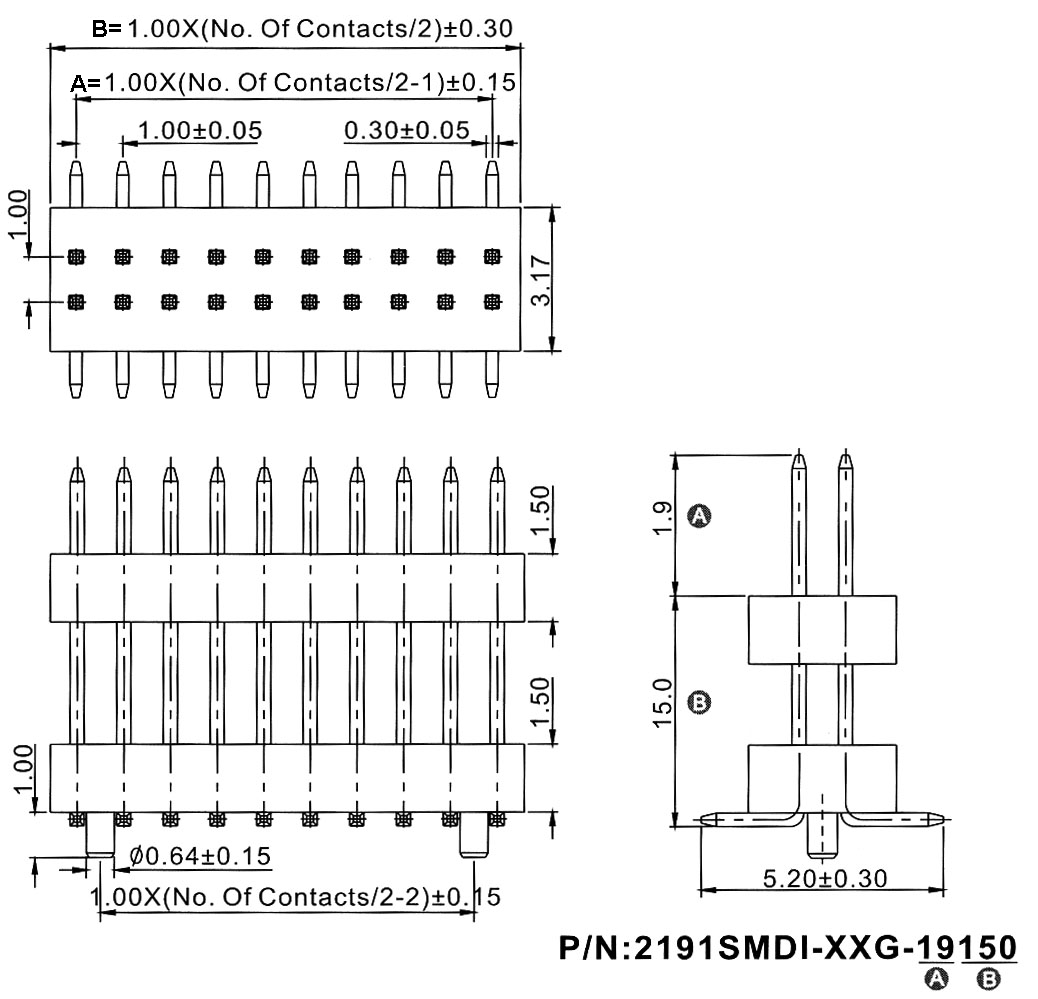

Чертеж
|
| 2191 |
SM |
DI |
- |
XXX |
G |
- |
XXXXX |
| 1 |
2 |
3 |
|
4 |
5 |
|
6 |
|
|
1) серия, шаг 1,00 мм
2191
2) вилка для поверхностного (SMD) монтажа
SM
3) двойной изолятор
DI
4) количество контактов 2...100
XXX
5) золочение контактов
G
6) размеры A, B в десятых долях мм (стандарт 19150)
XXXXX
|
|
Вилки открытые прямые приподнятые двухрядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 80500 |
2191SMDI-002G-19150 |
2 |
| 80501 |
2191SMDI-004G-19150 |
4 |
| 80502 |
2191SMDI-006G-19150 |
6 |
| 80503 |
2191SMDI-008G-19150 |
8 |
| 80504 |
2191SMDI-010G-19150 |
10 |
| 80505 |
2191SMDI-012G-19150 |
12 |
| 80506 |
2191SMDI-014G-19150 |
14 |
| 80507 |
2191SMDI-016G-19150 |
16 |
| 80508 |
2191SMDI-018G-19150 |
18 |
| 80509 |
2191SMDI-020G-19150 |
20 |
| 80510 |
2191SMDI-022G-19150 |
22 |
| 80511 |
2191SMDI-024G-19150 |
24 |
| 80512 |
2191SMDI-026G-19150 |
26 |
| 80513 |
2191SMDI-028G-19150 |
28 |
| 80514 |
2191SMDI-030G-19150 |
30 |
| 80515 |
2191SMDI-032G-19150 |
32 |
| 80516 |
2191SMDI-034G-19150 |
34 |
| 80517 |
2191SMDI-036G-19150 |
36 |
| 80518 |
2191SMDI-038G-19150 |
38 |
| 80519 |
2191SMDI-040G-19150 |
40 |
| 80520 |
2191SMDI-042G-19150 |
42 |
| 80521 |
2191SMDI-044G-19150 |
44 |
| 80522 |
2191SMDI-046G-19150 |
46 |
| 80523 |
2191SMDI-048G-19150 |
48 |
| 80524 |
2191SMDI-050G-19150 |
50 |
|
|
| 80525 |
2191SMDI-052G-19150 |
52 |
| 80526 |
2191SMDI-054G-19150 |
54 |
| 80527 |
2191SMDI-056G-19150 |
56 |
| 80528 |
2191SMDI-058G-19150 |
58 |
| 80529 |
2191SMDI-060G-19150 |
60 |
| 80530 |
2191SMDI-062G-19150 |
62 |
| 80531 |
2191SMDI-064G-19150 |
64 |
| 80532 |
2191SMDI-066G-19150 |
66 |
| 80533 |
2191SMDI-068G-19150 |
68 |
| 80534 |
2191SMDI-070G-19150 |
70 |
| 80535 |
2191SMDI-072G-19150 |
72 |
| 80536 |
2191SMDI-074G-19150 |
74 |
| 80537 |
2191SMDI-076G-19150 |
76 |
| 80538 |
2191SMDI-078G-19150 |
78 |
| 80539 |
2191SMDI-080G-19150 |
80 |
| 80540 |
2191SMDI-082G-19150 |
82 |
| 80541 |
2191SMDI-084G-19150 |
84 |
| 80542 |
2191SMDI-086G-19150 |
86 |
| 80543 |
2191SMDI-088G-19150 |
88 |
| 80544 |
2191SMDI-090G-19150 |
90 |
| 80545 |
2191SMDI-092G-19150 |
92 |
| 80546 |
2191SMDI-094G-19150 |
94 |
| 80547 |
2191SMDI-096G-19150 |
96 |
| 80548 |
2191SMDI-098G-19150 |
98 |
| 80549 |
2191SMDI-100G-19150 |
100 |
|
