| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм |
2191SMDI-XXXG-CP серия |
вилки открытые прямые приподнятые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм
|

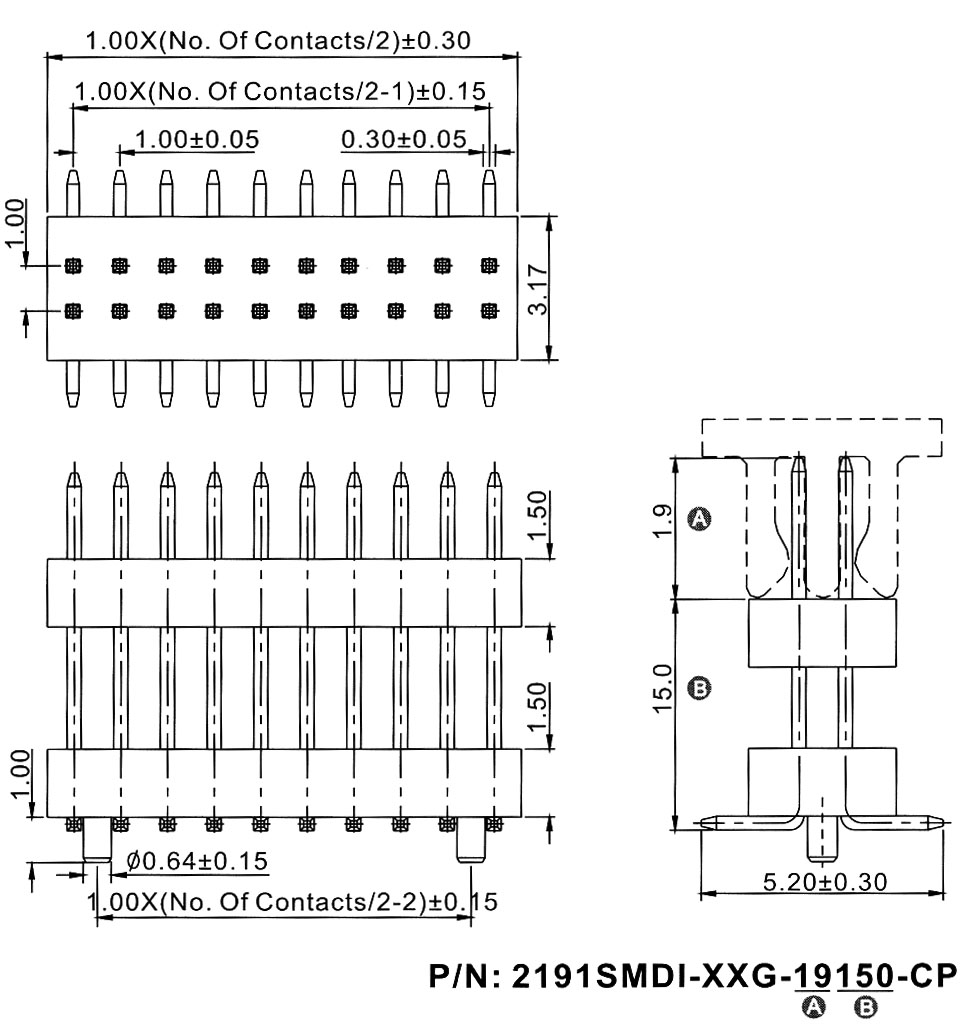

Чертеж
|
| 2191 |
SM |
DI |
- |
XXX |
G |
- |
XXXXX |
- |
CP |
| 1 |
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
|
|
1) серия, шаг 1,00 мм
2191
2) вилка для поверхностного (SMD) монтажа
SM
3) двойной изолятор
DI
4) количество контактов 2...100
XXX
5) золочение контактов
G
6) размеры A, B в десятых долях мм (стандарт 19150)
XXXXX
7) крышка для захвата при автоматическом монтаже
CP
|
|
Вилки открытые прямые приподнятые двухрядные на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 80600 |
2191SMDI-002G-19150-CP |
2 |
| 80601 |
2191SMDI-004G-19150-CP |
4 |
| 80602 |
2191SMDI-006G-19150-CP |
6 |
| 80603 |
2191SMDI-008G-19150-CP |
8 |
| 80604 |
2191SMDI-010G-19150-CP |
10 |
| 80605 |
2191SMDI-012G-19150-CP |
12 |
| 80606 |
2191SMDI-014G-19150-CP |
14 |
| 80607 |
2191SMDI-016G-19150-CP |
16 |
| 80608 |
2191SMDI-018G-19150-CP |
18 |
| 80609 |
2191SMDI-020G-19150-CP |
20 |
| 80610 |
2191SMDI-022G-19150-CP |
22 |
| 80611 |
2191SMDI-024G-19150-CP |
24 |
| 80612 |
2191SMDI-026G-19150-CP |
26 |
| 80613 |
2191SMDI-028G-19150-CP |
28 |
| 80614 |
2191SMDI-030G-19150-CP |
30 |
| 80615 |
2191SMDI-032G-19150-CP |
32 |
| 80616 |
2191SMDI-034G-19150-CP |
34 |
| 80617 |
2191SMDI-036G-19150-CP |
36 |
| 80618 |
2191SMDI-038G-19150-CP |
38 |
| 80619 |
2191SMDI-040G-19150-CP |
40 |
| 80620 |
2191SMDI-042G-19150-CP |
42 |
| 80621 |
2191SMDI-044G-19150-CP |
44 |
| 80622 |
2191SMDI-046G-19150-CP |
46 |
| 80623 |
2191SMDI-048G-19150-CP |
48 |
| 80624 |
2191SMDI-050G-19150-CP |
50 |
|
|
| 80625 |
2191SMDI-052G-19150-CP |
52 |
| 80626 |
2191SMDI-054G-19150-CP |
54 |
| 80627 |
2191SMDI-056G-19150-CP |
56 |
| 80628 |
2191SMDI-058G-19150-CP |
58 |
| 80629 |
2191SMDI-060G-19150-CP |
60 |
| 80630 |
2191SMDI-062G-19150-CP |
62 |
| 80631 |
2191SMDI-064G-19150-CP |
64 |
| 80632 |
2191SMDI-066G-19150-CP |
66 |
| 80633 |
2191SMDI-068G-19150-CP |
68 |
| 80634 |
2191SMDI-070G-19150-CP |
70 |
| 80635 |
2191SMDI-072G-19150-CP |
72 |
| 80636 |
2191SMDI-074G-19150-CP |
74 |
| 80637 |
2191SMDI-076G-19150-CP |
76 |
| 80638 |
2191SMDI-078G-19150-CP |
78 |
| 80639 |
2191SMDI-080G-19150-CP |
80 |
| 80640 |
2191SMDI-082G-19150-CP |
82 |
| 80641 |
2191SMDI-084G-19150-CP |
84 |
| 80642 |
2191SMDI-086G-19150-CP |
86 |
| 80643 |
2191SMDI-088G-19150-CP |
88 |
| 80644 |
2191SMDI-090G-19150-CP |
90 |
| 80645 |
2191SMDI-092G-19150-CP |
92 |
| 80646 |
2191SMDI-094G-19150-CP |
94 |
| 80647 |
2191SMDI-096G-19150-CP |
96 |
| 80648 |
2191SMDI-098G-19150-CP |
98 |
| 80649 |
2191SMDI-100G-19150-CP |
100 |
|
Макет печатной платы
|
|
|
|
|
