| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм |
2192SM3-XXXG серия |
розетки прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм
|

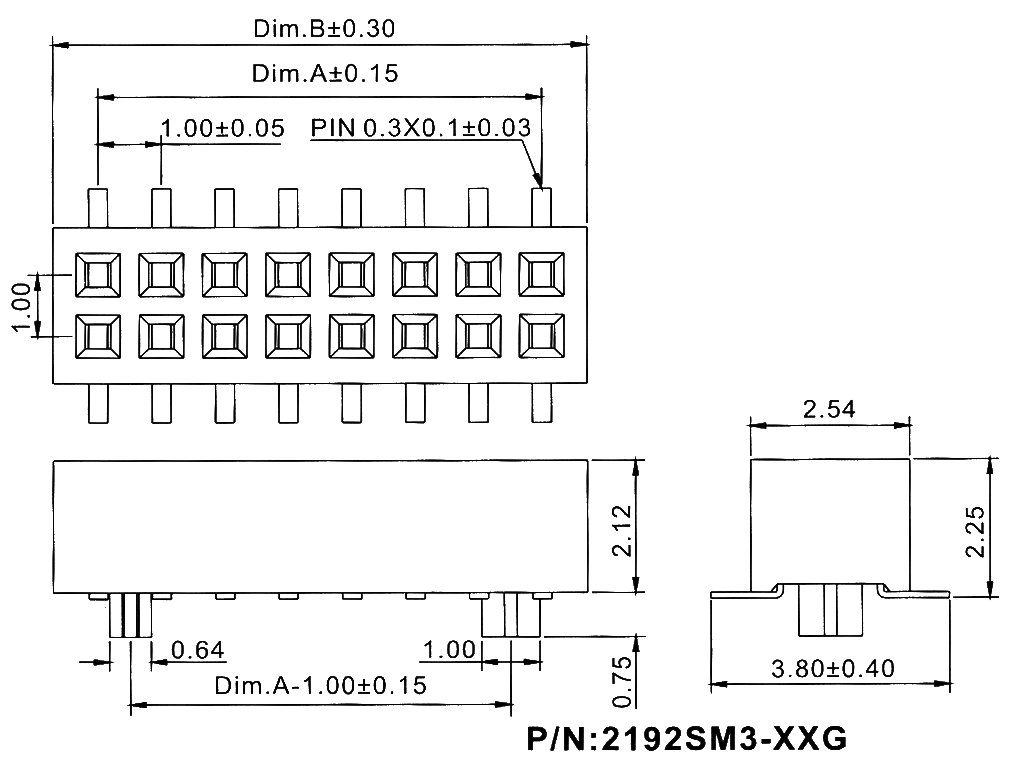

Чертеж
|
| 2191 |
SM |
3 |
- |
XXX |
G |
| 1 |
2 |
3 |
|
4 |
5 |
|
|
1) серия, шаг 1,00 мм
2191
2) розетка для поверхностного (SMD) монтажа
SM
3) направляющие в плату
3: имеются
4) количество контактов 8...100
XXX
5) золочение контактов
G
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

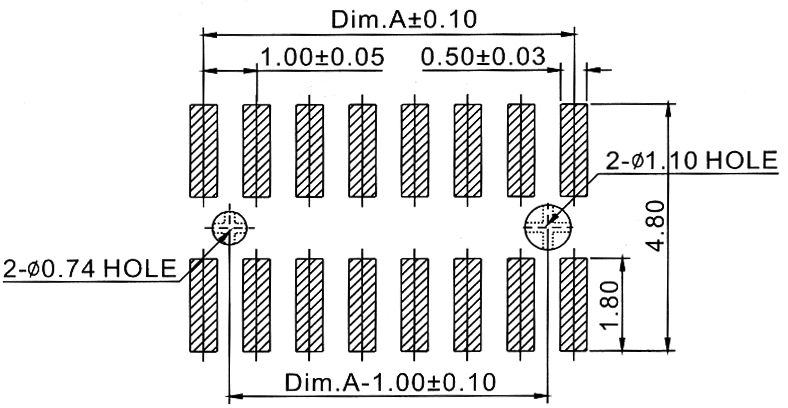

Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
