Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм

2192SM3-XXXG-CP серия

розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм

2192SM3-XXXG-CP серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

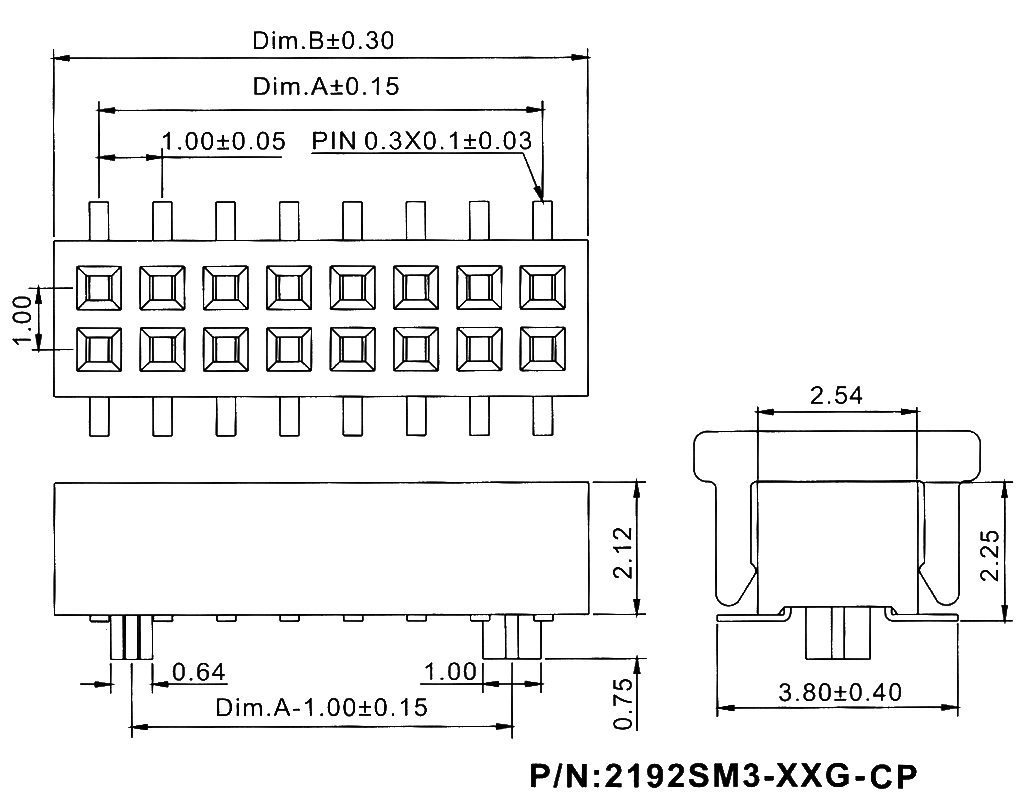

Чертеж

2191	SM	3	-	XXX	G	-	CP
1	2	3		4	5		6

1) серия, шаг 1,00 мм
     2191
2) розетка для поверхностного (SMD) монтажа
     SM
3) направляющие в плату
     3: имеются
4) количество контактов 8...100
     XXX
5) золочение контактов
     G
6) крышка для захвата при автоматическом монтаже
     CP

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
80670	2192SM3-008G-CP	8
80671	2192SM3-010G-CP	10
80672	2192SM3-012G-CP	12
80673	2192SM3-014G-CP	14
80674	2192SM3-016G-CP	16
80675	2192SM3-018G-CP	18
80676	2192SM3-020G-CP	20
80677	2192SM3-022G-CP	22
80678	2192SM3-024G-CP	24
80679	2192SM3-026G-CP	26
80680	2192SM3-028G-CP	28
80681	2192SM3-030G-CP	30
80682	2192SM3-032G-CP	32
80683	2192SM3-034G-CP	34
80684	2192SM3-036G-CP	36
80685	2192SM3-038G-CP	38
80686	2192SM3-040G-CP	40
80687	2192SM3-042G-CP	42
80688	2192SM3-044G-CP	44
80689	2192SM3-046G-CP	46
80690	2192SM3-048G-CP	48
80691	2192SM3-050G-CP	50
80692	2192SM3-052G-CP	52
80693	2192SM3-054G-CP	54

Код товара	Марка	количество контактов
80694	2192SM3-056G-CP	56
80695	2192SM3-058G-CP	58
80696	2192SM3-060G-CP	60
80697	2192SM3-062G-CP	62
80698	2192SM3-064G-CP	64
80699	2192SM3-066G-CP	66
80700	2192SM3-068G-CP	68
80701	2192SM3-070G-CP	70
80702	2192SM3-072G-CP	72
80703	2192SM3-074G-CP	74
80704	2192SM3-076G-CP	76
80705	2192SM3-078G-CP	78
80706	2192SM3-080G-CP	80
80707	2192SM3-082G-CP	82
80708	2192SM3-084G-CP	84
80709	2192SM3-086G-CP	86
80710	2192SM3-088G-CP	88
80711	2192SM3-090G-CP	90
80712	2192SM3-092G-CP	92
80713	2192SM3-094G-CP	94
80714	2192SM3-096G-CP	96
80715	2192SM3-098G-CP	98
80716	2192SM3-100G-CP	100

Макет печатной платы
