Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм

2192SM4-XXXG-CP серия

розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм

2192SM4-XXXG-CP серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,00 мм

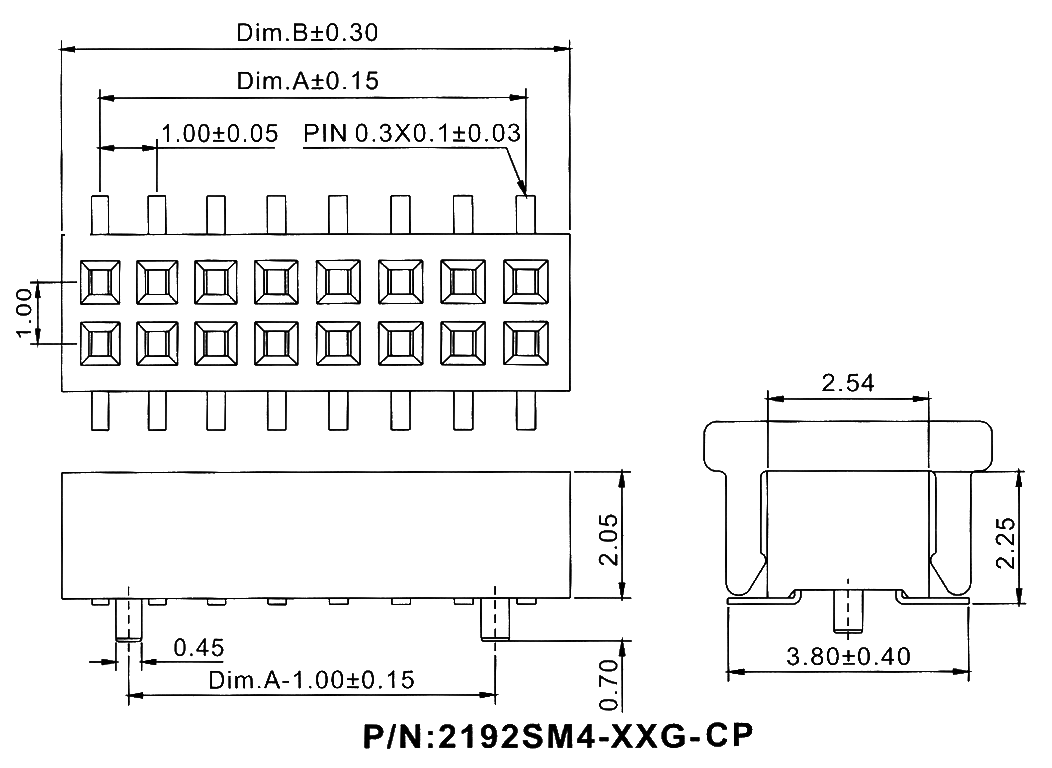

Чертеж

2191	SM	4	-	XXX	G	-	CP
1	2	3		4	5		6

1) серия, шаг 1,00 мм
     2191
2) розетка для поверхностного (SMD) монтажа
     SM
3) направляющие в плату
     4: отсутствуют
4) количество контактов 8...100
     XXX
5) золочение контактов
     G
6) крышка для захвата при автоматическом монтаже
     CP

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 5000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

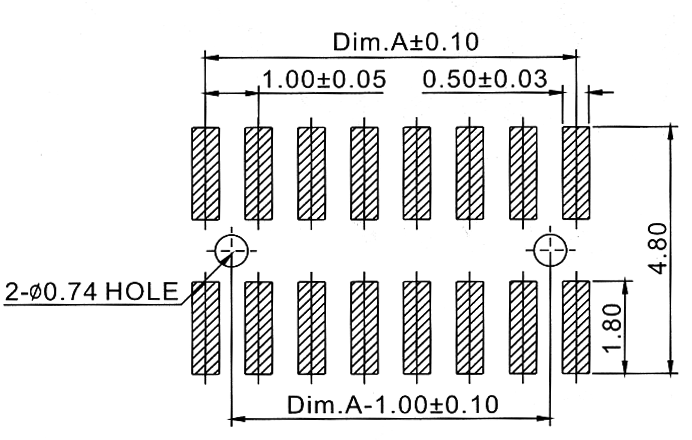

Макет печатной платы

Код товара	Марка	количество контактов
80764	2192SM4-008G-CP	8
80765	2192SM4-010G-CP	10
80766	2192SM4-012G-CP	12
72010	2192SM4-014G-CP	14
80767	2192SM4-016G-CP	16
80768	2192SM4-018G-CP	18
80769	2192SM4-020G-CP	20
80770	2192SM4-022G-CP	22
80771	2192SM4-024G-CP	24
80772	2192SM4-026G-CP	26
80773	2192SM4-028G-CP	28
80774	2192SM4-030G-CP	30
80775	2192SM4-032G-CP	32
80776	2192SM4-034G-CP	34
80777	2192SM4-036G-CP	36
80778	2192SM4-038G-CP	38
80779	2192SM4-040G-CP	40
80780	2192SM4-042G-CP	42
80781	2192SM4-044G-CP	44
80782	2192SM4-046G-CP	46
80783	2192SM4-048G-CP	48
80784	2192SM4-050G-CP	50
80785	2192SM4-052G-CP	52
80786	2192SM4-054G-CP	54

Код товара	Марка	количество контактов
80787	2192SM4-056G-CP	56
80788	2192SM4-058G-CP	58
72011	2192SM4-060G-CP	60
80789	2192SM4-062G-CP	62
80790	2192SM4-064G-CP	64
80791	2192SM4-066G-CP	66
80792	2192SM4-068G-CP	68
80793	2192SM4-070G-CP	70
80794	2192SM4-072G-CP	72
80795	2192SM4-074G-CP	74
80796	2192SM4-076G-CP	76
80797	2192SM4-078G-CP	78
80798	2192SM4-080G-CP	80
80799	2192SM4-082G-CP	82
80800	2192SM4-084G-CP	84
80801	2192SM4-086G-CP	86
80802	2192SM4-088G-CP	88
80803	2192SM4-090G-CP	90
80804	2192SM4-092G-CP	92
80805	2192SM4-094G-CP	94
80806	2192SM4-096G-CP	96
80807	2192SM4-098G-CP	98
80808	2192SM4-100G-CP	100

Макет печатной платы
