| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,00 мм |
BL1610-22XXM-PG серия |
вилки штыревые двухрядные с двойным изолятором вертикальные для поверхностного (SMD) монтажа с направляющими, шаг 1,00 мм
|

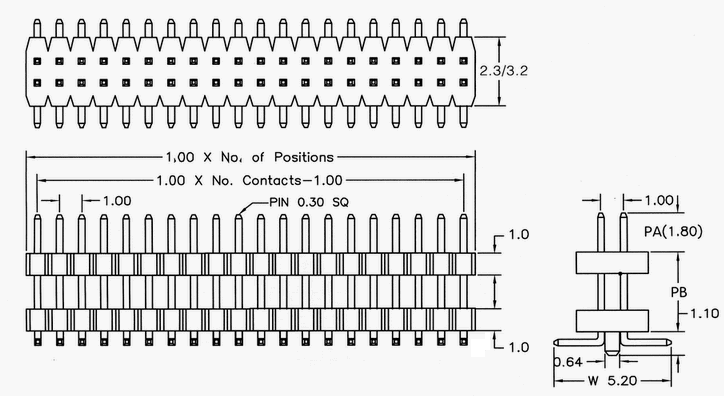

Чертеж
|
| BL1610 |
- |
2 |
2 |
XX |
M |
PG |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
|
1) Серия:
BL1610: H=1,0мм
2) Изолятор:
2: два
3) Количество рядов:
2: два
4) Количество контактов в ряду (2x50):
01 ... 50
5) Тип:
M: SMT
6) Направляющие
PG: направляющие есть
|
|
Вилки штыревые двухрядные с двойным изолятором вертикальные для поверхностного (SMD) монтажа с направляющими данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 0.75 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
