2199R15-XXG-XXXXXX (PLLD1.27R) серия |
|
вилки штыревые открытые угловые двухрядные на плату для монтажа в отверстия, шаг 1,27 x 1,27 мм
|
|

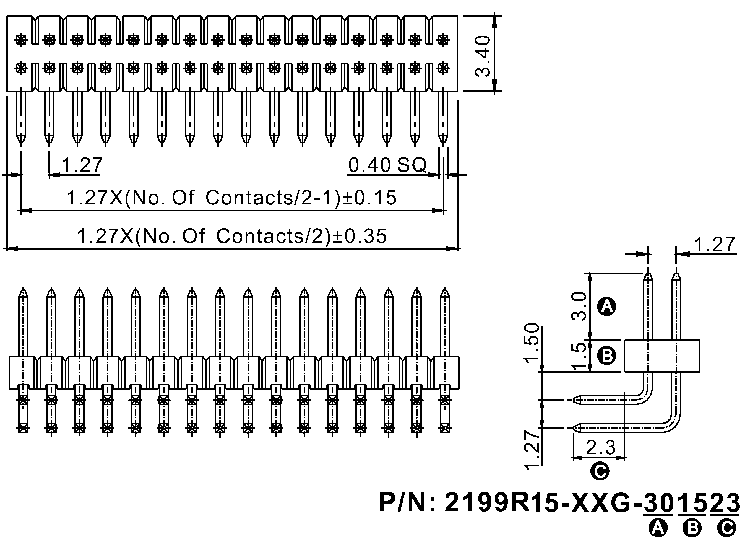

Чертеж
|
| 2199 |
R15 |
- |
XXX |
G |
- |
301523 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) Серия:
2199
2) Изолятор:
R15: угловой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Размеры A, B, C в десятых долях мм:
301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
XXXXXX
|
Штыревые двухрядные вилки данной серии изготавливаются на фабрике в виде линеек с надрезанным изолятором по 2x50 контактов (в России принято название серии PLLD1.27R).
Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6 и т.д.
Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение отверстий на плате
|
| 67673 |
2199R15-004G-301523 |
PLLD1.27-04R |
4 |
| 67674 |
2199R15-006G-301523 |
PLLD1.27-06R |
6 |
| 67675 |
2199R15-008G-301523 |
PLLD1.27-08R |
8 |
| 67676 |
2199R15-010G-301523 |
PLLD1.27-10R |
10 |
| 67677 |
2199R15-012G-301523 |
PLLD1.27-12R |
12 |
| 67678 |
2199R15-014G-301523 |
PLLD1.27-14R |
14 |
| 67679 |
2199R15-016G-301523 |
PLLD1.27-16R |
16 |
| 67680 |
2199R15-018G-301523 |
PLLD1.27-18R |
18 |
| 67681 |
2199R15-020G-301523 |
PLLD1.27-20R |
20 |
| 67682 |
2199R15-022G-301523 |
PLLD1.27-22R |
22 |
| 67683 |
2199R15-024G-301523 |
PLLD1.27-24R |
24 |
| 67684 |
2199R15-026G-301523 |
PLLD1.27-26R |
26 |
| 67685 |
2199R15-028G-301523 |
PLLD1.27-28R |
28 |
| 67686 |
2199R15-030G-301523 |
PLLD1.27-30R |
30 |
| 67687 |
2199R15-032G-301523 |
PLLD1.27-32R |
32 |
| 67688 |
2199R15-034G-301523 |
PLLD1.27-34R |
34 |
| 67689 |
2199R15-036G-301523 |
PLLD1.27-36R |
36 |
| 67690 |
2199R15-038G-301523 |
PLLD1.27-38R |
38 |
| 67691 |
2199R15-040G-301523 |
PLLD1.27-40R |
40 |
| 67692 |
2199R15-042G-301523 |
PLLD1.27-42R |
42 |
| 67693 |
2199R15-044G-301523 |
PLLD1.27-44R |
44 |
| 67694 |
2199R15-046G-301523 |
PLLD1.27-46R |
46 |
| 67695 |
2199R15-048G-301523 |
PLLD1.27-48R |
48 |
| 67696 |
2199R15-050G-301523 |
PLLD1.27-50R |
50 |
| 67697 |
2199R15-052G-301523 |
PLLD1.27-52R |
52 |
| 67698 |
2199R15-054G-301523 |
PLLD1.27-54R |
54 |
| 67699 |
2199R15-056G-301523 |
PLLD1.27-56R |
56 |
| 67700 |
2199R15-058G-301523 |
PLLD1.27-58R |
58 |
| 67701 |
2199R15-060G-301523 |
PLLD1.27-60R |
60 |
| 67702 |
2199R15-062G-301523 |
PLLD1.27-62R |
62 |
| 67703 |
2199R15-064G-301523 |
PLLD1.27-64R |
64 |
| 67704 |
2199R15-066G-301523 |
PLLD1.27-66R |
66 |
| 67705 |
2199R15-068G-301523 |
PLLD1.27-68R |
68 |
| 67706 |
2199R15-070G-301523 |
PLLD1.27-70R |
70 |
| 67707 |
2199R15-072G-301523 |
PLLD1.27-72R |
72 |
| 67708 |
2199R15-074G-301523 |
PLLD1.27-74R |
74 |
| 67709 |
2199R15-076G-301523 |
PLLD1.27-76R |
76 |
| 67710 |
2199R15-078G-301523 |
PLLD1.27-78R |
78 |
| 67711 |
2199R15-080G-301523 |
PLLD1.27-80R |
80 |
| 82617 |
2199R15-082G-301523 |
PLLD1.27-82R |
82 |
| 82618 |
2199R15-084G-301523 |
PLLD1.27-84R |
84 |
| 82619 |
2199R15-086G-301523 |
PLLD1.27-86R |
86 |
| 82620 |
2199R15-088G-301523 |
PLLD1.27-88R |
88 |
| 82621 |
2199R15-090G-301523 |
PLLD1.27-90R |
90 |
| 82622 |
2199R15-092G-301523 |
PLLD1.27-92R |
92 |
| 82623 |
2199R15-094G-301523 |
PLLD1.27-94R |
94 |
| 82624 |
2199R15-096G-301523 |
PLLD1.27-96R |
96 |
| 82625 |
2199R15-098G-301523 |
PLLD1.27-98R |
98 |
| 82626 |
2199R15-100G-301523 |
PLLD1.27-100R |
100 |
Расположение отверстий на плате
|
|
|
|
|
