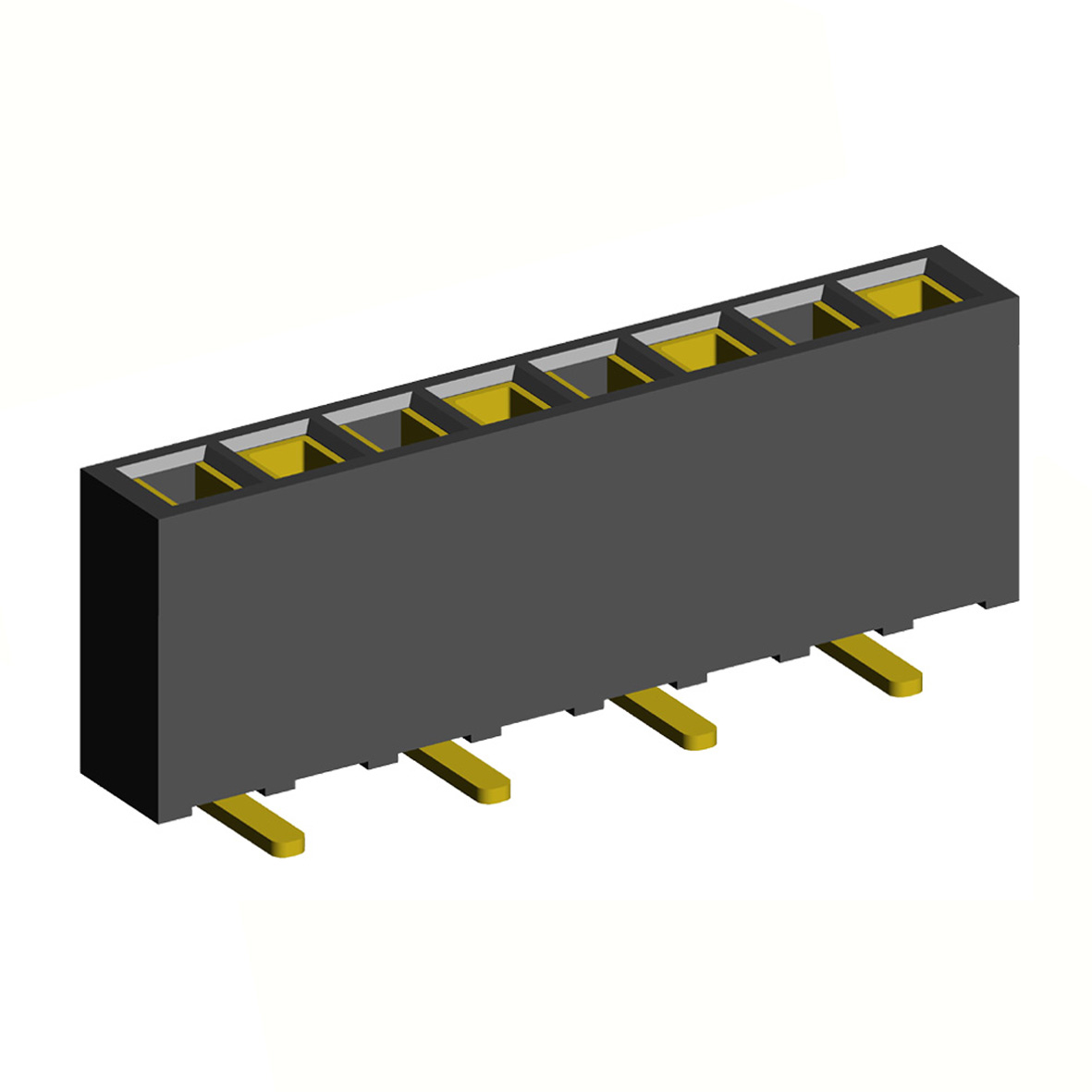

Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

2200SA-XXG-SMX-BX (PBL1.27S или PBS1.27S) серия

розетки прямые однорядные (гнездо) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм

2200SA-XXG-SMX-BX серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

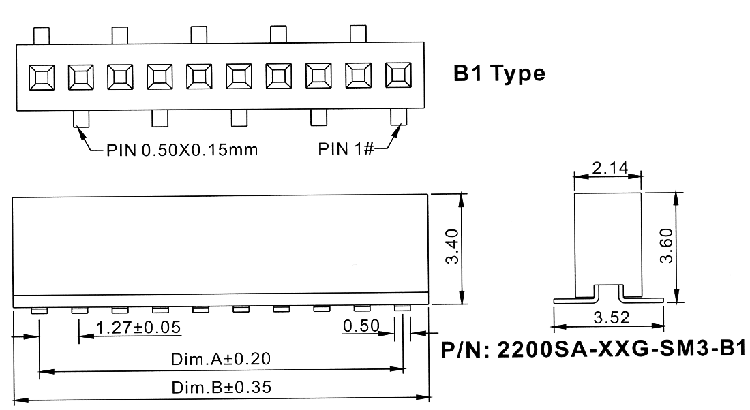

Чертежи

2200	SA	-	XX	G	-	SM	X	-	BX
1	2		3	4		5	6		7

1) Серия:
     2200
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...40):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Высота изолятора:
     1: 4,5мм
     2: 2,2мм
     3: 3,6мм
7) Зеркальное расположение контактов:
     B1
     B2

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии PBL1.27S или PBS1.27S).
Выпускаются с левым (B1) и правым (B2)("зеркальным") расположением контактов на плате, см. чертежи ниже.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

B1 тип

B2 тип

код товара	марка	аналог	кол-во контактов	Размеры, мм
код товара	марка	аналог	кол-во контактов	A	B
67328	2200SA-02G-SM1-B1	PBS1.27-02AS	2	1,27	2,92
67329	2200SA-03G-SM1-B1	PBS1.27-03AS	3	2,54	4,19
67330	2200SA-04G-SM1-B1	PBS1.27-04AS	4	3,81	5,46
67331	2200SA-05G-SM1-B1	PBS1.27-05AS	5	5,08	6,73
67332	2200SA-06G-SM1-B1	PBS1.27-06AS	6	6,35	8,00
67333	2200SA-07G-SM1-B1	PBS1.27-07AS	7	7,62	9,27
67334	2200SA-08G-SM1-B1	PBS1.27-08AS	8	8,89	10,54
67335	2200SA-09G-SM1-B1	PBS1.27-09AS	9	10,16	11,81
67336	2200SA-10G-SM1-B1	PBS1.27-10AS	10	11,43	13,08
67337	2200SA-11G-SM1-B1	PBS1.27-11AS	11	12,70	14,35
67338	2200SA-12G-SM1-B1	PBS1.27-12AS	12	13,97	15,62
67339	2200SA-13G-SM1-B1	PBS1.27-13AS	13	15,24	16,89
67340	2200SA-14G-SM1-B1	PBS1.27-14AS	14	16,51	18,16
67341	2200SA-15G-SM1-B1	PBS1.27-15AS	15	17,78	19,43
67342	2200SA-16G-SM1-B1	PBS1.27-16AS	16	19,05	20,70
67343	2200SA-17G-SM1-B1	PBS1.27-17AS	17	20,32	21,97
67344	2200SA-18G-SM1-B1	PBS1.27-18AS	18	21,59	23,24
67345	2200SA-19G-SM1-B1	PBS1.27-19AS	19	22,86	24,51
67346	2200SA-20G-SM1-B1	PBS1.27-20AS	20	24,13	25,78
67347	2200SA-21G-SM1-B1	PBS1.27-21AS	21	25,40	27,05
67348	2200SA-22G-SM1-B1	PBS1.27-22AS	22	26,67	28,32
67349	2200SA-23G-SM1-B1	PBS1.27-23AS	23	27,94	29,59
67350	2200SA-24G-SM1-B1	PBS1.27-24AS	24	29,21	30,86
67351	2200SA-25G-SM1-B1	PBS1.27-25AS	25	30,48	32,13
67352	2200SA-26G-SM1-B1	PBS1.27-26AS	26	31,75	33,40
67353	2200SA-27G-SM1-B1	PBS1.27-27AS	27	33,02	34,67
67354	2200SA-28G-SM1-B1	PBS1.27-28AS	28	34,29	35,94
67355	2200SA-29G-SM1-B1	PBS1.27-29AS	29	35,56	37,21
67356	2200SA-30G-SM1-B1	PBS1.27-30AS	30	36,83	38,48
67357	2200SA-31G-SM1-B1	PBS1.27-31AS	31	38,10	39,75
67358	2200SA-32G-SM1-B1	PBS1.27-32AS	32	39,37	41,02
67359	2200SA-33G-SM1-B1	PBS1.27-33AS	33	40,64	42,29
67360	2200SA-34G-SM1-B1	PBS1.27-34AS	34	41,91	43,56
67361	2200SA-35G-SM1-B1	PBS1.27-35AS	35	43,18	44,83
67362	2200SA-36G-SM1-B1	PBS1.27-36AS	36	44,45	46,10
67363	2200SA-37G-SM1-B1	PBS1.27-37AS	37	45,72	47,37
67364	2200SA-38G-SM1-B1	PBS1.27-38AS	38	46,99	48,64
67365	2200SA-39G-SM1-B1	PBS1.27-39AS	39	48,26	49,91
67366	2200SA-40G-SM1-B1	PBS1.27-40AS	40	49,53	51,18
82174	2200SA-41G-SM1-B1	PBS1.27-41AS	41	50,80	52,45
82213	2200SA-42G-SM1-B1	PBS1.27-42AS	42	52,07	53,72
82252	2200SA-43G-SM1-B1	PBS1.27-43AS	43	53,34	54,99
82097	2200SA-44G-SM1-B1	PBS1.27-44AS	44	54,61	56,26
82136	2200SA-45G-SM1-B1	PBS1.27-45AS	45	55,88	57,53
82175	2200SA-46G-SM1-B1	PBS1.27-46AS	46	57,15	58,80
82214	2200SA-47G-SM1-B1	PBS1.27-47AS	47	58,42	60,07
82253	2200SA-48G-SM1-B1	PBS1.27-48AS	48	59,69	61,34
82098	2200SA-49G-SM1-B1	PBS1.27-49AS	49	60,96	62,61
82137	2200SA-50G-SM1-B1	PBS1.27-50AS	50	62,23	63,88

2200SA-XXG-SM1-B1 серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

код товара	марка	аналог	кол-во контактов	Размеры, мм
код товара	марка	аналог	кол-во контактов	A	B
67445	2200SA-02G-SM1-B2	PBS1.27-02BS	2	1,27	2,92
67446	2200SA-03G-SM1-B2	PBS1.27-03BS	3	2,54	4,19
67447	2200SA-04G-SM1-B2	PBS1.27-04BS	4	3,81	5,46
67448	2200SA-05G-SM1-B2	PBS1.27-05BS	5	5,08	6,73
67449	2200SA-06G-SM1-B2	PBS1.27-06BS	6	6,35	8,00
67450	2200SA-07G-SM1-B2	PBS1.27-07BS	7	7,62	9,27
67451	2200SA-08G-SM1-B2	PBS1.27-08BS	8	8,89	10,54
67452	2200SA-09G-SM1-B2	PBS1.27-09BS	9	10,16	11,81
67453	2200SA-10G-SM1-B2	PBS1.27-10BS	10	11,43	13,08
67454	2200SA-11G-SM1-B2	PBS1.27-11BS	11	12,70	14,35
67455	2200SA-12G-SM1-B2	PBS1.27-12BS	12	13,97	15,62
67456	2200SA-13G-SM1-B2	PBS1.27-13BS	13	15,24	16,89
67457	2200SA-14G-SM1-B2	PBS1.27-14BS	14	16,51	18,16
67458	2200SA-15G-SM1-B2	PBS1.27-15BS	15	17,78	19,43
67459	2200SA-16G-SM1-B2	PBS1.27-16BS	16	19,05	20,70
67460	2200SA-17G-SM1-B2	PBS1.27-17BS	17	20,32	21,97
67461	2200SA-18G-SM1-B2	PBS1.27-18BS	18	21,59	23,24
67462	2200SA-19G-SM1-B2	PBS1.27-19BS	19	22,86	24,51
67463	2200SA-20G-SM1-B2	PBS1.27-20BS	20	24,13	25,78
67464	2200SA-21G-SM1-B2	PBS1.27-21BS	21	25,40	27,05
67465	2200SA-22G-SM1-B2	PBS1.27-22BS	22	26,67	28,32
67466	2200SA-23G-SM1-B2	PBS1.27-23BS	23	27,94	29,59
67467	2200SA-24G-SM1-B2	PBS1.27-24BS	24	29,21	30,86
67468	2200SA-25G-SM1-B2	PBS1.27-25BS	25	30,48	32,13
67469	2200SA-26G-SM1-B2	PBS1.27-26BS	26	31,75	33,40
67470	2200SA-27G-SM1-B2	PBS1.27-27BS	27	33,02	34,67
67471	2200SA-28G-SM1-B2	PBS1.27-28BS	28	34,29	35,94
67472	2200SA-29G-SM1-B2	PBS1.27-29BS	29	35,56	37,21
67473	2200SA-30G-SM1-B2	PBS1.27-30BS	30	36,83	38,48
67474	2200SA-31G-SM1-B2	PBS1.27-31BS	31	38,10	39,75
67475	2200SA-32G-SM1-B2	PBS1.27-32BS	32	39,37	41,02
67476	2200SA-33G-SM1-B2	PBS1.27-33BS	33	40,64	42,29
67477	2200SA-34G-SM1-B2	PBS1.27-34BS	34	41,91	43,56
67478	2200SA-35G-SM1-B2	PBS1.27-35BS	35	43,18	44,83
67479	2200SA-36G-SM1-B2	PBS1.27-36BS	36	44,45	46,10
67480	2200SA-37G-SM1-B2	PBS1.27-37BS	37	45,72	47,37
67481	2200SA-38G-SM1-B2	PBS1.27-38BS	38	46,99	48,64
67482	2200SA-39G-SM1-B2	PBS1.27-39BS	39	48,26	49,91
67483	2200SA-40G-SM1-B2	PBS1.27-40BS	40	49,53	51,18
82176	2200SA-41G-SM1-B2	PBS1.27-41BS	41	50,80	52,45
82215	2200SA-42G-SM1-B2	PBS1.27-42BS	42	52,07	53,72
82254	2200SA-43G-SM1-B2	PBS1.27-43BS	43	53,34	54,99
82099	2200SA-44G-SM1-B2	PBS1.27-44BS	44	54,61	56,26
82138	2200SA-45G-SM1-B2	PBS1.27-45BS	45	55,88	57,53
82177	2200SA-46G-SM1-B2	PBS1.27-46BS	46	57,15	58,80
82216	2200SA-47G-SM1-B2	PBS1.27-47BS	47	58,42	60,07
82255	2200SA-48G-SM1-B2	PBS1.27-48BS	48	59,69	61,34
82100	2200SA-49G-SM1-B2	PBS1.27-49BS	49	60,96	62,61
82139	2200SA-50G-SM1-B2	PBS1.27-50BS	50	62,23	63,88

2200SA-XXG-SM1-B2 серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
67367	2200SA-02G-SM2-B1	2	1,27	2,92
67368	2200SA-03G-SM2-B1	3	2,54	4,19
67369	2200SA-04G-SM2-B1	4	3,81	5,46
67370	2200SA-05G-SM2-B1	5	5,08	6,73
67371	2200SA-06G-SM2-B1	6	6,35	8,00
67372	2200SA-07G-SM2-B1	7	7,62	9,27
67373	2200SA-08G-SM2-B1	8	8,89	10,54
67374	2200SA-09G-SM2-B1	9	10,16	11,81
67375	2200SA-10G-SM2-B1	10	11,43	13,08
67376	2200SA-11G-SM2-B1	11	12,70	14,35
67377	2200SA-12G-SM2-B1	12	13,97	15,62
67378	2200SA-13G-SM2-B1	13	15,24	16,89
67379	2200SA-14G-SM2-B1	14	16,51	18,16
67380	2200SA-15G-SM2-B1	15	17,78	19,43
67381	2200SA-16G-SM2-B1	16	19,05	20,70
67382	2200SA-17G-SM2-B1	17	20,32	21,97
67383	2200SA-18G-SM2-B1	18	21,59	23,24
67384	2200SA-19G-SM2-B1	19	22,86	24,51
67385	2200SA-20G-SM2-B1	20	24,13	25,78
67386	2200SA-21G-SM2-B1	21	25,40	27,05
67387	2200SA-22G-SM2-B1	22	26,67	28,32
67388	2200SA-23G-SM2-B1	23	27,94	29,59
67389	2200SA-24G-SM2-B1	24	29,21	30,86
67390	2200SA-25G-SM2-B1	25	30,48	32,13
67391	2200SA-26G-SM2-B1	26	31,75	33,40
67392	2200SA-27G-SM2-B1	27	33,02	34,67
67393	2200SA-28G-SM2-B1	28	34,29	35,94
67394	2200SA-29G-SM2-B1	29	35,56	37,21
67395	2200SA-30G-SM2-B1	30	36,83	38,48
67396	2200SA-31G-SM2-B1	31	38,10	39,75
67397	2200SA-32G-SM2-B1	32	39,37	41,02
67398	2200SA-33G-SM2-B1	33	40,64	42,29
67399	2200SA-34G-SM2-B1	34	41,91	43,56
67400	2200SA-35G-SM2-B1	35	43,18	44,83
67401	2200SA-36G-SM2-B1	36	44,45	46,10
67402	2200SA-37G-SM2-B1	37	45,72	47,37
67403	2200SA-38G-SM2-B1	38	46,99	48,64
67404	2200SA-39G-SM2-B1	39	48,26	49,91
67405	2200SA-40G-SM2-B1	40	49,53	51,18
82178	2200SA-41G-SM2-B1	41	50,80	52,45
82217	2200SA-42G-SM2-B1	42	52,07	53,72
82256	2200SA-43G-SM2-B1	43	53,34	54,99
82101	2200SA-44G-SM2-B1	44	54,61	56,26
82140	2200SA-45G-SM2-B1	45	55,88	57,53
82179	2200SA-46G-SM2-B1	46	57,15	58,80
82218	2200SA-47G-SM2-B1	47	58,42	60,07
82257	2200SA-48G-SM2-B1	48	59,69	61,34
82102	2200SA-49G-SM2-B1	49	60,96	62,61
82141	2200SA-50G-SM2-B1	50	62,23	63,88

2200SA-XXG-SM2-B1 серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
67484	2200SA-02G-SM2-B2	2	1,27	2,92
67485	2200SA-03G-SM2-B2	3	2,54	4,19
67486	2200SA-04G-SM2-B2	4	3,81	5,46
67487	2200SA-05G-SM2-B2	5	5,08	6,73
67488	2200SA-06G-SM2-B2	6	6,35	8,00
67489	2200SA-07G-SM2-B2	7	7,62	9,27
67490	2200SA-08G-SM2-B2	8	8,89	10,54
67491	2200SA-09G-SM2-B2	9	10,16	11,81
67492	2200SA-10G-SM2-B2	10	11,43	13,08
67493	2200SA-11G-SM2-B2	11	12,70	14,35
67494	2200SA-12G-SM2-B2	12	13,97	15,62
67495	2200SA-13G-SM2-B2	13	15,24	16,89
67496	2200SA-14G-SM2-B2	14	16,51	18,16
67497	2200SA-15G-SM2-B2	15	17,78	19,43
67498	2200SA-16G-SM2-B2	16	19,05	20,70
67499	2200SA-17G-SM2-B2	17	20,32	21,97
67500	2200SA-18G-SM2-B2	18	21,59	23,24
67501	2200SA-19G-SM2-B2	19	22,86	24,51
67502	2200SA-20G-SM2-B2	20	24,13	25,78
67503	2200SA-21G-SM2-B2	21	25,40	27,05
67504	2200SA-22G-SM2-B2	22	26,67	28,32
67505	2200SA-23G-SM2-B2	23	27,94	29,59
67506	2200SA-24G-SM2-B2	24	29,21	30,86
67507	2200SA-25G-SM2-B2	25	30,48	32,13
67508	2200SA-26G-SM2-B2	26	31,75	33,40
67509	2200SA-27G-SM2-B2	27	33,02	34,67
67510	2200SA-28G-SM2-B2	28	34,29	35,94
67511	2200SA-29G-SM2-B2	29	35,56	37,21
67512	2200SA-30G-SM2-B2	30	36,83	38,48
67513	2200SA-31G-SM2-B2	31	38,10	39,75
67514	2200SA-32G-SM2-B2	32	39,37	41,02
67515	2200SA-33G-SM2-B2	33	40,64	42,29
67516	2200SA-34G-SM2-B2	34	41,91	43,56
67517	2200SA-35G-SM2-B2	35	43,18	44,83
67518	2200SA-36G-SM2-B2	36	44,45	46,10
67519	2200SA-37G-SM2-B2	37	45,72	47,37
67520	2200SA-38G-SM2-B2	38	46,99	48,64
67521	2200SA-39G-SM2-B2	39	48,26	49,91
67522	2200SA-40G-SM2-B2	40	49,53	51,18
82180	2200SA-41G-SM2-B2	41	50,80	52,45
82219	2200SA-42G-SM2-B2	42	52,07	53,72
82258	2200SA-43G-SM2-B2	43	53,34	54,99
82103	2200SA-44G-SM2-B2	44	54,61	56,26
82142	2200SA-45G-SM2-B2	45	55,88	57,53
82181	2200SA-46G-SM2-B2	46	57,15	58,80
82220	2200SA-47G-SM2-B2	47	58,42	60,07
82259	2200SA-48G-SM2-B2	48	59,69	61,34
82104	2200SA-49G-SM2-B2	49	60,96	62,61
82143	2200SA-50G-SM2-B2	50	62,23	63,88

2200SA-XXG-SM2-B2 серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
67406	2200SA-02G-SM3-B1	2	1,27	2,92
67407	2200SA-03G-SM3-B1	3	2,54	4,19
67408	2200SA-04G-SM3-B1	4	3,81	5,46
67409	2200SA-05G-SM3-B1	5	5,08	6,73
67410	2200SA-06G-SM3-B1	6	6,35	8,00
67411	2200SA-07G-SM3-B1	7	7,62	9,27
67412	2200SA-08G-SM3-B1	8	8,89	10,54
67413	2200SA-09G-SM3-B1	9	10,16	11,81
67414	2200SA-10G-SM3-B1	10	11,43	13,08
67415	2200SA-11G-SM3-B1	11	12,70	14,35
67416	2200SA-12G-SM3-B1	12	13,97	15,62
67417	2200SA-13G-SM3-B1	13	15,24	16,89
67418	2200SA-14G-SM3-B1	14	16,51	18,16
67419	2200SA-15G-SM3-B1	15	17,78	19,43
67420	2200SA-16G-SM3-B1	16	19,05	20,70
67421	2200SA-17G-SM3-B1	17	20,32	21,97
67422	2200SA-18G-SM3-B1	18	21,59	23,24
67423	2200SA-19G-SM3-B1	19	22,86	24,51
67424	2200SA-20G-SM3-B1	20	24,13	25,78
67425	2200SA-21G-SM3-B1	21	25,40	27,05
67426	2200SA-22G-SM3-B1	22	26,67	28,32
67427	2200SA-23G-SM3-B1	23	27,94	29,59
67428	2200SA-24G-SM3-B1	24	29,21	30,86
67429	2200SA-25G-SM3-B1	25	30,48	32,13
67430	2200SA-26G-SM3-B1	26	31,75	33,40
67431	2200SA-27G-SM3-B1	27	33,02	34,67
67432	2200SA-28G-SM3-B1	28	34,29	35,94
67433	2200SA-29G-SM3-B1	29	35,56	37,21
67434	2200SA-30G-SM3-B1	30	36,83	38,48
67435	2200SA-31G-SM3-B1	31	38,10	39,75
67436	2200SA-32G-SM3-B1	32	39,37	41,02
67437	2200SA-33G-SM3-B1	33	40,64	42,29
67438	2200SA-34G-SM3-B1	34	41,91	43,56
67439	2200SA-35G-SM3-B1	35	43,18	44,83
67440	2200SA-36G-SM3-B1	36	44,45	46,10
67441	2200SA-37G-SM3-B1	37	45,72	47,37
67442	2200SA-38G-SM3-B1	38	46,99	48,64
67443	2200SA-39G-SM3-B1	39	48,26	49,91
67444	2200SA-40G-SM3-B1	40	49,53	51,18
82182	2200SA-41G-SM3-B1	41	50,80	52,45
82221	2200SA-42G-SM3-B1	42	52,07	53,72
82260	2200SA-43G-SM3-B1	43	53,34	54,99
82105	2200SA-44G-SM3-B1	44	54,61	56,26
82144	2200SA-45G-SM3-B1	45	55,88	57,53
82183	2200SA-46G-SM3-B1	46	57,15	58,80
82222	2200SA-47G-SM3-B1	47	58,42	60,07
82261	2200SA-48G-SM3-B1	48	59,69	61,34
82106	2200SA-49G-SM3-B1	49	60,96	62,61
82145	2200SA-50G-SM3-B1	50	62,23	63,88

2200SA-XXG-SM3-B1 серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
67523	2200SA-02G-SM3-B2	2	1,27	2,92
67524	2200SA-03G-SM3-B2	3	2,54	4,19
67525	2200SA-04G-SM3-B2	4	3,81	5,46
67526	2200SA-05G-SM3-B2	5	5,08	6,73
67527	2200SA-06G-SM3-B2	6	6,35	8,00
67528	2200SA-07G-SM3-B2	7	7,62	9,27
67529	2200SA-08G-SM3-B2	8	8,89	10,54
67530	2200SA-09G-SM3-B2	9	10,16	11,81
67531	2200SA-10G-SM3-B2	10	11,43	13,08
67532	2200SA-11G-SM3-B2	11	12,70	14,35
67533	2200SA-12G-SM3-B2	12	13,97	15,62
67534	2200SA-13G-SM3-B2	13	15,24	16,89
67535	2200SA-14G-SM3-B2	14	16,51	18,16
67536	2200SA-15G-SM3-B2	15	17,78	19,43
67537	2200SA-16G-SM3-B2	16	19,05	20,70
67538	2200SA-17G-SM3-B2	17	20,32	21,97
67539	2200SA-18G-SM3-B2	18	21,59	23,24
67540	2200SA-19G-SM3-B2	19	22,86	24,51
67541	2200SA-20G-SM3-B2	20	24,13	25,78
67542	2200SA-21G-SM3-B2	21	25,40	27,05
67543	2200SA-22G-SM3-B2	22	26,67	28,32
67544	2200SA-23G-SM3-B2	23	27,94	29,59
67545	2200SA-24G-SM3-B2	24	29,21	30,86
67546	2200SA-25G-SM3-B2	25	30,48	32,13
67547	2200SA-26G-SM3-B2	26	31,75	33,40
67548	2200SA-27G-SM3-B2	27	33,02	34,67
67549	2200SA-28G-SM3-B2	28	34,29	35,94
67550	2200SA-29G-SM3-B2	29	35,56	37,21
67551	2200SA-30G-SM3-B2	30	36,83	38,48
67552	2200SA-31G-SM3-B2	31	38,10	39,75
67553	2200SA-32G-SM3-B2	32	39,37	41,02
67554	2200SA-33G-SM3-B2	33	40,64	42,29
67555	2200SA-34G-SM3-B2	34	41,91	43,56
67556	2200SA-35G-SM3-B2	35	43,18	44,83
67557	2200SA-36G-SM3-B2	36	44,45	46,10
67558	2200SA-37G-SM3-B2	37	45,72	47,37
67559	2200SA-38G-SM3-B2	38	46,99	48,64
67560	2200SA-39G-SM3-B2	39	48,26	49,91
67561	2200SA-40G-SM3-B2	40	49,53	51,18
82184	2200SA-41G-SM3-B2	41	50,80	52,45
82223	2200SA-42G-SM3-B2	42	52,07	53,72
82262	2200SA-43G-SM3-B2	43	53,34	54,99
82107	2200SA-44G-SM3-B2	44	54,61	56,26
82146	2200SA-45G-SM3-B2	45	55,88	57,53
82185	2200SA-46G-SM3-B2	46	57,15	58,80
82224	2200SA-47G-SM3-B2	47	58,42	60,07
82263	2200SA-48G-SM3-B2	48	59,69	61,34
82108	2200SA-49G-SM3-B2	49	60,96	62,61
82147	2200SA-50G-SM3-B2	50	62,23	63,88

2200SA-XXG-SM3-B2 серия, розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27

Расположение контактных площадок на плате

B1 тип

B2 тип

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ruх
Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
