2199SADI-XXG (PLLH1.27) серия |

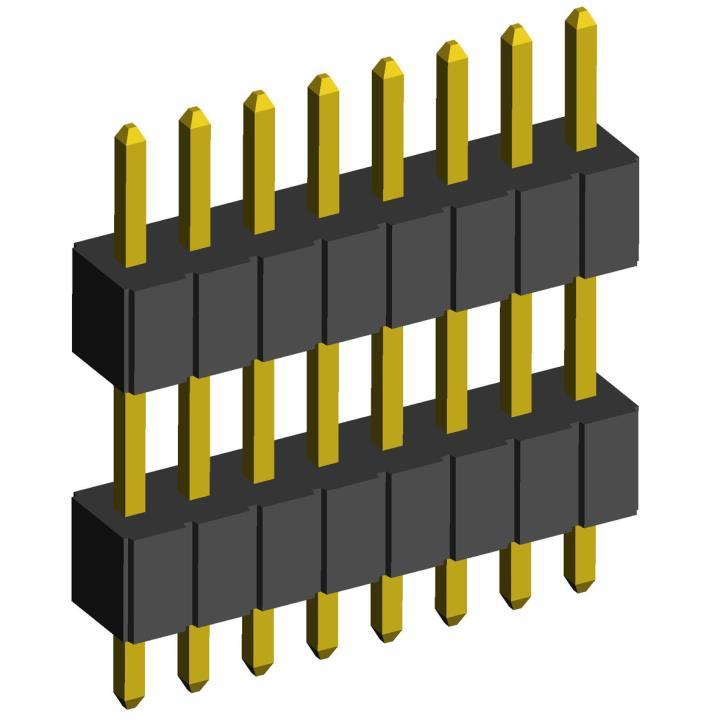

вилки штыревые открытые однорядные прямые с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 мм
|
Чертеж
|
| 2199 |
SADI |
- |
XX |
G |
- |
1110 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) Серия:
2199
2) Изолятор:
SADI: прямой однорядный с двойным изолятором
3) Количество контактов (2...50):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Размер D в сотых долях мм :
1110: (стандарт) D=11,1мм
XXXX
|
|
Вилки штыревые открытые однорядные прямые с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 67101 |
2199SADI-02G-1110 (PLLH1.27-2) |
2 |
| 67102 |
2199SADI-03G-1110 (PLLH1.27-3) |
3 |
| 67103 |
2199SADI-04G-1110 (PLLH1.27-4) |
4 |
| 67104 |
2199SADI-05G-1110 (PLLH1.27-5) |
5 |
| 67105 |
2199SADI-06G-1110 (PLLH1.27-6) |
6 |
| 67106 |
2199SADI-07G-1110 (PLLH1.27-7) |
7 |
| 67107 |
2199SADI-08G-1110 (PLLH1.27-8) |
8 |
| 67108 |
2199SADI-09G-1110 (PLLH1.27-9) |
9 |
| 67109 |
2199SADI-10G-1110 (PLLH1.27-10) |
10 |
| 67110 |
2199SADI-11G-1110 (PLLH1.27-11) |
11 |
| 67111 |
2199SADI-12G-1110 (PLLH1.27-12) |
12 |
| 67112 |
2199SADI-13G-1110 (PLLH1.27-13) |
13 |
| 67113 |
2199SADI-14G-1110 (PLLH1.27-14) |
14 |
| 67114 |
2199SADI-15G-1110 (PLLH1.27-15) |
15 |
| 67115 |
2199SADI-16G-1110 (PLLH1.27-16) |
16 |
| 67116 |
2199SADI-17G-1110 (PLLH1.27-17) |
17 |
| 67117 |
2199SADI-18G-1110 (PLLH1.27-18) |
18 |
| 67118 |
2199SADI-19G-1110 (PLLH1.27-19) |
19 |
| 67119 |
2199SADI-20G-1110 (PLLH1.27-20) |
20 |
| 67120 |
2199SADI-21G-1110 (PLLH1.27-21) |
21 |
| 67121 |
2199SADI-22G-1110 (PLLH1.27-22) |
22 |
| 67122 |
2199SADI-23G-1110 (PLLH1.27-23) |
23 |
| 67123 |
2199SADI-24G-1110 (PLLH1.27-24) |
24 |
| 67124 |
2199SADI-25G-1110 (PLLH1.27-25) |
25 |
| 67125 |
2199SADI-26G-1110 (PLLH1.27-26) |
26 |
|
|
| 67126 |
2199SADI-27G-1110 (PLLH1.27-27) |
27 |
| 67127 |
2199SADI-28G-1110 (PLLH1.27-28) |
28 |
| 67128 |
2199SADI-29G-1110 (PLLH1.27-29) |
29 |
| 67129 |
2199SADI-30G-1110 (PLLH1.27-30) |
30 |
| 67130 |
2199SADI-31G-1110 (PLLH1.27-31) |
31 |
| 67131 |
2199SADI-32G-1110 (PLLH1.27-32) |
32 |
| 67132 |
2199SADI-33G-1110 (PLLH1.27-33) |
33 |
| 67133 |
2199SADI-34G-1110 (PLLH1.27-34) |
34 |
| 67134 |
2199SADI-35G-1110 (PLLH1.27-35) |
35 |
| 67135 |
2199SADI-36G-1110 (PLLH1.27-36) |
36 |
| 67136 |
2199SADI-37G-1110 (PLLH1.27-37) |
37 |
| 67137 |
2199SADI-38G-1110 (PLLH1.27-38) |
38 |
| 67138 |
2199SADI-39G-1110 (PLLH1.27-39) |
39 |
| 67139 |
2199SADI-40G-1110 (PLLH1.27-40) |
40 |
| 67140 |
2199SADI-41G-1110 (PLLH1.27-41) |
41 |
| 67141 |
2199SADI-42G-1110 (PLLH1.27-42) |
42 |
| 67142 |
2199SADI-43G-1110 (PLLH1.27-43) |
43 |
| 67143 |
2199SADI-44G-1110 (PLLH1.27-44) |
44 |
| 67144 |
2199SADI-45G-1110 (PLLH1.27-45) |
45 |
| 67145 |
2199SADI-46G-1110 (PLLH1.27-46) |
46 |
| 67146 |
2199SADI-47G-1110 (PLLH1.27-47) |
47 |
| 67147 |
2199SADI-48G-1110 (PLLH1.27-48) |
48 |
| 67148 |
2199SADI-49G-1110 (PLLH1.27-49) |
49 |
| 67149 |
2199SADI-50G-1110 (PLLH1.27-50) |
50 |
|
Макет печатной платы
|
|
|
|
|
