| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2199SBDI-XXXG (PLLHD1.27) серия |

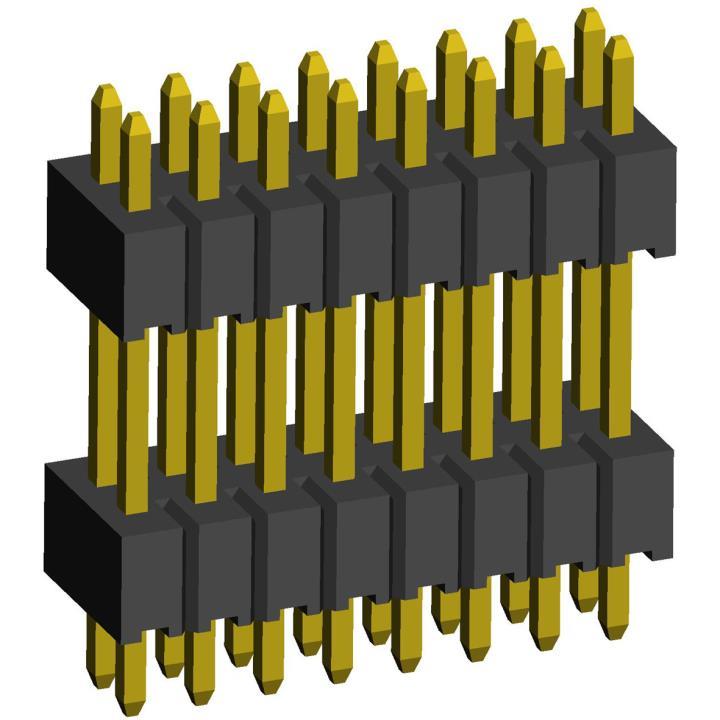

вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для монтажа в отверстия, шаг 1,27x1,27 мм
|

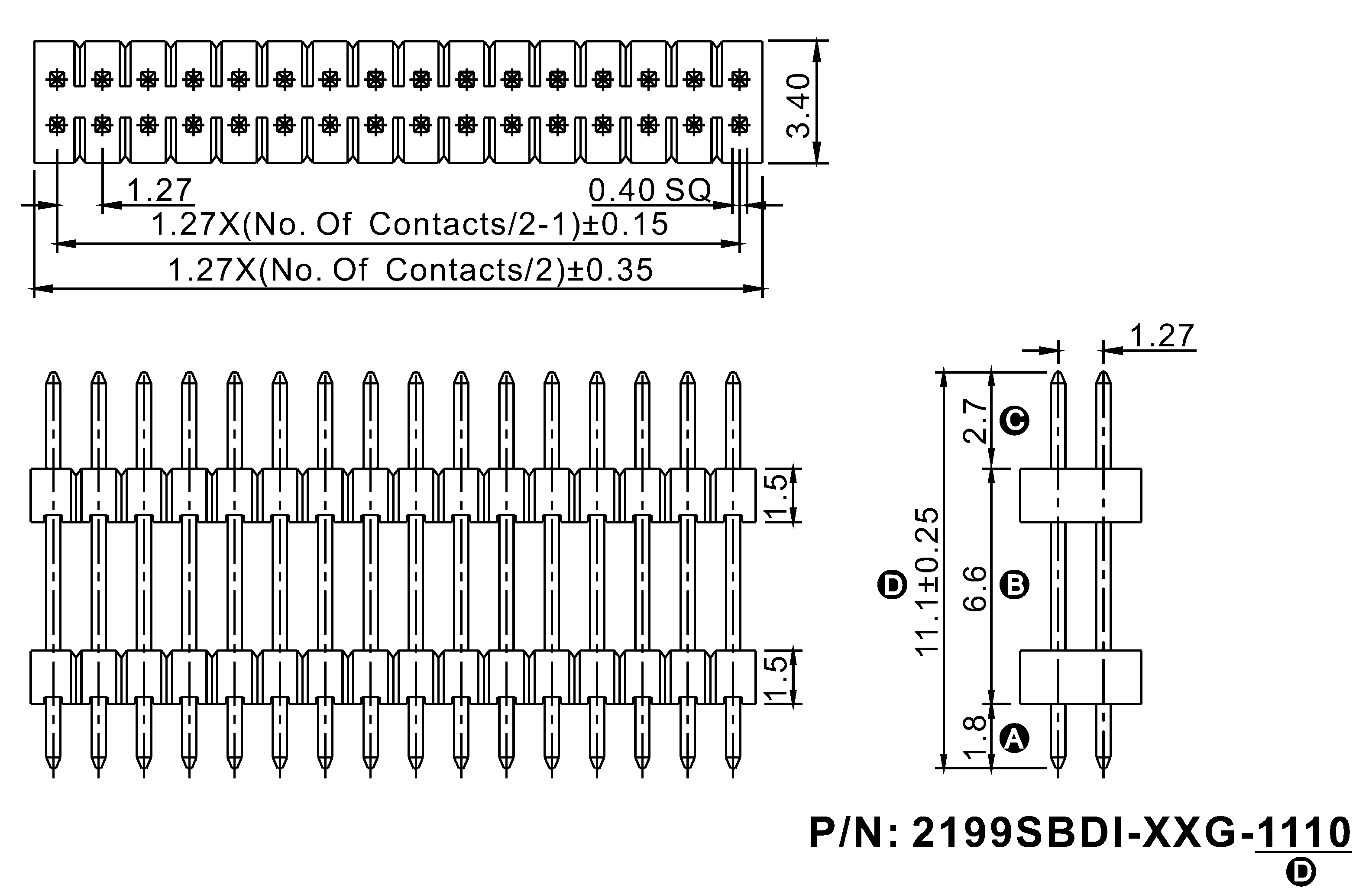

Чертеж
|
| 2199 |
SBDI |
- |
XXX |
G |
- |
1110 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) Серия:
2199
2) Изолятор:
SBDI: прямой двухрядный с двойным изолятором
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Размер D в сотых долях мм:
1110: (стандарт) D=11,1мм
XXXX
|
|
Вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 67573 |
2199SBDI-004G-1110 (PLLHD1.27-04) |
4 |
| 67574 |
2199SBDI-006G-1110 (PLLHD1.27-06) |
6 |
| 67575 |
2199SBDI-008G-1110 (PLLHD1.27-08) |
8 |
| 67576 |
2199SBDI-010G-1110 (PLLHD1.27-10) |
10 |
| 67577 |
2199SBDI-012G-1110 (PLLHD1.27-12) |
12 |
| 67578 |
2199SBDI-014G-1110 (PLLHD1.27-14) |
14 |
| 67579 |
2199SBDI-016G-1110 (PLLHD1.27-16) |
16 |
| 67580 |
2199SBDI-018G-1110 (PLLHD1.27-18) |
18 |
| 67581 |
2199SBDI-020G-1110 (PLLHD1.27-20) |
20 |
| 71973 |
2199SBDI-020G-2400 (PLLHD1.27-20) |
20 |
| 67582 |
2199SBDI-022G-1110 (PLLHD1.27-22) |
22 |
| 67583 |
2199SBDI-024G-1110 (PLLHD1.27-24) |
24 |
| 67584 |
2199SBDI-026G-1110 (PLLHD1.27-26) |
26 |
| 67585 |
2199SBDI-028G-1110 (PLLHD1.27-28) |
28 |
| 67586 |
2199SBDI-030G-1110 (PLLHD1.27-30) |
30 |
| 67587 |
2199SBDI-032G-1110 (PLLHD1.27-32) |
32 |
| 67588 |
2199SBDI-034G-1110 (PLLHD1.27-34) |
34 |
| 67589 |
2199SBDI-036G-1110 (PLLHD1.27-36) |
36 |
| 67590 |
2199SBDI-038G-1110 (PLLHD1.27-38) |
38 |
| 67591 |
2199SBDI-040G-1110 (PLLHD1.27-40) |
40 |
| 67592 |
2199SBDI-042G-1110 (PLLHD1.27-42) |
42 |
| 67593 |
2199SBDI-044G-1110 (PLLHD1.27-44) |
44 |
| 67594 |
2199SBDI-046G-1110 (PLLHD1.27-46) |
46 |
| 67595 |
2199SBDI-048G-1110 (PLLHD1.27-48) |
48 |
| 67596 |
2199SBDI-050G-1110 (PLLHD1.27-50) |
50 |
|
|
| 65088 |
2199SBDI-050G-SM-35100 |
50 |
| 67597 |
2199SBDI-052G-1110 (PLLHD1.27-52) |
52 |
| 67598 |
2199SBDI-054G-1110 (PLLHD1.27-54) |
54 |
| 67599 |
2199SBDI-056G-1110 (PLLHD1.27-56) |
56 |
| 67600 |
2199SBDI-058G-1110 (PLLHD1.27-58) |
58 |
| 67601 |
2199SBDI-060G-1110 (PLLHD1.27-60) |
60 |
| 67602 |
2199SBDI-062G-1110 (PLLHD1.27-62) |
62 |
| 67603 |
2199SBDI-064G-1110 (PLLHD1.27-64) |
64 |
| 67604 |
2199SBDI-066G-1110 (PLLHD1.27-66) |
66 |
| 67605 |
2199SBDI-068G-1110 (PLLHD1.27-68) |
68 |
| 67606 |
2199SBDI-070G-1110 (PLLHD1.27-70) |
70 |
| 67607 |
2199SBDI-072G-1110 (PLLHD1.27-72) |
72 |
| 67608 |
2199SBDI-074G-1110 (PLLHD1.27-74) |
74 |
| 67609 |
2199SBDI-076G-1110 (PLLHD1.27-76) |
76 |
| 67610 |
2199SBDI-078G-1110 (PLLHD1.27-78) |
78 |
| 67611 |
2199SBDI-080G-1110 (PLLHD1.27-80) |
80 |
| 67612 |
2199SBDI-082G-1110 (PLLHD1.27-82) |
82 |
| 67613 |
2199SBDI-084G-1110 (PLLHD1.27-84) |
84 |
| 67614 |
2199SBDI-086G-1110 (PLLHD1.27-86) |
86 |
| 67615 |
2199SBDI-088G-1110 (PLLHD1.27-88) |
88 |
| 67616 |
2199SBDI-090G-1110 (PLLHD1.27-90) |
90 |
| 67617 |
2199SBDI-092G-1110 (PLLHD1.27-92) |
92 |
| 67618 |
2199SBDI-094G-1110 (PLLHD1.27-94) |
94 |
| 67619 |
2199SBDI-096G-1110 (PLLHD1.27-96) |
96 |
| 67620 |
2199SBDI-098G-1110 (PLLHD1.27-98) |
98 |
| 67621 |
2199SBDI-100G-1110 (PLLHD1.27-100) |
100 |
|
Макет печатной платы
|
|
|
|
|
