2199R15-XXXG (PLLD1.27R) серия |

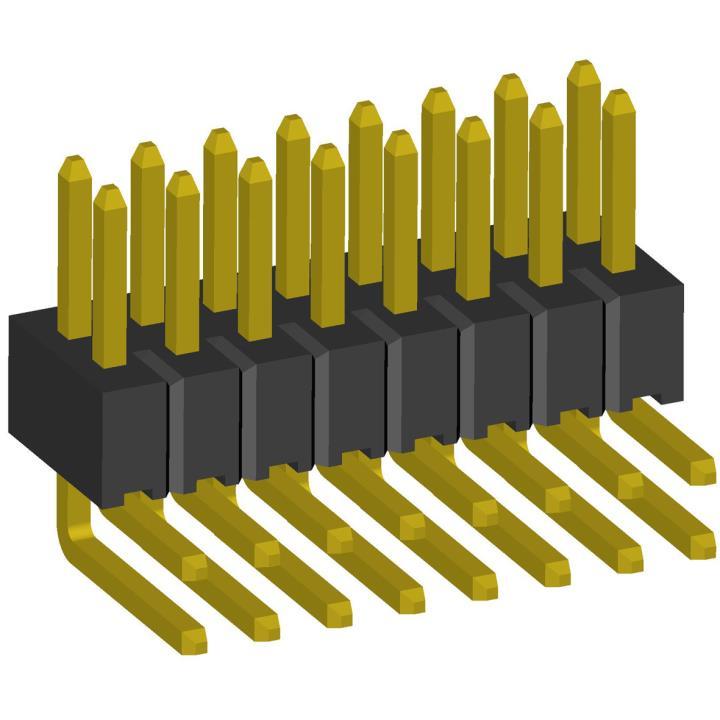

вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия, шаг 1,27x1,27 мм
|

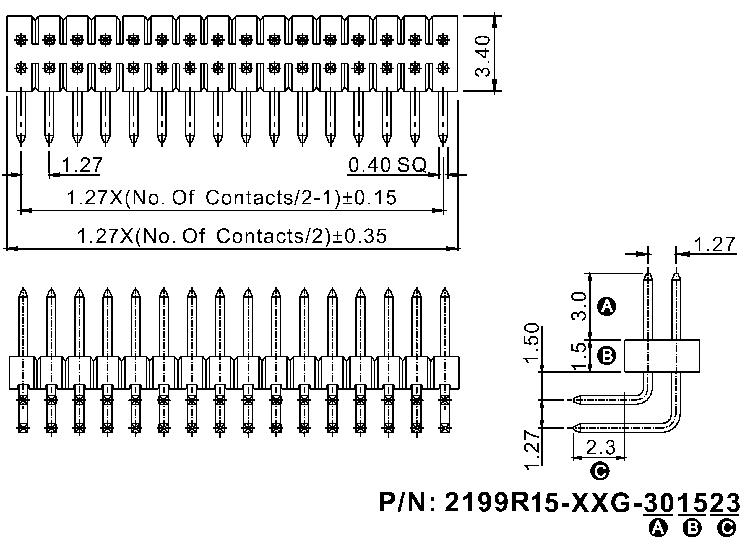

Чертеж
|
| 2199 |
R15 |
- |
XXX |
G |
- |
301523 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) Серия:
2199
2) Изолятор:
R15: угловой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Размеры A, B, C в десятых долях мм:
301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
XXXXXX
|
|
Вилки штыревые открытые двухрядные угловые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

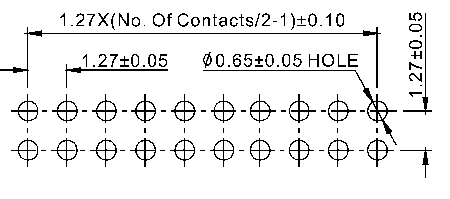

Макет печатной платы
 |
| 67673 |
2199R15-004G-301523 |
4 |
| 67674 |
2199R15-006G-301523 |
6 |
| 67675 |
2199R15-008G-301523 |
8 |
| 67676 |
2199R15-010G-301523 |
10 |
| 67677 |
2199R15-012G-301523 |
12 |
| 67678 |
2199R15-014G-301523 |
14 |
| 67679 |
2199R15-016G-301523 |
16 |
| 67680 |
2199R15-018G-301523 |
18 |
| 67681 |
2199R15-020G-301523 |
20 |
| 67682 |
2199R15-022G-301523 |
22 |
| 67683 |
2199R15-024G-301523 |
24 |
| 67684 |
2199R15-026G-301523 |
26 |
| 67685 |
2199R15-028G-301523 |
28 |
| 67686 |
2199R15-030G-301523 |
30 |
| 67687 |
2199R15-032G-301523 |
32 |
| 67688 |
2199R15-034G-301523 |
34 |
| 67689 |
2199R15-036G-301523 |
36 |
| 67690 |
2199R15-038G-301523 |
38 |
| 67691 |
2199R15-040G-301523 |
40 |
| 67692 |
2199R15-042G-301523 |
42 |
| 67693 |
2199R15-044G-301523 |
44 |
| 67694 |
2199R15-046G-301523 |
46 |
| 67695 |
2199R15-048G-301523 |
48 |
| 67696 |
2199R15-050G-301523 |
50 |
| 67697 |
2199R15-052G-301523 |
52 |
|
|
| 67698 |
2199R15-054G-301523 |
54 |
| 67699 |
2199R15-056G-301523 |
56 |
| 67700 |
2199R15-058G-301523 |
58 |
| 67701 |
2199R15-060G-301523 |
60 |
| 67702 |
2199R15-062G-301523 |
62 |
| 67703 |
2199R15-064G-301523 |
64 |
| 67704 |
2199R15-066G-301523 |
66 |
| 67705 |
2199R15-068G-301523 |
68 |
| 67706 |
2199R15-070G-301523 |
70 |
| 67707 |
2199R15-072G-301523 |
72 |
| 67708 |
2199R15-074G-301523 |
74 |
| 67709 |
2199R15-076G-301523 |
76 |
| 67710 |
2199R15-078G-301523 |
78 |
| 67711 |
2199R15-080G-301523 |
80 |
| 82617 |
2199R15-082G-301523 |
82 |
| 82618 |
2199R15-084G-301523 |
84 |
| 82619 |
2199R15-086G-301523 |
86 |
| 82620 |
2199R15-088G-301523 |
88 |
| 82621 |
2199R15-090G-301523 |
90 |
| 82622 |
2199R15-092G-301523 |
92 |
| 82623 |
2199R15-094G-301523 |
94 |
| 82624 |
2199R15-096G-301523 |
96 |
| 82625 |
2199R15-098G-301523 |
98 |
| 82626 |
2199R15-100G-301523 |
100 |
|
Макет печатной платы
|
|
|
|
|
