2200SB-XXXG-A1 (PBD1.27) серия

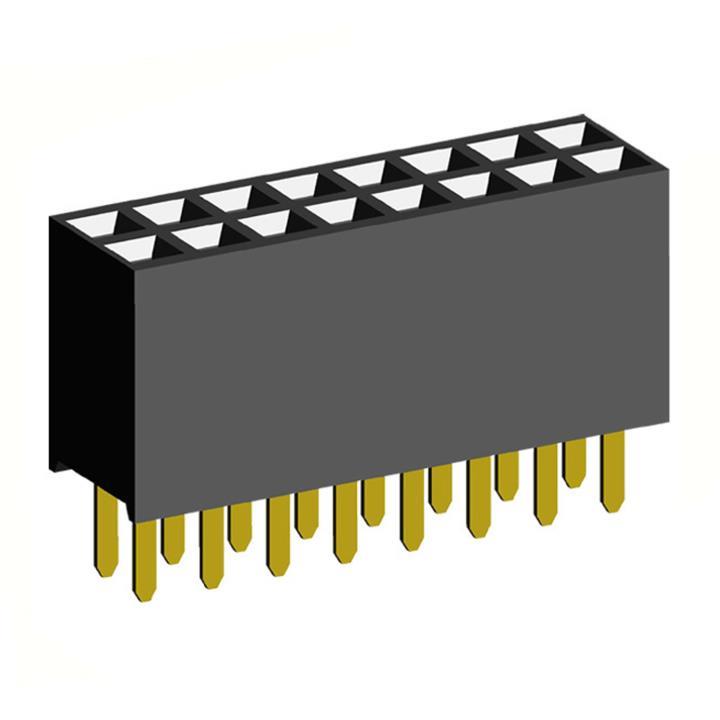

розетки двухрядные прямые (гнезда) на плату для монтажа в отверстия, шаг 1,27x1,27 мм

2200SB-XXXG-A1 (PBD1.27) серия, розетки двухрядные прямые (гнезда) на плату для монтажа в отверстия, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

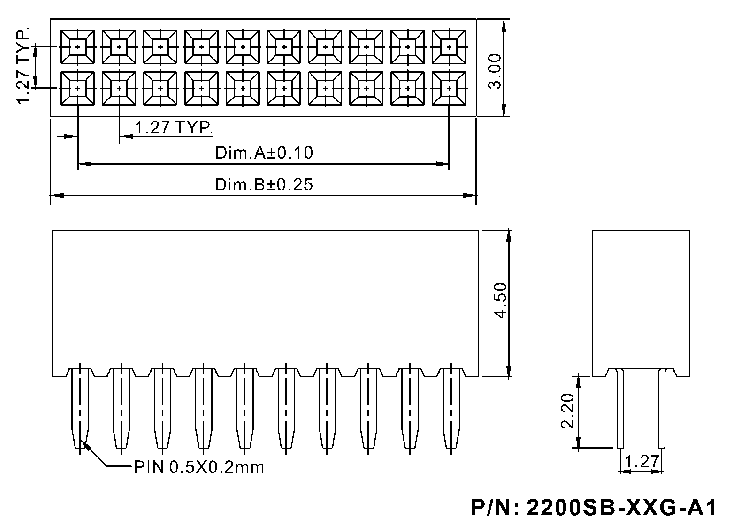

Чертеж

2200	SB	-	XX	G	-	AX
1	2		3	4		5

1) Серия:
     2200
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов (4...80):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Длина выводов:
     A1: 2,20мм
     A2: 1,75мм
     A3: 1,20мм

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
46931	2200SB-004G-A1	4
46932	2200SB-006G-A1	6
46933	2200SB-008G-A1	8
46934	2200SB-010G-A1	10
46935	2200SB-012G-A1	12
46936	2200SB-014G-A1	14
46937	2200SB-016G-A1	16
46938	2200SB-018G-A1	18
46939	2200SB-020G-A1	20
46940	2200SB-022G-A1	22
46941	2200SB-024G-A1	24
46942	2200SB-026G-A1	26
46943	2200SB-028G-A1	28
35299	2200SB-030G-A1	30
46944	2200SB-032G-A1	32
46945	2200SB-034G-A1	34
46946	2200SB-036G-A1	36
46947	2200SB-038G-A1	38
24100	2200SB-040G-A1	40
46948	2200SB-042G-A1	42
46949	2200SB-044G-A1	44
46950	2200SB-046G-A1	46
46951	2200SB-048G-A1	48
46952	2200SB-050G-A1	50
46953	2200SB-052G-A1	52

Код товара	Марка	количество контактов
46954	2200SB-054G-A1	54
46955	2200SB-056G-A1	56
46956	2200SB-058G-A1	58
46957	2200SB-060G-A1	60
46958	2200SB-062G-A1	62
47150	2200SB-064G-A1	64
47153	2200SB-066G-A1	66
47156	2200SB-068G-A1	68
47159	2200SB-070G-A1	70
47162	2200SB-072G-A1	72
47165	2200SB-074G-A1	74
47168	2200SB-076G-A1	76
47171	2200SB-078G-A1	78
47174	2200SB-080G-A1	80
82728	2200SB-082G-A1	82
82729	2200SB-084G-A1	84
82730	2200SB-086G-A1	86
82731	2200SB-088G-A1	88
82732	2200SB-090G-A1	90
82733	2200SB-092G-A1	92
82734	2200SB-094G-A1	94
82735	2200SB-096G-A1	96
82736	2200SB-098G-A1	98
82737	2200SB-100G-A1	100

Макет печатной платы
