| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2200SB-XXXG-SM-36-PG серия |
розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27x1,27 мм
|

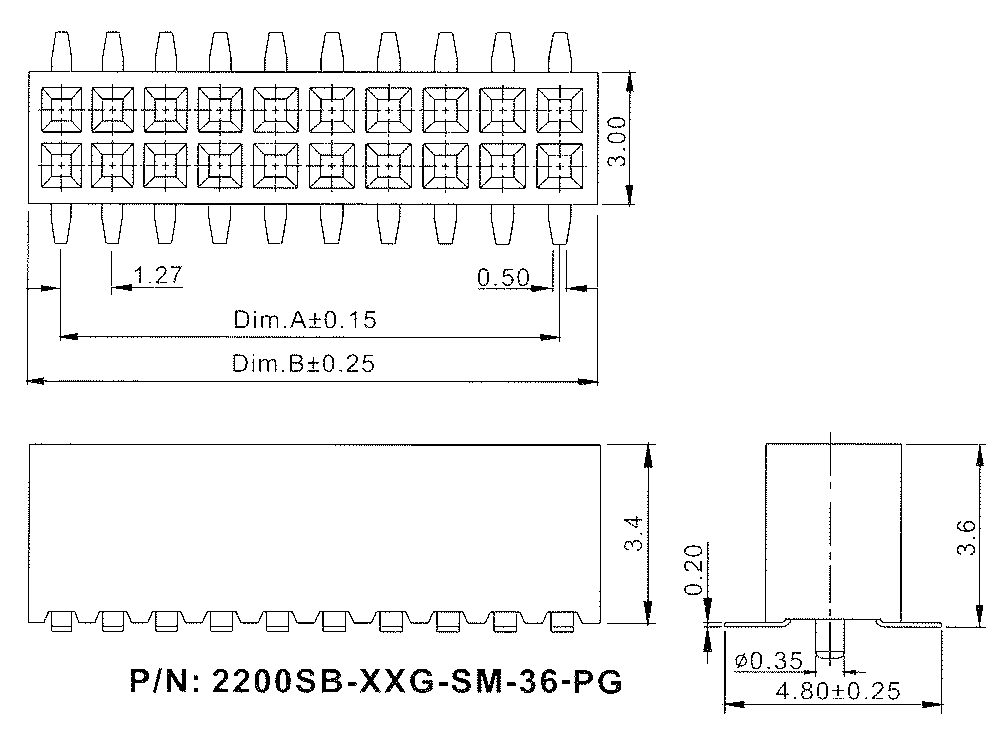

Чертеж
|
| 2200 |
SB |
- |
XXX |
G |
- |
SM |
- |
36 |
- |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов:
XXX: 4...100
4) Покрытие контактов:
G: золочение
T: лужение
5) Вид монтажа:
SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
36: 3.6 мм
7) Направляющие в плату:
PG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 68147 |
2200SB-004G-SM-36-PG |
4 |
| 68148 |
2200SB-006G-SM-36-PG |
6 |
| 68149 |
2200SB-008G-SM-36-PG |
8 |
| 68150 |
2200SB-010G-SM-36-PG |
10 |
| 68151 |
2200SB-012G-SM-36-PG |
12 |
| 68152 |
2200SB-014G-SM-36-PG |
14 |
| 68153 |
2200SB-016G-SM-36-PG |
16 |
| 68154 |
2200SB-018G-SM-36-PG |
18 |
| 68155 |
2200SB-020G-SM-36-PG |
20 |
| 68156 |
2200SB-022G-SM-36-PG |
22 |
| 68157 |
2200SB-024G-SM-36-PG |
24 |
| 68158 |
2200SB-026G-SM-36-PG |
26 |
| 68159 |
2200SB-028G-SM-36-PG |
28 |
| 68160 |
2200SB-030G-SM-36-PG |
30 |
| 68161 |
2200SB-032G-SM-36-PG |
32 |
| 68162 |
2200SB-034G-SM-36-PG |
34 |
| 68163 |
2200SB-036G-SM-36-PG |
36 |
| 68164 |
2200SB-038G-SM-36-PG |
38 |
| 68165 |
2200SB-040G-SM-36-PG |
40 |
| 68166 |
2200SB-042G-SM-36-PG |
42 |
| 68167 |
2200SB-044G-SM-36-PG |
44 |
| 68168 |
2200SB-046G-SM-36-PG |
46 |
| 68169 |
2200SB-048G-SM-36-PG |
48 |
| 68170 |
2200SB-050G-SM-36-PG |
50 |
| 68171 |
2200SB-052G-SM-36-PG |
52 |
|
|
| 68172 |
2200SB-054G-SM-36-PG |
54 |
| 68173 |
2200SB-056G-SM-36-PG |
56 |
| 68174 |
2200SB-058G-SM-36-PG |
58 |
| 68175 |
2200SB-060G-SM-36-PG |
60 |
| 68176 |
2200SB-062G-SM-36-PG |
62 |
| 68177 |
2200SB-064G-SM-36-PG |
64 |
| 68178 |
2200SB-066G-SM-36-PG |
66 |
| 68179 |
2200SB-068G-SM-36-PG |
68 |
| 68180 |
2200SB-070G-SM-36-PG |
70 |
| 68181 |
2200SB-072G-SM-36-PG |
72 |
| 68182 |
2200SB-074G-SM-36-PG |
74 |
| 68183 |
2200SB-076G-SM-36-PG |
76 |
| 68184 |
2200SB-078G-SM-36-PG |
78 |
| 68185 |
2200SB-080G-SM-36-PG |
80 |
| 82848 |
2200SB-082G-SM-36-PG |
82 |
| 82849 |
2200SB-084G-SM-36-PG |
84 |
| 82850 |
2200SB-086G-SM-36-PG |
86 |
| 82851 |
2200SB-088G-SM-36-PG |
88 |
| 82852 |
2200SB-090G-SM-36-PG |
90 |
| 82853 |
2200SB-092G-SM-36-PG |
92 |
| 82854 |
2200SB-094G-SM-36-PG |
94 |
| 82855 |
2200SB-096G-SM-36-PG |
96 |
| 82856 |
2200SB-098G-SM-36-PG |
98 |
| 82857 |
2200SB-100G-SM-36-PG |
100 |
|
Макет печатной платы
|
|
|
|
|
