| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2200SB-XXXG-SM-36-PCG серия |
розетки двухрядные прямые (гнезда) на плату для поверхностного (SMD) монтажа с направляющими и захватом, шаг 1,27x1,27 мм
|

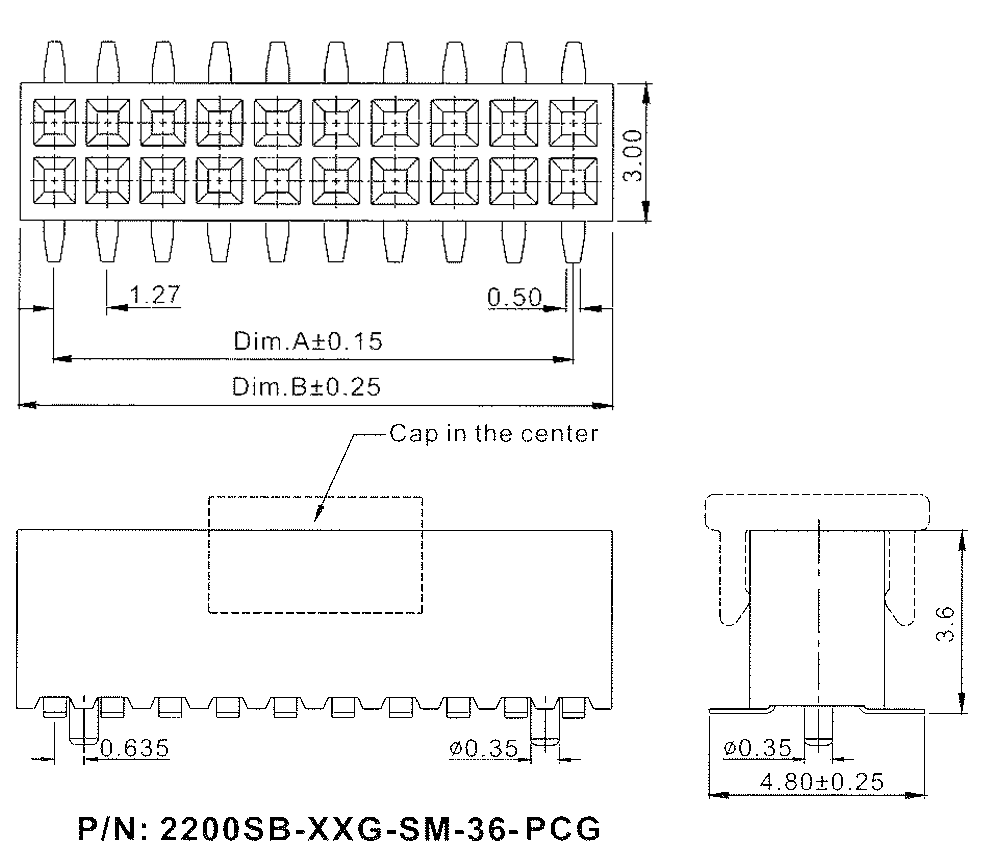

Чертеж
|
| 2200 |
SB |
- |
XXX |
G |
- |
SM |
- |
36 |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов:
XXX: 4...100
4) Покрытие контактов:
G: золочение
T: лужение
5) Вид монтажа:
SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
36: 3.6 мм
7) Направляющие в плату и наличие крышки для захвата при автоматическом монтаже
PCG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 68069 |
2200SB-004G-SM-36-PCG |
4 |
| 68070 |
2200SB-006G-SM-36-PCG |
6 |
| 68071 |
2200SB-008G-SM-36-PCG |
8 |
| 68072 |
2200SB-010G-SM-36-PCG |
10 |
| 68073 |
2200SB-012G-SM-36-PCG |
12 |
| 68074 |
2200SB-014G-SM-36-PCG |
14 |
| 68075 |
2200SB-016G-SM-36-PCG |
16 |
| 68076 |
2200SB-018G-SM-36-PCG |
18 |
| 68077 |
2200SB-020G-SM-36-PCG |
20 |
| 68078 |
2200SB-022G-SM-36-PCG |
22 |
| 68079 |
2200SB-024G-SM-36-PCG |
24 |
| 68080 |
2200SB-026G-SM-36-PCG |
26 |
| 68081 |
2200SB-028G-SM-36-PCG |
28 |
| 68082 |
2200SB-030G-SM-36-PCG |
30 |
| 68083 |
2200SB-032G-SM-36-PCG |
32 |
| 68084 |
2200SB-034G-SM-36-PCG |
34 |
| 68085 |
2200SB-036G-SM-36-PCG |
36 |
| 68086 |
2200SB-038G-SM-36-PCG |
38 |
| 68087 |
2200SB-040G-SM-36-PCG |
40 |
| 68088 |
2200SB-042G-SM-36-PCG |
42 |
| 68089 |
2200SB-044G-SM-36-PCG |
44 |
| 68090 |
2200SB-046G-SM-36-PCG |
46 |
| 68091 |
2200SB-048G-SM-36-PCG |
48 |
| 68092 |
2200SB-050G-SM-36-PCG |
50 |
| 68093 |
2200SB-052G-SM-36-PCG |
52 |
|
|
| 68094 |
2200SB-054G-SM-36-PCG |
54 |
| 68095 |
2200SB-056G-SM-36-PCG |
56 |
| 68096 |
2200SB-058G-SM-36-PCG |
58 |
| 68097 |
2200SB-060G-SM-36-PCG |
60 |
| 68098 |
2200SB-062G-SM-36-PCG |
62 |
| 68099 |
2200SB-064G-SM-36-PCG |
64 |
| 68100 |
2200SB-066G-SM-36-PCG |
66 |
| 68101 |
2200SB-068G-SM-36-PCG |
68 |
| 68102 |
2200SB-070G-SM-36-PCG |
70 |
| 68103 |
2200SB-072G-SM-36-PCG |
72 |
| 68104 |
2200SB-074G-SM-36-PCG |
74 |
| 68105 |
2200SB-076G-SM-36-PCG |
76 |
| 68106 |
2200SB-078G-SM-36-PCG |
78 |
| 68107 |
2200SB-080G-SM-36-PCG |
80 |
| 82868 |
2200SB-082G-SM-36-PCG |
82 |
| 82869 |
2200SB-084G-SM-36-PCG |
84 |
| 82870 |
2200SB-086G-SM-36-PCG |
86 |
| 82871 |
2200SB-088G-SM-36-PCG |
88 |
| 82872 |
2200SB-090G-SM-36-PCG |
90 |
| 82873 |
2200SB-092G-SM-36-PCG |
92 |
| 82874 |
2200SB-094G-SM-36-PCG |
94 |
| 82875 |
2200SB-096G-SM-36-PCG |
96 |
| 82876 |
2200SB-098G-SM-36-PCG |
98 |
| 82877 |
2200SB-100G-SM-36-PCG |
100 |
|
Макет печатной платы
|
|
|
|
|
