| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2200SB-XXXG-SM-36-PCP серия |
розетки двухрядные прямые (гнезда) на плату для поверхностного (SMD) монтажа с обратным входом и захватом, шаг 1,27x1,27 мм
|

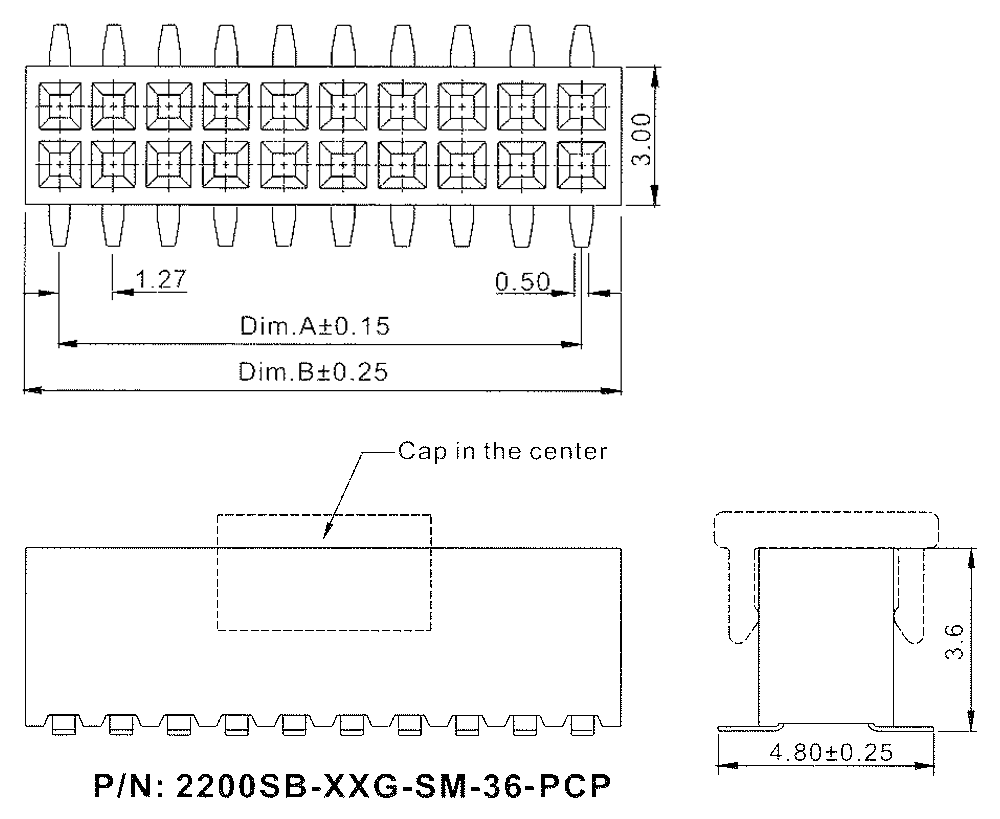

Чертеж
|
| 2200 |
SB |
- |
XXX |
G |
- |
SM |
- |
36 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов:
XXX: 4...100
4) Покрытие контактов:
G: золочение
T: лужение
5) Вид монтажа:
SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
36: 3.6 мм
7) Наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

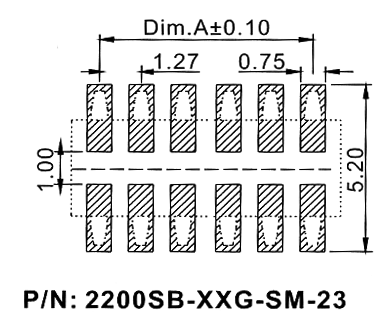

Макет печатной платы
 |
| 68108 |
2200SB-004G-SM-36-PCP |
4 |
| 68109 |
2200SB-006G-SM-36-PCP |
6 |
| 68110 |
2200SB-008G-SM-36-PCP |
8 |
| 68111 |
2200SB-010G-SM-36-PCP |
10 |
| 68112 |
2200SB-012G-SM-36-PCP |
12 |
| 68113 |
2200SB-014G-SM-36-PCP |
14 |
| 68114 |
2200SB-016G-SM-36-PCP |
16 |
| 68115 |
2200SB-018G-SM-36-PCP |
18 |
| 68116 |
2200SB-020G-SM-36-PCP |
20 |
| 68117 |
2200SB-022G-SM-36-PCP |
22 |
| 68118 |
2200SB-024G-SM-36-PCP |
24 |
| 68119 |
2200SB-026G-SM-36-PCP |
26 |
| 68120 |
2200SB-028G-SM-36-PCP |
28 |
| 68121 |
2200SB-030G-SM-36-PCP |
30 |
| 68122 |
2200SB-032G-SM-36-PCP |
32 |
| 68123 |
2200SB-034G-SM-36-PCP |
34 |
| 68124 |
2200SB-036G-SM-36-PCP |
36 |
| 68125 |
2200SB-038G-SM-36-PCP |
38 |
| 68126 |
2200SB-040G-SM-36-PCP |
40 |
| 68127 |
2200SB-042G-SM-36-PCP |
42 |
| 68128 |
2200SB-044G-SM-36-PCP |
44 |
| 68129 |
2200SB-046G-SM-36-PCP |
46 |
| 68130 |
2200SB-048G-SM-36-PCP |
48 |
| 68131 |
2200SB-050G-SM-36-PCP |
50 |
| 68132 |
2200SB-052G-SM-36-PCP |
52 |
|
|
| 68133 |
2200SB-054G-SM-36-PCP |
54 |
| 68134 |
2200SB-056G-SM-36-PCP |
56 |
| 68135 |
2200SB-058G-SM-36-PCP |
58 |
| 68136 |
2200SB-060G-SM-36-PCP |
60 |
| 68137 |
2200SB-062G-SM-36-PCP |
62 |
| 68138 |
2200SB-064G-SM-36-PCP |
64 |
| 68139 |
2200SB-066G-SM-36-PCP |
66 |
| 68140 |
2200SB-068G-SM-36-PCP |
68 |
| 68141 |
2200SB-070G-SM-36-PCP |
70 |
| 68142 |
2200SB-072G-SM-36-PCP |
72 |
| 68143 |
2200SB-074G-SM-36-PCP |
74 |
| 68144 |
2200SB-076G-SM-36-PCP |
76 |
| 68145 |
2200SB-078G-SM-36-PCP |
78 |
| 68146 |
2200SB-080G-SM-36-PCP |
80 |
| 82858 |
2200SB-082G-SM-36-PCP |
82 |
| 82859 |
2200SB-084G-SM-36-PCP |
84 |
| 82860 |
2200SB-086G-SM-36-PCP |
86 |
| 82861 |
2200SB-088G-SM-36-PCP |
88 |
| 82862 |
2200SB-090G-SM-36-PCP |
90 |
| 82863 |
2200SB-092G-SM-36-PCP |
92 |
| 82864 |
2200SB-094G-SM-36-PCP |
94 |
| 82865 |
2200SB-096G-SM-36-PCP |
96 |
| 82866 |
2200SB-098G-SM-36-PCP |
98 |
| 82867 |
2200SB-100G-SM-36-PCP |
100 |
|
Макет печатной платы
|
|
|
|
|
