2200SB-XXXG-SM-45-PG серия

розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27x1,27 мм

2200SB-XXXG-SM-45-PG серия, розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

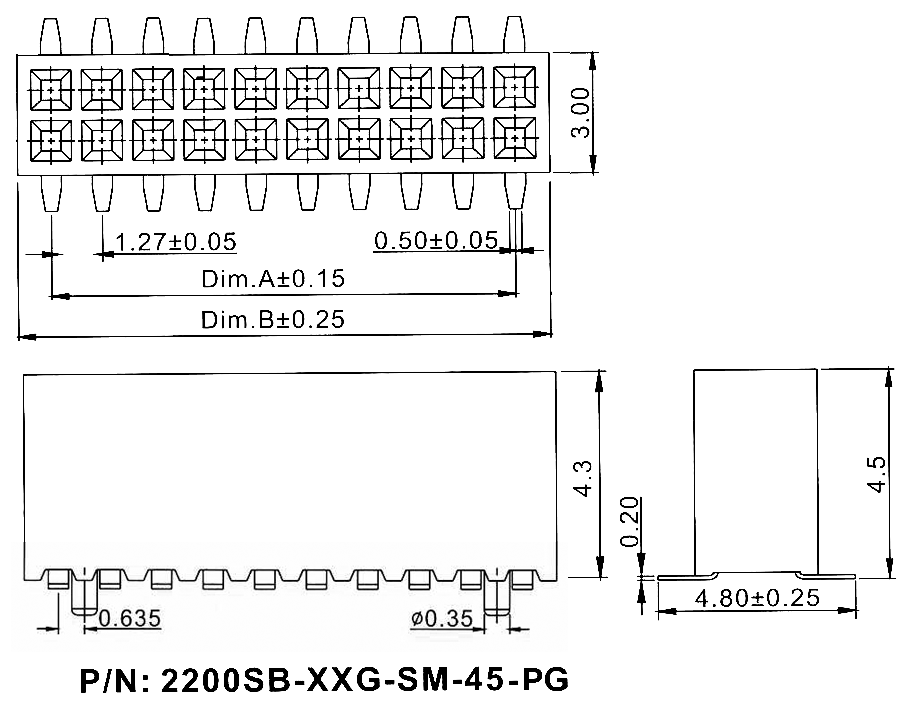

Чертеж

2200	SB	-	XXX	G	-	SM	-	45	-	PG
1	2		3	4		5		6		7

1) Серия:
     2200
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов:
     XXX: 4...100
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Вид монтажа:
     SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
     45: 4.5 мм
7) Направляющие в плату:
     PG

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

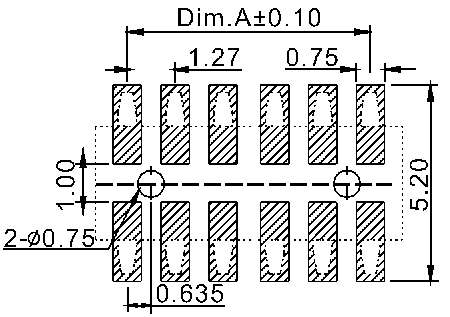

Макет печатной платы

Код товара	Марка	количество контактов
47013	2200SB-004G-SM-45-PG	4
47015	2200SB-006G-SM-45-PG	6
47017	2200SB-008G-SM-45-PG	8
47019	2200SB-010G-SM-45-PG	10
47021	2200SB-012G-SM-45-PG	12
47105	2200SB-014G-SM-45-PG	14
47107	2200SB-016G-SM-45-PG	16
47109	2200SB-018G-SM-45-PG	18
37882	2200SB-020G-SM-45-PG	20
47112	2200SB-022G-SM-45-PG	22
47114	2200SB-024G-SM-45-PG	24
47116	2200SB-026G-SM-45-PG	26
47118	2200SB-028G-SM-45-PG	28
47120	2200SB-030G-SM-45-PG	30
47122	2200SB-032G-SM-45-PG	32
47124	2200SB-034G-SM-45-PG	34
47126	2200SB-036G-SM-45-PG	36
47128	2200SB-038G-SM-45-PG	38
47129	2200SB-040G-SM-45-PG	40
47131	2200SB-042G-SM-45-PG	42
47133	2200SB-044G-SM-45-PG	44
47135	2200SB-046G-SM-45-PG	46
47137	2200SB-048G-SM-45-PG	48
19155	2200SB-050G-SM-45-PG	50
47140	2200SB-052G-SM-45-PG	52

Код товара	Марка	количество контактов
47142	2200SB-054G-SM-45-PG	54
47144	2200SB-056G-SM-45-PG	56
47146	2200SB-058G-SM-45-PG	58
34563	2200SB-060G-SM-45-PG	60
47149	2200SB-062G-SM-45-PG	62
47152	2200SB-064G-SM-45-PG	64
47155	2200SB-066G-SM-45-PG	66
47158	2200SB-068G-SM-45-PG	68
47161	2200SB-070G-SM-45-PG	70
47164	2200SB-072G-SM-45-PG	72
47167	2200SB-074G-SM-45-PG	74
47170	2200SB-076G-SM-45-PG	76
47173	2200SB-078G-SM-45-PG	78
47176	2200SB-080G-SM-45-PG	80
82966	2200SB-082G-SM-45-PG	82
82967	2200SB-084G-SM-45-PG	84
82968	2200SB-086G-SM-45-PG	86
82969	2200SB-088G-SM-45-PG	88
82970	2200SB-090G-SM-45-PG	90
82971	2200SB-092G-SM-45-PG	92
82972	2200SB-094G-SM-45-PG	94
82973	2200SB-096G-SM-45-PG	96
82974	2200SB-098G-SM-45-PG	98
82975	2200SB-100G-SM-45-PG	100

Макет печатной платы
