2199SB-XXXG-SM-3025-CP (PLLD1.27S) серия |

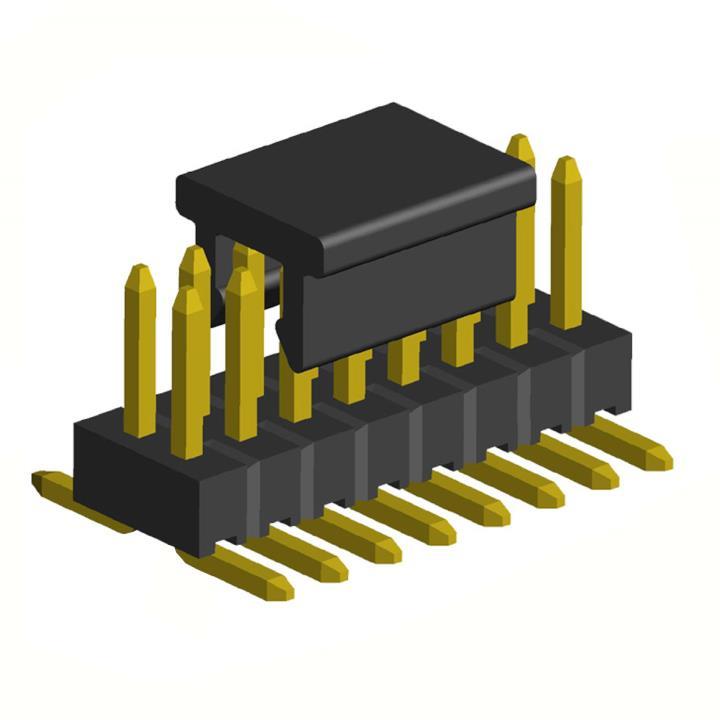

вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27x1,27 мм
|

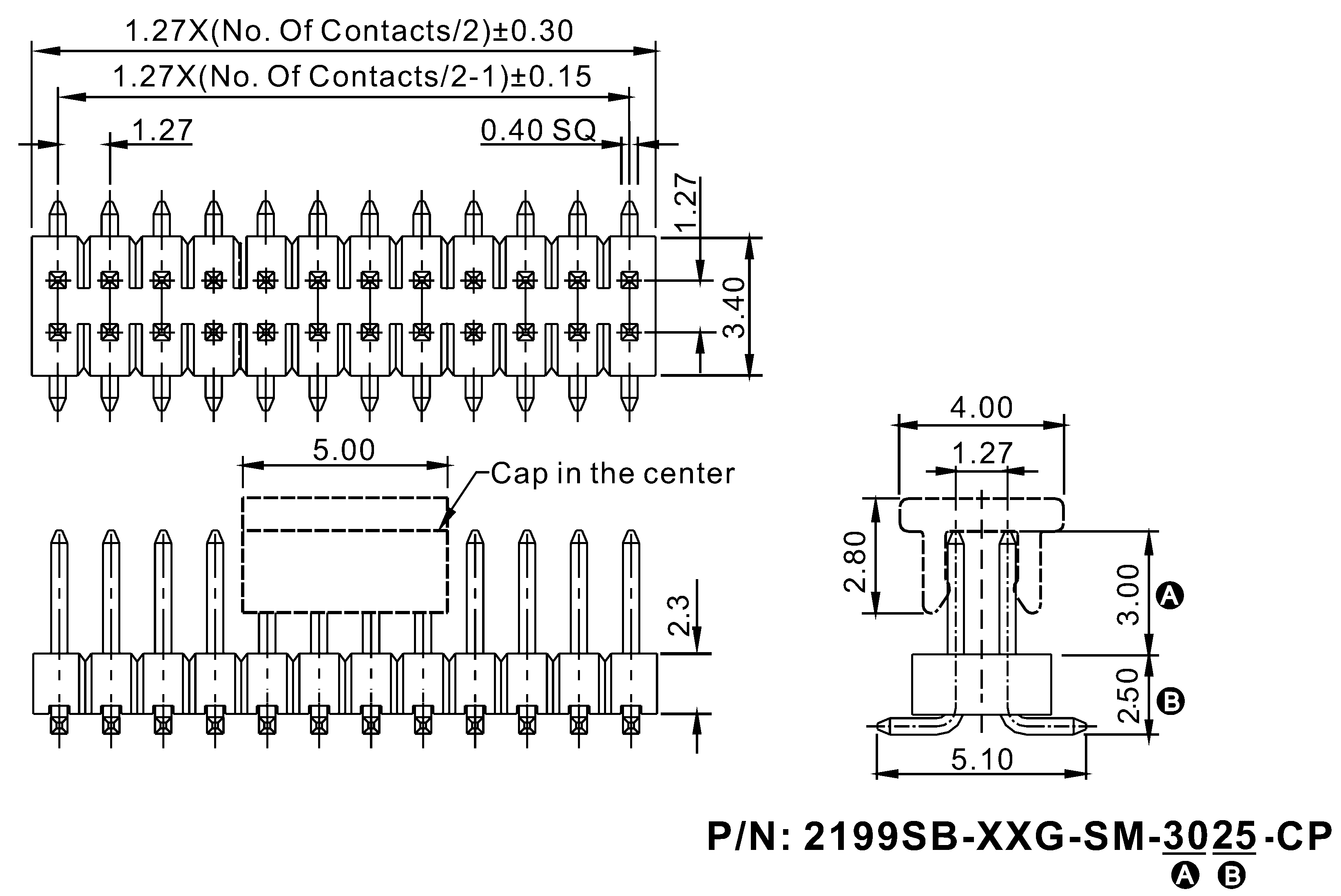

Чертеж
|
| 2199 |
SB |
- |
XXX |
G |
- |
SM |
- |
3025 |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2199
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Размеры A и B в десятых долях мм:
3025: (стандарт) A=3,0мм, B=2,5мм
XXXX
7) Наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 72659 |
2199SB-004G-SM-3025-CP |
4 |
| 72660 |
2199SB-006G-SM-3025-CP |
6 |
| 72661 |
2199SB-008G-SM-3025-CP |
8 |
| 72662 |
2199SB-010G-SM-3025-CP |
10 |
| 72663 |
2199SB-012G-SM-3025-CP |
12 |
| 72664 |
2199SB-014G-SM-3025-CP |
14 |
| 72665 |
2199SB-016G-SM-3025-CP |
16 |
| 72666 |
2199SB-018G-SM-3025-CP |
18 |
| 72667 |
2199SB-020G-SM-3025-CP |
20 |
| 72668 |
2199SB-022G-SM-3025-CP |
22 |
| 72669 |
2199SB-024G-SM-3025-CP |
24 |
| 72670 |
2199SB-026G-SM-3025-CP |
26 |
| 72671 |
2199SB-028G-SM-3025-CP |
28 |
| 72672 |
2199SB-030G-SM-3025-CP |
30 |
| 72673 |
2199SB-032G-SM-3025-CP |
32 |
| 72674 |
2199SB-034G-SM-3025-CP |
34 |
| 72675 |
2199SB-036G-SM-3025-CP |
36 |
| 72676 |
2199SB-038G-SM-3025-CP |
38 |
| 80449 |
2199SB-040G-SM-3025-CP |
40 |
| 72677 |
2199SB-042G-SM-3025-CP |
42 |
| 72678 |
2199SB-044G-SM-3025-CP |
44 |
| 72679 |
2199SB-046G-SM-3025-CP |
46 |
| 72680 |
2199SB-048G-SM-3025-CP |
48 |
| 72681 |
2199SB-050G-SM-3025-CP |
50 |
| 72682 |
2199SB-052G-SM-3025-CP |
52 |
|
|
| 72683 |
2199SB-054G-SM-3025-CP |
54 |
| 72684 |
2199SB-056G-SM-3025-CP |
56 |
| 72685 |
2199SB-058G-SM-3025-CP |
58 |
| 72686 |
2199SB-060G-SM-3025-CP |
60 |
| 72687 |
2199SB-062G-SM-3025-CP |
62 |
| 72688 |
2199SB-064G-SM-3025-CP |
64 |
| 72689 |
2199SB-066G-SM-3025-CP |
66 |
| 72690 |
2199SB-068G-SM-3025-CP |
68 |
| 72691 |
2199SB-070G-SM-3025-CP |
70 |
| 72692 |
2199SB-072G-SM-3025-CP |
72 |
| 72693 |
2199SB-074G-SM-3025-CP |
74 |
| 72694 |
2199SB-076G-SM-3025-CP |
76 |
| 72695 |
2199SB-078G-SM-3025-CP |
78 |
| 72696 |
2199SB-080G-SM-3025-CP |
80 |
| 82668 |
2199SB-082G-SM-3025-CP |
82 |
| 82669 |
2199SB-084G-SM-3025-CP |
84 |
| 82670 |
2199SB-086G-SM-3025-CP |
86 |
| 82671 |
2199SB-088G-SM-3025-CP |
88 |
| 82672 |
2199SB-090G-SM-3025-CP |
90 |
| 82673 |
2199SB-092G-SM-3025-CP |
92 |
| 82674 |
2199SB-094G-SM-3025-CP |
94 |
| 82675 |
2199SB-096G-SM-3025-CP |
96 |
| 82676 |
2199SB-098G-SM-3025-CP |
98 |
| 82677 |
2199SB-100G-SM-3025-CP |
100 |
|
Макет печатной платы
|
|
|
|
|
