Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2200SA-XXG-34 серия

розетки однорядные прямые (гнезда) на плату для монтажа в отверстия, шаг 1,27 мм

2200SA-XXG-34 серия, розетки однорядные прямые (гнезда) на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

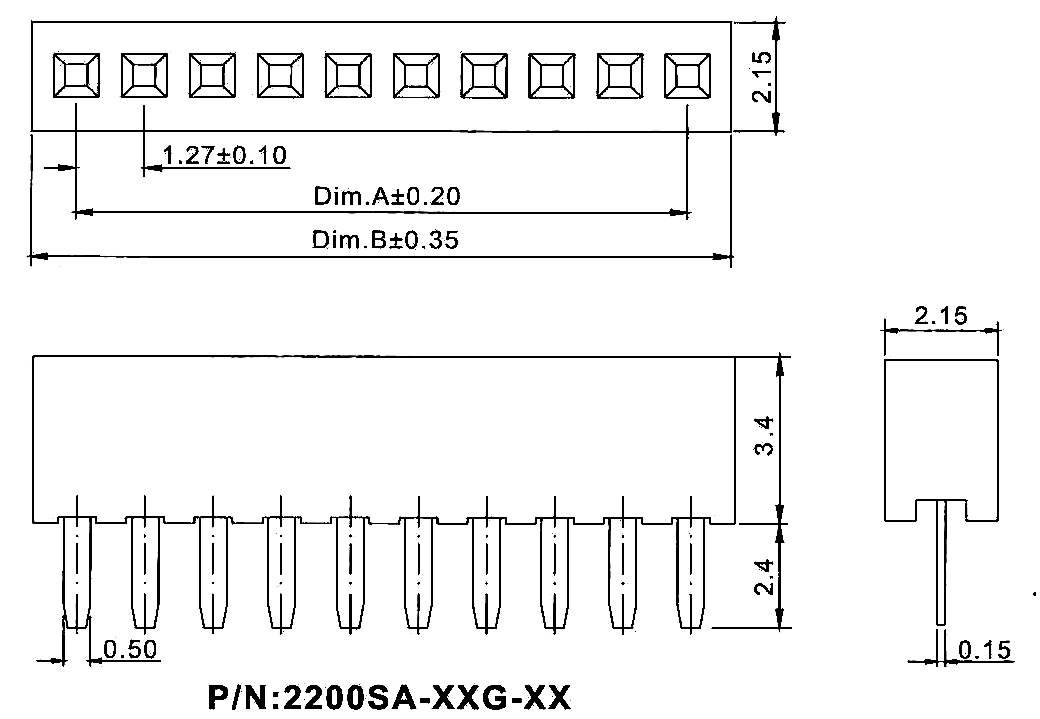

Чертеж

2200	SA	-	XX	G	-	XX
1	2		3	4		5

1) Серия:
     2200
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...40):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Высота изолятора D в десятых долях мм:
     21: 2,1мм
     34: 3,4мм
     44: 4,4мм
     85: 8,5мм

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
24843	2200SA-02G-34	2
24851	2200SA-03G-34	3
24852	2200SA-04G-34	4
24854	2200SA-05G-34	5
24858	2200SA-06G-34	6
24855	2200SA-07G-34	7
24856	2200SA-08G-34	8
24857	2200SA-09G-34	9
24862	2200SA-10G-34	10
24859	2200SA-11G-34	11
24860	2200SA-12G-34	12
24861	2200SA-13G-34	13
24863	2200SA-14G-34	14
24714	2200SA-15G-34	15
24864	2200SA-16G-34	16
24865	2200SA-17G-34	17
24866	2200SA-18G-34	18
24868	2200SA-19G-34	19
24867	2200SA-20G-34	20
24869	2200SA-21G-34	21
24870	2200SA-22G-34	22
24871	2200SA-23G-34	23
24872	2200SA-24G-34	24
24873	2200SA-25G-34	25
24874	2200SA-26G-34	26

Код товара	Марка	количество контактов
24875	2200SA-27G-34	27
24878	2200SA-28G-34	28
24876	2200SA-29G-34	29
24877	2200SA-30G-34	30
24879	2200SA-31G-34	31
24882	2200SA-32G-34	32
24880	2200SA-33G-34	33
24881	2200SA-34G-34	34
24883	2200SA-35G-34	35
24884	2200SA-36G-34	36
24885	2200SA-37G-34	37
24886	2200SA-38G-34	38
24889	2200SA-39G-34	39
24890	2200SA-40G-34	40
82168	2200SA-41G-34	41
82207	2200SA-42G-34	42
82246	2200SA-43G-34	43
82091	2200SA-44G-34	44
82130	2200SA-45G-34	45
82169	2200SA-46G-34	46
82208	2200SA-47G-34	47
82247	2200SA-48G-34	48
82092	2200SA-49G-34	49
82131	2200SA-50G-34	50

Макет печатной платы
