2200SA-XXG-SM2-B2 серия |
розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм
|

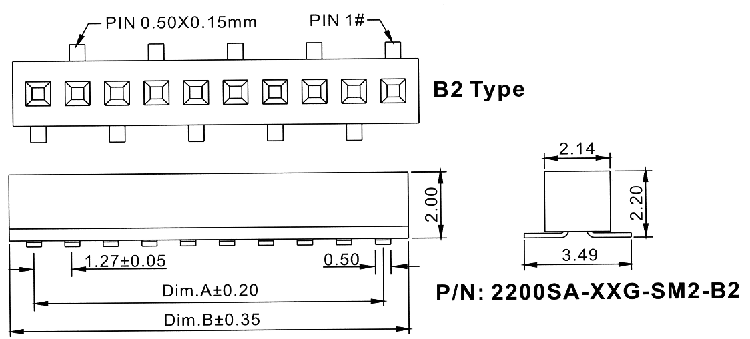

Чертеж
|
| 2200 |
SA |
- |
XX |
G |
- |
SM |
X |
- |
BX |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
SA: прямой однорядный
3) Количество контактов (2...40):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Высота изолятора:
1: 4,5мм
2: 2,2мм
3: 3,6мм
7) Зеркальное расположение контактов:
B1
B2
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 67484 |
2200SA-02G-SM2-B2 |
2 |
| 67485 |
2200SA-03G-SM2-B2 |
3 |
| 67486 |
2200SA-04G-SM2-B2 |
4 |
| 67487 |
2200SA-05G-SM2-B2 |
5 |
| 67488 |
2200SA-06G-SM2-B2 |
6 |
| 67489 |
2200SA-07G-SM2-B2 |
7 |
| 67490 |
2200SA-08G-SM2-B2 |
8 |
| 67491 |
2200SA-09G-SM2-B2 |
9 |
| 67492 |
2200SA-10G-SM2-B2 |
10 |
| 67493 |
2200SA-11G-SM2-B2 |
11 |
| 67494 |
2200SA-12G-SM2-B2 |
12 |
| 67495 |
2200SA-13G-SM2-B2 |
13 |
| 67496 |
2200SA-14G-SM2-B2 |
14 |
| 67497 |
2200SA-15G-SM2-B2 |
15 |
| 67498 |
2200SA-16G-SM2-B2 |
16 |
| 67499 |
2200SA-17G-SM2-B2 |
17 |
| 67500 |
2200SA-18G-SM2-B2 |
18 |
| 67501 |
2200SA-19G-SM2-B2 |
19 |
| 67502 |
2200SA-20G-SM2-B2 |
20 |
| 67503 |
2200SA-21G-SM2-B2 |
21 |
| 67504 |
2200SA-22G-SM2-B2 |
22 |
| 67505 |
2200SA-23G-SM2-B2 |
23 |
| 67506 |
2200SA-24G-SM2-B2 |
24 |
| 67507 |
2200SA-25G-SM2-B2 |
25 |
| 67508 |
2200SA-26G-SM2-B2 |
26 |
|
|
| 67509 |
2200SA-27G-SM2-B2 |
27 |
| 67510 |
2200SA-28G-SM2-B2 |
28 |
| 67511 |
2200SA-29G-SM2-B2 |
29 |
| 67512 |
2200SA-30G-SM2-B2 |
30 |
| 67513 |
2200SA-31G-SM2-B2 |
31 |
| 67514 |
2200SA-32G-SM2-B2 |
32 |
| 67515 |
2200SA-33G-SM2-B2 |
33 |
| 67516 |
2200SA-34G-SM2-B2 |
34 |
| 67517 |
2200SA-35G-SM2-B2 |
35 |
| 67518 |
2200SA-36G-SM2-B2 |
36 |
| 67519 |
2200SA-37G-SM2-B2 |
37 |
| 67520 |
2200SA-38G-SM2-B2 |
38 |
| 67521 |
2200SA-39G-SM2-B2 |
39 |
| 67522 |
2200SA-40G-SM2-B2 |
40 |
| 82180 |
2200SA-41G-SM2-B2 |
41 |
| 82219 |
2200SA-42G-SM2-B2 |
42 |
| 82258 |
2200SA-43G-SM2-B2 |
43 |
| 82103 |
2200SA-44G-SM2-B2 |
44 |
| 82142 |
2200SA-45G-SM2-B2 |
45 |
| 82181 |
2200SA-46G-SM2-B2 |
46 |
| 82220 |
2200SA-47G-SM2-B2 |
47 |
| 82259 |
2200SA-48G-SM2-B2 |
48 |
| 82104 |
2200SA-49G-SM2-B2 |
49 |
| 82143 |
2200SA-50G-SM2-B2 |
50 |
|
Макет печатной платы
|
|
|
|
|
