| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2200SB-XXXG-A3 серия |
розетки двухрядные прямые (гнезда) на плату для монтажа в отверстия, шаг 1,27x1,27 мм
|

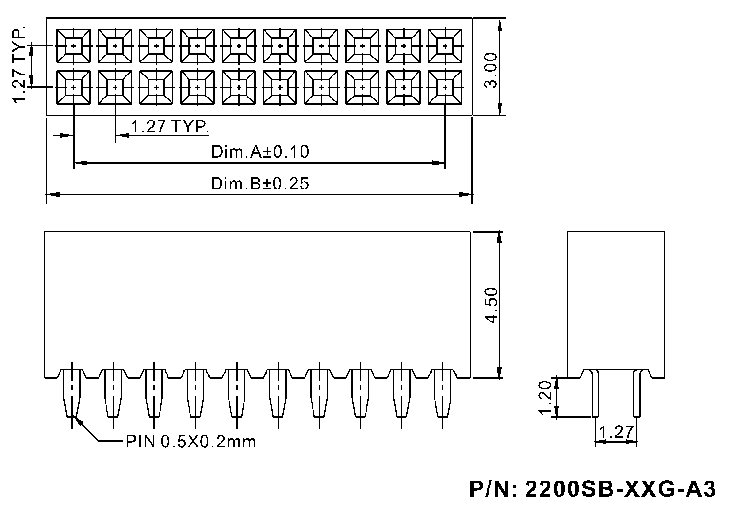

Чертеж
|
| 2200 |
SB |
- |
XX |
G |
- |
AX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) Серия:
2200
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов (4...80):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Длина выводов:
A1: 2,20мм
A2: 1,75мм
A3: 1,20мм
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
