| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
BL1415-12xxZ-1.5 серия |
вилки штыревые открытые двухрядные SMD горизонтальные, шаг 1,27x1,27 мм
|

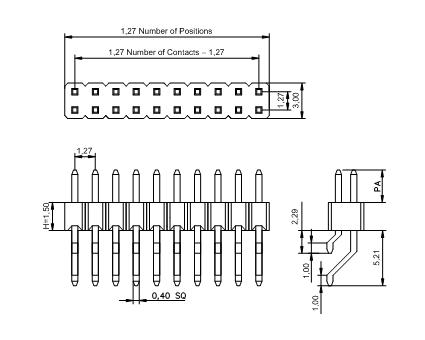

Чертеж
|
| BL1415 |
- |
1 |
2 |
XXX |
Z |
G |
- |
27229 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1415
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов (2…100):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, D в десятых долях мм:
27229: (стандарт) PA=2,7мм, A=2,29мм
|
|
Вилки штыревые открытые двухрядные SMD горизонтальные данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96020 |
BL1415-12002Z-1.5 |
2 |
| 96021 |
BL1415-12004Z-1.5 |
4 |
| 96022 |
BL1415-12006Z-1.5 |
6 |
| 96023 |
BL1415-12008Z-1.5 |
8 |
| 96024 |
BL1415-12010Z-1.5 |
10 |
| 96025 |
BL1415-12012Z-1.5 |
12 |
| 96026 |
BL1415-12014Z-1.5 |
14 |
| 96027 |
BL1415-12016Z-1.5 |
16 |
| 96028 |
BL1415-12018Z-1.5 |
18 |
| 96029 |
BL1415-12020Z-1.5 |
20 |
| 96030 |
BL1415-12022Z-1.5 |
22 |
| 96031 |
BL1415-12024Z-1.5 |
24 |
| 96032 |
BL1415-12026Z-1.5 |
26 |
| 96033 |
BL1415-12028Z-1.5 |
28 |
| 96034 |
BL1415-12030Z-1.5 |
30 |
| 96035 |
BL1415-12032Z-1.5 |
32 |
| 96036 |
BL1415-12034Z-1.5 |
34 |
| 96037 |
BL1415-12036Z-1.5 |
36 |
| 96038 |
BL1415-12038Z-1.5 |
38 |
| 96039 |
BL1415-12040Z-1.5 |
40 |
| 96040 |
BL1415-12042Z-1.5 |
42 |
| 96041 |
BL1415-12044Z-1.5 |
44 |
| 96042 |
BL1415-12046Z-1.5 |
46 |
| 96043 |
BL1415-12048Z-1.5 |
48 |
| 96044 |
BL1415-12050Z-1.5 |
50 |
|
|
| 96045 |
BL1415-12052Z-1.5 |
52 |
| 96046 |
BL1415-12054Z-1.5 |
54 |
| 96047 |
BL1415-12056Z-1.5 |
56 |
| 96048 |
BL1415-12058Z-1.5 |
58 |
| 96049 |
BL1415-12060Z-1.5 |
60 |
| 96050 |
BL1415-12062Z-1.5 |
62 |
| 96051 |
BL1415-12064Z-1.5 |
64 |
| 96052 |
BL1415-12066Z-1.5 |
66 |
| 96053 |
BL1415-12068Z-1.5 |
68 |
| 96054 |
BL1415-12070Z-1.5 |
70 |
| 96055 |
BL1415-12072Z-1.5 |
72 |
| 96056 |
BL1415-12074Z-1.5 |
74 |
| 96057 |
BL1415-12076Z-1.5 |
76 |
| 96058 |
BL1415-12078Z-1.5 |
78 |
| 96059 |
BL1415-12080Z-1.5 |
80 |
| 96060 |
BL1415-12082Z-1.5 |
82 |
| 96061 |
BL1415-12084Z-1.5 |
84 |
| 96062 |
BL1415-12086Z-1.5 |
86 |
| 96063 |
BL1415-12088Z-1.5 |
88 |
| 96064 |
BL1415-12090Z-1.5 |
90 |
| 96065 |
BL1415-12092Z-1.5 |
92 |
| 96066 |
BL1415-12094Z-1.5 |
94 |
| 96067 |
BL1415-12096Z-1.5 |
96 |
| 96068 |
BL1415-12098Z-1.5 |
98 |
| 96069 |
BL1415-12100Z-1.5 |
100 |
|
Макет печатной платы
|
|
|
|
|
