| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
BL1415-12xxM-PG-1.5 серия |
вилки штыревые открытые двухрядные SMD угловые горизонтальные с направляющими в плату, шаг 1,27x1,27 мм
|

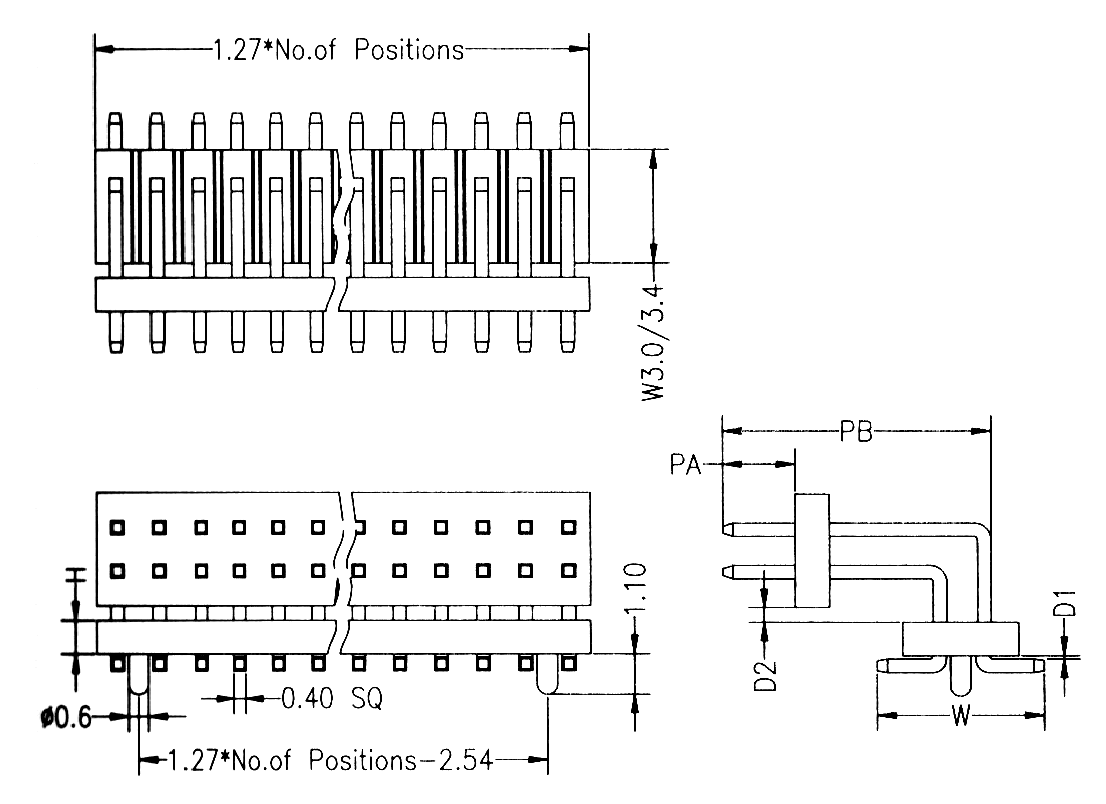

Чертеж
|
| BL1415 |
- |
1 |
2 |
XXX |
M |
G |
- |
271501020 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1415
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов (2…100):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, D в десятых долях мм:
271501020: (стандарт) PA=2,7мм, PB=15,0мм, D1=1,0мм, D2=2,0мм
|
|
Вилки штыревые открытые двухрядные SMD угловые горизонтальные с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

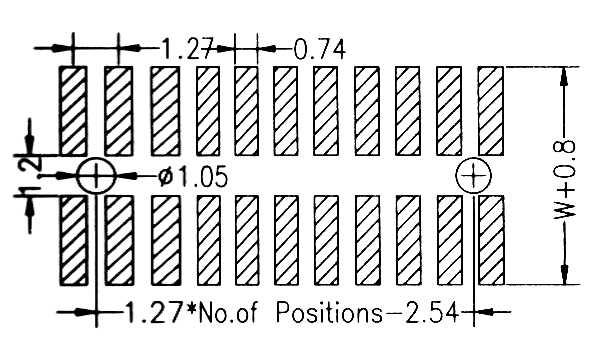

Макет печатной платы
 |
| 96520 |
BL1415-12002M-PG-1.5 |
2 |
| 96521 |
BL1415-12004M-PG-1.5 |
4 |
| 96522 |
BL1415-12006M-PG-1.5 |
6 |
| 96523 |
BL1415-12008M-PG-1.5 |
8 |
| 96524 |
BL1415-12010M-PG-1.5 |
10 |
| 96525 |
BL1415-12012M-PG-1.5 |
12 |
| 96526 |
BL1415-12014M-PG-1.5 |
14 |
| 96527 |
BL1415-12016M-PG-1.5 |
16 |
| 96528 |
BL1415-12018M-PG-1.5 |
18 |
| 96529 |
BL1415-12020M-PG-1.5 |
20 |
| 96530 |
BL1415-12022M-PG-1.5 |
22 |
| 96531 |
BL1415-12024M-PG-1.5 |
24 |
| 96532 |
BL1415-12026M-PG-1.5 |
26 |
| 96533 |
BL1415-12028M-PG-1.5 |
28 |
| 96534 |
BL1415-12030M-PG-1.5 |
30 |
| 96535 |
BL1415-12032M-PG-1.5 |
32 |
| 96536 |
BL1415-12034M-PG-1.5 |
34 |
| 96537 |
BL1415-12036M-PG-1.5 |
36 |
| 96538 |
BL1415-12038M-PG-1.5 |
38 |
| 96539 |
BL1415-12040M-PG-1.5 |
40 |
| 96540 |
BL1415-12042M-PG-1.5 |
42 |
| 96541 |
BL1415-12044M-PG-1.5 |
44 |
| 96542 |
BL1415-12046M-PG-1.5 |
46 |
| 96543 |
BL1415-12048M-PG-1.5 |
48 |
| 96544 |
BL1415-12050M-PG-1.5 |
50 |
|
|
| 96545 |
BL1415-12052M-PG-1.5 |
52 |
| 96546 |
BL1415-12054M-PG-1.5 |
54 |
| 96547 |
BL1415-12056M-PG-1.5 |
56 |
| 96548 |
BL1415-12058M-PG-1.5 |
58 |
| 96549 |
BL1415-12060M-PG-1.5 |
60 |
| 96550 |
BL1415-12062M-PG-1.5 |
62 |
| 96551 |
BL1415-12064M-PG-1.5 |
64 |
| 96552 |
BL1415-12066M-PG-1.5 |
66 |
| 96553 |
BL1415-12068M-PG-1.5 |
68 |
| 96554 |
BL1415-12070M-PG-1.5 |
70 |
| 96555 |
BL1415-12072M-PG-1.5 |
72 |
| 96556 |
BL1415-12074M-PG-1.5 |
74 |
| 96557 |
BL1415-12076M-PG-1.5 |
76 |
| 96558 |
BL1415-12078M-PG-1.5 |
78 |
| 96559 |
BL1415-12080M-PG-1.5 |
80 |
| 96560 |
BL1415-12082M-PG-1.5 |
82 |
| 96561 |
BL1415-12084M-PG-1.5 |
84 |
| 96562 |
BL1415-12086M-PG-1.5 |
86 |
| 96563 |
BL1415-12088M-PG-1.5 |
88 |
| 96564 |
BL1415-12090M-PG-1.5 |
90 |
| 96565 |
BL1415-12092M-PG-1.5 |
92 |
| 96566 |
BL1415-12094M-PG-1.5 |
94 |
| 96567 |
BL1415-12096M-PG-1.5 |
96 |
| 96568 |
BL1415-12098M-PG-1.5 |
98 |
| 96569 |
BL1415-12100M-PG-1.5 |
100 |
|
Макет печатной платы
|
|
|
|
|
