| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
BL1415-11xxM1 серия |
вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа, шаг 1,27 мм
|

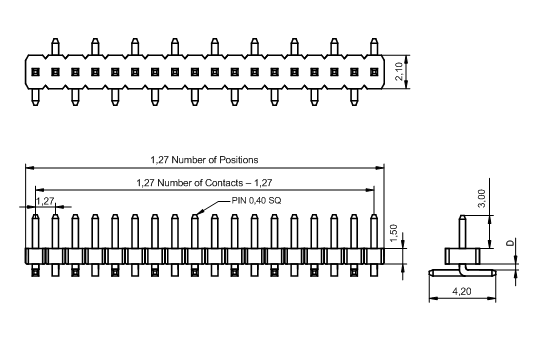

Чертеж
|
| BL1415 |
- |
1 |
1 |
XX |
M |
- |
1 |
| 1 |
|
2 |
3 |
4 |
5 |
|
6 |
|
|
1) Серия:
BL1415: H=1,5мм
2) Изолятор:
1: один
3) Количество рядов:
1: один
4) Количество контактов в ряду (2x50):
01 ... 50
5) Тип:
M: SMT
6) Вариант:
1
|
|
Вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
