Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

2206SA-XXG-XX (PBS1.27-XX) серия

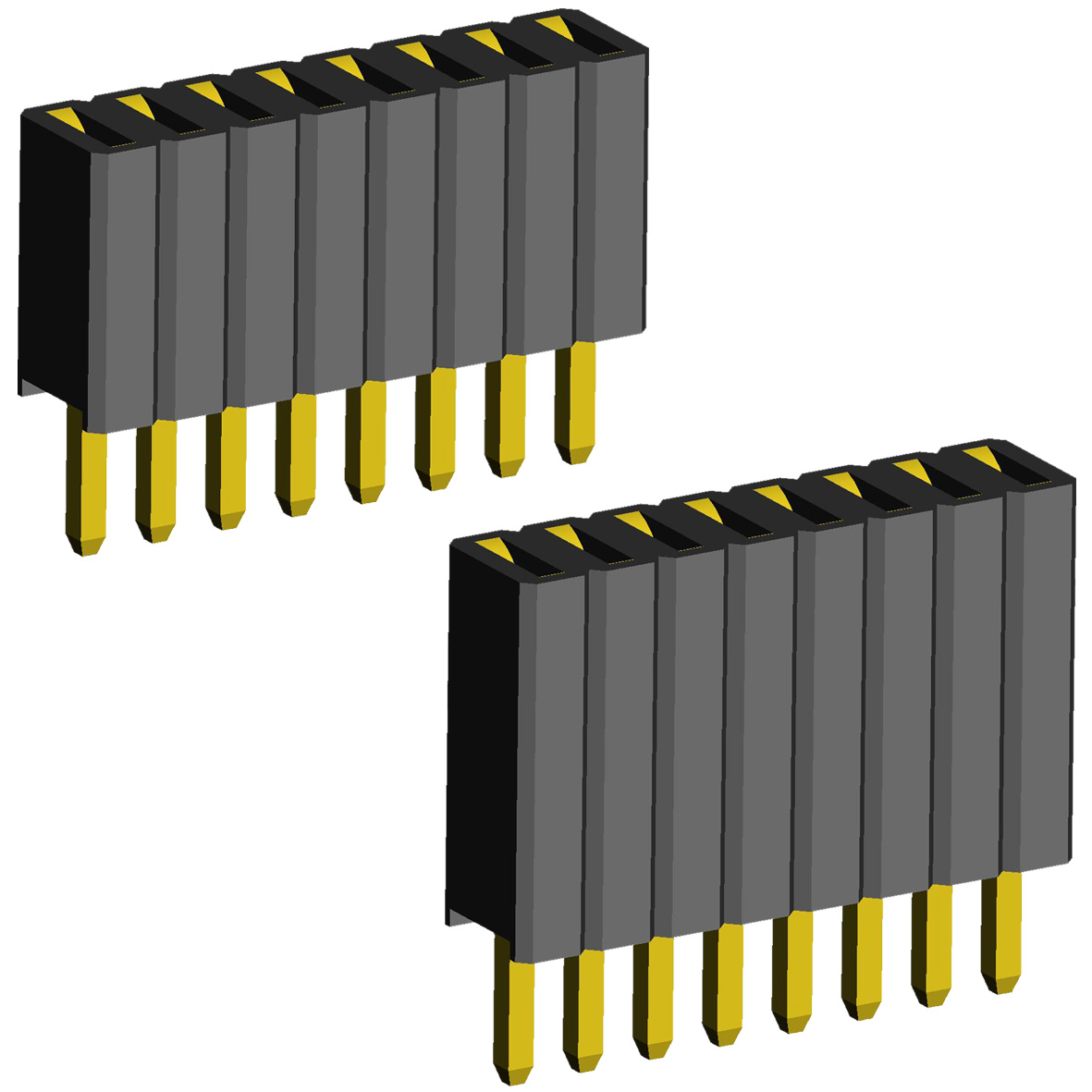

розетки прямые однорядные на плату для монтажа в отверстия, шаг 1,27 мм

2206SA-XXG-XX серия, розетки прямые однорядные на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

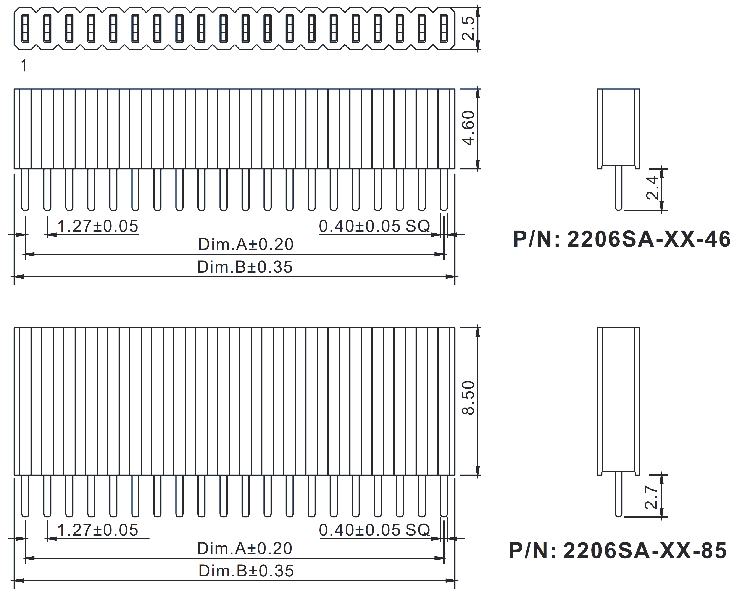

Чертежи

2206	SA	-	02	G	-	46
1	2		3	4		5

1) серия:
     2206
2) изолятор:
     SA: прямой однорядный
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) высота изолятора в десятых долях мм:
     46: (стандарт) 4,6 мм
     85: 8,5 мм

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. Розетки с высотой 4,6 мм

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение отверстий на плате

код товара	марка	аналог	кол-во контактов	Размеры
код товара	марка	аналог	кол-во контактов	A	B
67250	2200SA-02G-46	PBS1.27-02	2	1,27	2,54
67251	2200SA-03G-46	PBS1.27-03	3	2,54	3,81
67252	2200SA-04G-46	PBS1.27-04	4	3,81	5,08
67253	2200SA-05G-46	PBS1.27-05	5	5,08	6,35
67254	2200SA-06G-46	PBS1.27-06	6	6,35	7,62
67255	2200SA-07G-46	PBS1.27-07	7	7,62	8,89
67256	2200SA-08G-46	PBS1.27-08	8	8,89	10,16
67257	2200SA-09G-46	PBS1.27-09	9	10,16	11,43
67258	2200SA-10G-46	PBS1.27-10	10	11,43	12,70
67259	2200SA-11G-46	PBS1.27-11	11	12,70	13,97
67260	2200SA-12G-46	PBS1.27-12	12	13,97	15,24
67261	2200SA-13G-46	PBS1.27-13	13	15,24	16,51
67262	2200SA-14G-46	PBS1.27-14	14	16,51	17,78
67263	2200SA-15G-46	PBS1.27-15	15	17,78	19,05
67264	2200SA-16G-46	PBS1.27-16	16	19,05	20,32
67265	2200SA-17G-46	PBS1.27-17	17	20,32	21,59
67266	2200SA-18G-46	PBS1.27-18	18	21,59	22,86
67267	2200SA-19G-46	PBS1.27-19	19	22,86	24,13
67268	2200SA-20G-46	PBS1.27-20	20	24,13	25,40
67269	2200SA-21G-46	PBS1.27-21	21	25,40	26,67
67270	2200SA-22G-46	PBS1.27-22	22	26,67	27,94
67271	2200SA-23G-46	PBS1.27-23	23	27,94	29,21
67272	2200SA-24G-46	PBS1.27-24	24	29,21	30,48
67273	2200SA-25G-46	PBS1.27-25	25	30,48	31,75
67274	2200SA-26G-46	PBS1.27-26	26	31,75	33,02
67275	2200SA-27G-46	PBS1.27-27	27	33,02	34,29
67276	2200SA-28G-46	PBS1.27-28	28	34,29	35,56
67277	2200SA-29G-46	PBS1.27-29	29	35,56	36,83
67278	2200SA-30G-46	PBS1.27-30	30	36,83	38,10
67279	2200SA-31G-46	PBS1.27-31	31	38,10	39,37
67280	2200SA-32G-46	PBS1.27-32	32	39,37	40,64
67281	2200SA-33G-46	PBS1.27-33	33	40,64	41,91
67282	2200SA-34G-46	PBS1.27-34	34	41,91	43,18
67283	2200SA-35G-46	PBS1.27-35	35	43,18	44,45
67284	2200SA-36G-46	PBS1.27-36	36	44,45	45,72
67285	2200SA-37G-46	PBS1.27-37	37	45,72	46,99
67286	2200SA-38G-46	PBS1.27-38	38	46,99	48,26
67287	2200SA-39G-46	PBS1.27-39	39	48,26	49,53
67288	2200SA-40G-46	PBS1.27-40	40	49,53	50,80
83454	2206SA-41G-46		41	50,80	52,07
83455	2206SA-42G-46		42	52,07	53,34
83456	2206SA-43G-46		43	53,34	54,61
83457	2206SA-44G-46		44	54,61	55,88
83458	2206SA-45G-46		45	55,88	57,15
83459	2206SA-46G-46		46	57,15	58,42
83460	2206SA-47G-46		47	58,42	59,69
83461	2206SA-48G-46		48	59,69	60,96
83462	2206SA-49G-46		49	60,96	62,23
83463	2206SA-50G-46		50	62,23	63,50

код товара	марка	кол-во контактов	Размеры
код товара	марка	кол-во контактов	A	B
47502	2206SA-02G-85	2	1,27	2,54
47503	2206SA-03G-85	3	2,54	3,81
47504	2206SA-04G-85	4	3,81	5,08
47505	2206SA-05G-85	5	5,08	6,35
47506	2206SA-06G-85	6	6,35	7,62
47198	2206SA-07G-85	7	7,62	8,89
47199	2206SA-08G-85	8	8,89	10,16
47200	2206SA-09G-85	9	10,16	11,43
47201	2206SA-10G-85	10	11,43	12,70
47202	2206SA-11G-85	11	12,70	13,97
36229	2206SA-12G-85	12	13,97	15,24
47203	2206SA-13G-85	13	15,24	16,51
47204	2206SA-14G-85	14	16,51	17,78
47205	2206SA-15G-85	15	17,78	19,05
47206	2206SA-16G-85	16	19,05	20,32
47207	2206SA-17G-85	17	20,32	21,59
47208	2206SA-18G-85	18	21,59	22,86
47209	2206SA-19G-85	19	22,86	24,13
47210	2206SA-20G-85	20	24,13	25,40
47211	2206SA-21G-85	21	25,40	26,67
47212	2206SA-22G-85	22	26,67	27,94
47213	2206SA-23G-85	23	27,94	29,21
47214	2206SA-24G-85	24	29,21	30,48
47215	2206SA-25G-85	25	30,48	31,75
47216	2206SA-26G-85	26	31,75	33,02
47217	2206SA-27G-85	27	33,02	34,29
47218	2206SA-28G-85	28	34,29	35,56
47219	2206SA-29G-85	29	35,56	36,83
47220	2206SA-30G-85	30	36,83	38,10
47221	2206SA-31G-85	31	38,10	39,37
47222	2206SA-32G-85	32	39,37	40,64
47223	2206SA-33G-85	33	40,64	41,91
47224	2206SA-34G-85	34	41,91	43,18
47225	2206SA-35G-85	35	43,18	44,45
47226	2206SA-36G-85	36	44,45	45,72
47227	2206SA-37G-85	37	45,72	46,99
47228	2206SA-38G-85	38	46,99	48,26
47229	2206SA-39G-85	39	48,26	49,53
23151	2206SA-40G-85	40	49,53	50,80
83464	2206SA-41G-85	41	50,80	52,07
83465	2206SA-42G-85	42	52,07	53,34
83466	2206SA-43G-85	43	53,34	54,61
83467	2206SA-44G-85	44	54,61	55,88
83468	2206SA-45G-85	45	55,88	57,15
83469	2206SA-46G-85	46	57,15	58,42
83470	2206SA-47G-85	47	58,42	59,69
83471	2206SA-48G-85	48	59,69	60,96
83472	2206SA-49G-85	49	60,96	62,23
83473	2206SA-50G-85	50	62,23	63,50

Расположение отверстий на плате
