| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54 |
2206SB-XXXG-SM-60-CG серия |
|
розетки прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм
|
|

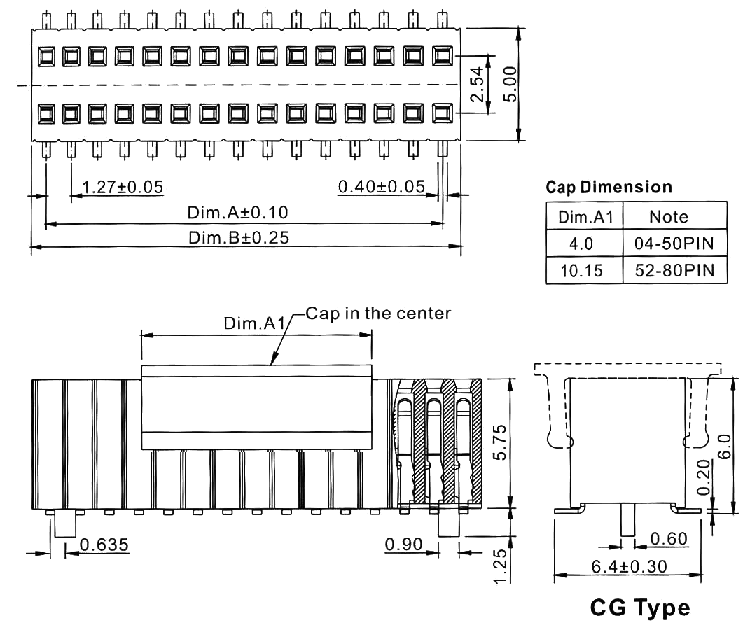

Чертежи
|
| 2206SB |
- |
XXX |
G |
- |
SM |
- |
60 |
- |
CG |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
|
6 |
1) серия:
2206SB: розетки прямые двухрядные
2) количество контактов (4...100):
XXX
3) покрытие контактов:
G: золочение
4) для поверхностного (SMD) монтажа:
SM
5) высота изолятора в десятых долях мм:
60: 6,0 мм (стандарт)
6) опции:
CG: направляющие в плату и крышка для захвата при автоматическом монтаже
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2206SB-XXXG-SM-60-PG. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

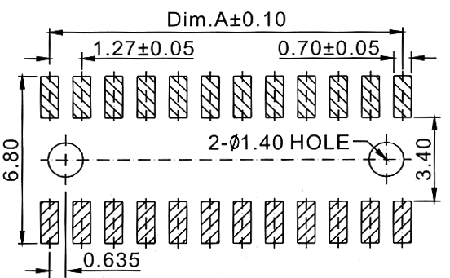

Расположение контактных площадок на плате
|
| 83984 |
2206SB-004G-SM-60-CG |
4 |
1,27 |
2,54 |
| 83985 |
2206SB-006G-SM-60-CG |
6 |
2,54 |
3,81 |
| 83986 |
2206SB-008G-SM-60-CG |
8 |
3,81 |
5,08 |
| 83987 |
2206SB-010G-SM-60-CG |
10 |
5,08 |
6,35 |
| 83988 |
2206SB-012G-SM-60-CG |
12 |
6,35 |
7,62 |
| 83989 |
2206SB-014G-SM-60-CG |
14 |
7,62 |
8,89 |
| 83990 |
2206SB-016G-SM-60-CG |
16 |
8,89 |
10,16 |
| 83991 |
2206SB-018G-SM-60-CG |
18 |
10,16 |
11,43 |
| 83992 |
2206SB-020G-SM-60-CG |
20 |
11,43 |
12,70 |
| 83993 |
2206SB-022G-SM-60-CG |
22 |
12,70 |
13,97 |
| 83994 |
2206SB-024G-SM-60-CG |
24 |
13,97 |
15,24 |
| 83995 |
2206SB-026G-SM-60-CG |
26 |
15,24 |
16,51 |
| 83996 |
2206SB-028G-SM-60-CG |
28 |
16,51 |
17,78 |
| 83997 |
2206SB-030G-SM-60-CG |
30 |
17,78 |
19,05 |
| 83998 |
2206SB-032G-SM-60-CG |
32 |
19,05 |
20,32 |
| 83999 |
2206SB-034G-SM-60-CG |
34 |
20,32 |
21,59 |
| 84000 |
2206SB-036G-SM-60-CG |
36 |
21,59 |
22,86 |
| 84001 |
2206SB-038G-SM-60-CG |
38 |
22,86 |
24,13 |
| 84002 |
2206SB-040G-SM-60-CG |
40 |
24,13 |
25,40 |
| 84003 |
2206SB-042G-SM-60-CG |
42 |
25,40 |
26,67 |
| 84004 |
2206SB-044G-SM-60-CG |
44 |
26,67 |
27,94 |
| 84005 |
2206SB-046G-SM-60-CG |
46 |
27,94 |
29,21 |
| 84006 |
2206SB-048G-SM-60-CG |
48 |
29,21 |
30,48 |
| 84007 |
2206SB-050G-SM-60-CG |
50 |
30,48 |
31,75 |
| 84008 |
2206SB-052G-SM-60-CG |
52 |
31,75 |
33,02 |
| 84009 |
2206SB-054G-SM-60-CG |
54 |
33,02 |
34,29 |
| 84010 |
2206SB-056G-SM-60-CG |
56 |
34,29 |
35,56 |
| 84011 |
2206SB-058G-SM-60-CG |
58 |
35,56 |
36,83 |
| 84012 |
2206SB-060G-SM-60-CG |
60 |
36,83 |
38,10 |
| 84013 |
2206SB-062G-SM-60-CG |
62 |
38,10 |
39,37 |
| 84014 |
2206SB-064G-SM-60-CG |
64 |
39,37 |
40,64 |
| 84015 |
2206SB-066G-SM-60-CG |
66 |
40,64 |
41,91 |
| 84016 |
2206SB-068G-SM-60-CG |
68 |
41,91 |
43,18 |
| 84017 |
2206SB-070G-SM-60-CG |
70 |
43,18 |
44,45 |
| 84018 |
2206SB-072G-SM-60-CG |
72 |
44,45 |
45,72 |
| 84019 |
2206SB-074G-SM-60-CG |
74 |
45,72 |
46,99 |
| 84020 |
2206SB-076G-SM-60-CG |
76 |
46,99 |
48,26 |
| 84021 |
2206SB-078G-SM-60-CG |
78 |
48,26 |
49,53 |
| 84022 |
2206SB-080G-SM-60-CG |
80 |
49,53 |
50,80 |
| 84023 |
2206SB-082G-SM-60-CG |
82 |
50,80 |
52,07 |
| 84024 |
2206SB-084G-SM-60-CG |
84 |
52,07 |
53,34 |
| 84025 |
2206SB-086G-SM-60-CG |
86 |
53,34 |
54,61 |
| 84026 |
2206SB-088G-SM-60-CG |
88 |
54,61 |
55,88 |
| 84027 |
2206SB-090G-SM-60-CG |
90 |
55,88 |
57,15 |
| 84028 |
2206SB-092G-SM-60-CG |
92 |
57,15 |
58,42 |
| 84029 |
2206SB-094G-SM-60-CG |
94 |
58,42 |
59,69 |
| 84030 |
2206SB-096G-SM-60-CG |
96 |
59,69 |
60,96 |
| 84031 |
2206SB-098G-SM-60-CG |
98 |
60,96 |
62,23 |
| 84032 |
2206SB-100G-SM-60-CG |
100 |
62,23 |
63,50 |
Расположение контактных площадок на плате
|
|
|
|
|
