| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм |
2206PB-XXXG-XXX (PLLD1.27-XXXA) серия |
вилки открытые прямые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм
|

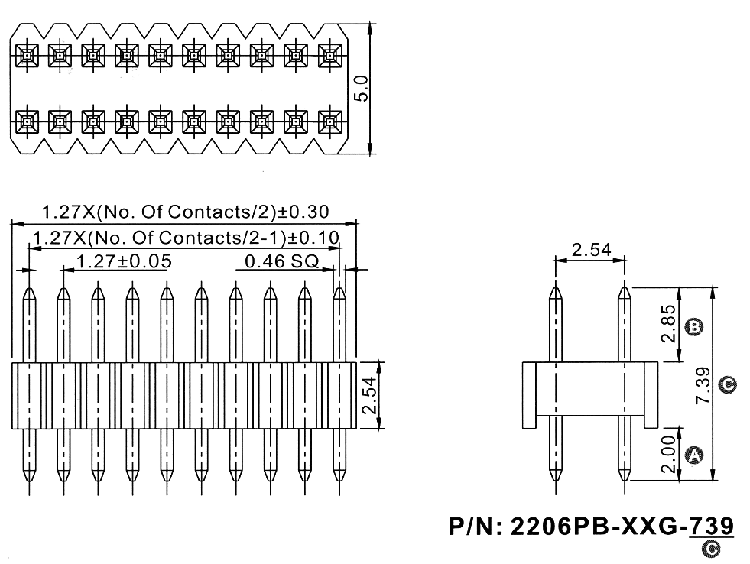

Чертеж
|
| 2206 |
PB |
- |
004 |
G |
- |
739 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2206
2) изолятор:
PB: прямой двухрядный
3) количество контактов (4...100):
004: 4 контакта
006: 6 контактов
xxx: ...
100: 100 контактов
4) покрытие:
G: золочение
T: лужение
5) размер C в сотых долях мм:
739: (стандарт) 7,39 мм
xxx
|
|
Вилки открытые прямые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 47384 |
2206PB-004G-739 (PLLD1.27-004A) |
4 |
| 47385 |
2206PB-006G-739 (PLLD1.27-006A) |
6 |
| 47386 |
2206PB-008G-739 (PLLD1.27-008A) |
8 |
| 47387 |
2206PB-010G-739 (PLLD1.27-010A) |
10 |
| 47388 |
2206PB-012G-739 (PLLD1.27-012A) |
12 |
| 47389 |
2206PB-014G-739 (PLLD1.27-014A) |
14 |
| 47390 |
2206PB-016G-739 (PLLD1.27-016A) |
16 |
| 47391 |
2206PB-018G-739 (PLLD1.27-018A) |
18 |
| 47392 |
2206PB-020G-739 (PLLD1.27-020A) |
20 |
| 47393 |
2206PB-022G-739 (PLLD1.27-022A) |
22 |
| 47394 |
2206PB-024G-739 (PLLD1.27-024A) |
24 |
| 47395 |
2206PB-026G-739 (PLLD1.27-026A) |
26 |
| 47396 |
2206PB-028G-739 (PLLD1.27-028A) |
28 |
| 47397 |
2206PB-030G-739 (PLLD1.27-030A) |
30 |
| 47398 |
2206PB-032G-739 (PLLD1.27-032A) |
32 |
| 47399 |
2206PB-034G-739 (PLLD1.27-034A) |
34 |
| 47400 |
2206PB-036G-739 (PLLD1.27-036A) |
36 |
| 47401 |
2206PB-038G-739 (PLLD1.27-038A) |
38 |
| 47402 |
2206PB-040G-739 (PLLD1.27-040A) |
40 |
| 47403 |
2206PB-042G-739 (PLLD1.27-042A) |
42 |
| 47404 |
2206PB-044G-739 (PLLD1.27-044A) |
44 |
| 47405 |
2206PB-046G-739 (PLLD1.27-046A) |
46 |
| 47406 |
2206PB-048G-739 (PLLD1.27-048A) |
48 |
| 47407 |
2206PB-050G-739 (PLLD1.27-050A) |
50 |
| 47408 |
2206PB-052G-739 (PLLD1.27-052A) |
52 |
|
|
| 47409 |
2206PB-054G-739 (PLLD1.27-054A) |
54 |
| 47410 |
2206PB-056G-739 (PLLD1.27-056A) |
56 |
| 47411 |
2206PB-058G-739 (PLLD1.27-058A) |
58 |
| 70883 |
2206PB-060G-739 (PLLD1.27-060A) |
60 |
| 130698 |
2206PB-060G-880 |
60 |
| 47413 |
2206PB-062G-739 (PLLD1.27-062A) |
62 |
| 47412 |
2206PB-062G-880 |
62 |
| 47414 |
2206PB-064G-739 (PLLD1.27-064A) |
64 |
| 47415 |
2206PB-066G-739 (PLLD1.27-066A) |
66 |
| 47416 |
2206PB-068G-739 (PLLD1.27-068A) |
68 |
| 47417 |
2206PB-070G-739 (PLLD1.27-070A) |
70 |
| 47418 |
2206PB-072G-739 (PLLD1.27-072A) |
72 |
| 47419 |
2206PB-074G-739 (PLLD1.27-074A) |
74 |
| 47420 |
2206PB-076G-739 (PLLD1.27-076A) |
76 |
| 47421 |
2206PB-078G-739 (PLLD1.27-078A) |
78 |
| 47422 |
2206PB-080G-739 (PLLD1.27-080A) |
80 |
| 83474 |
2206PB-082G-739 (PLLD1.27-082A) |
82 |
| 83475 |
2206PB-084G-739 (PLLD1.27-084A) |
84 |
| 83476 |
2206PB-086G-739 (PLLD1.27-086A) |
86 |
| 83477 |
2206PB-088G-739 (PLLD1.27-088A) |
88 |
| 83478 |
2206PB-090G-739 (PLLD1.27-090A) |
90 |
| 83479 |
2206PB-092G-739 (PLLD1.27-092A) |
92 |
| 83480 |
2206PB-094G-739 (PLLD1.27-094A) |
94 |
| 83481 |
2206PB-096G-739 (PLLD1.27-096A) |
96 |
| 83482 |
2206PB-098G-739 (PLLD1.27-098A) |
98 |
| 83483 |
2206PB-100G-739 (PLLD1.27-100A) |
100 |
|
Макет печатной платы
|
|
|
|
|
