| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
2206PADI-XXG-SM-B1-XXXX-CP серия |
вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм
|

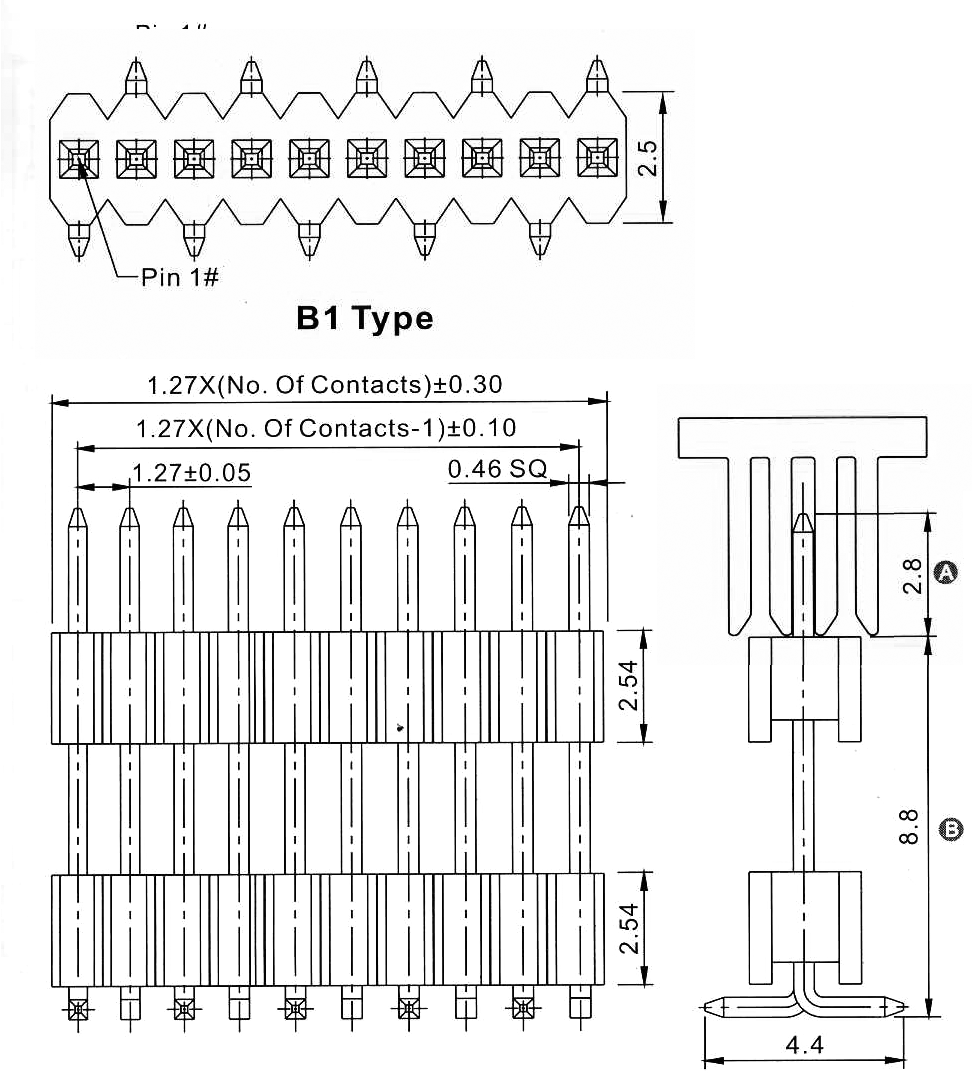

Чертеж
|
| 2206 |
PADI |
- |
01 |
G |
- |
SM |
- |
B1 |
- |
2880 |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
|
1) серия:
2206
2) изолятор:
PADI: прямой однорядный с двойным изолятором
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) для поверхностного (SMD) монтажа:
SM
6) зеркальное расположение контактов:
B1
B2
7) размеры A и B в десятых долях мм:
2880: (стандарт) A=2,8мм, B=8,8мм
XXXX
8) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату с монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 83155 |
2206PADI-02G-SM-B1-2888-CP |
2 |
| 83156 |
2206PADI-03G-SM-B1-2888-CP |
3 |
| 83157 |
2206PADI-04G-SM-B1-2888-CP |
4 |
| 83158 |
2206PADI-05G-SM-B1-2888-CP |
5 |
| 83159 |
2206PADI-06G-SM-B1-2888-CP |
6 |
| 83160 |
2206PADI-07G-SM-B1-2888-CP |
7 |
| 83161 |
2206PADI-08G-SM-B1-2888-CP |
8 |
| 83162 |
2206PADI-09G-SM-B1-2888-CP |
9 |
| 83163 |
2206PADI-10G-SM-B1-2888-CP |
10 |
| 83164 |
2206PADI-11G-SM-B1-2888-CP |
11 |
| 83165 |
2206PADI-12G-SM-B1-2888-CP |
12 |
| 83166 |
2206PADI-13G-SM-B1-2888-CP |
13 |
| 83167 |
2206PADI-14G-SM-B1-2888-CP |
14 |
| 83168 |
2206PADI-15G-SM-B1-2888-CP |
15 |
| 83169 |
2206PADI-16G-SM-B1-2888-CP |
16 |
| 83170 |
2206PADI-17G-SM-B1-2888-CP |
17 |
| 83171 |
2206PADI-18G-SM-B1-2888-CP |
18 |
| 83172 |
2206PADI-19G-SM-B1-2888-CP |
19 |
| 83173 |
2206PADI-20G-SM-B1-2888-CP |
20 |
| 83174 |
2206PADI-21G-SM-B1-2888-CP |
21 |
| 83175 |
2206PADI-22G-SM-B1-2888-CP |
22 |
| 83176 |
2206PADI-23G-SM-B1-2888-CP |
23 |
| 83177 |
2206PADI-24G-SM-B1-2888-CP |
24 |
| 83178 |
2206PADI-25G-SM-B1-2888-CP |
25 |
| 83179 |
2206PADI-26G-SM-B1-2888-CP |
26 |
|
|
| 83180 |
2206PADI-27G-SM-B1-2888-CP |
27 |
| 83181 |
2206PADI-28G-SM-B1-2888-CP |
28 |
| 83182 |
2206PADI-29G-SM-B1-2888-CP |
29 |
| 83183 |
2206PADI-30G-SM-B1-2888-CP |
30 |
| 83184 |
2206PADI-31G-SM-B1-2888-CP |
31 |
| 83185 |
2206PADI-32G-SM-B1-2888-CP |
32 |
| 83186 |
2206PADI-33G-SM-B1-2888-CP |
33 |
| 83187 |
2206PADI-34G-SM-B1-2888-CP |
34 |
| 83188 |
2206PADI-35G-SM-B1-2888-CP |
35 |
| 83189 |
2206PADI-36G-SM-B1-2888-CP |
36 |
| 83190 |
2206PADI-37G-SM-B1-2888-CP |
37 |
| 83191 |
2206PADI-38G-SM-B1-2888-CP |
38 |
| 83192 |
2206PADI-39G-SM-B1-2888-CP |
39 |
| 83193 |
2206PADI-40G-SM-B1-2888-CP |
40 |
| 83194 |
2206PADI-41G-SM-B1-2888-CP |
41 |
| 83195 |
2206PADI-42G-SM-B1-2888-CP |
42 |
| 83196 |
2206PADI-43G-SM-B1-2888-CP |
43 |
| 83197 |
2206PADI-44G-SM-B1-2888-CP |
44 |
| 83198 |
2206PADI-45G-SM-B1-2888-CP |
45 |
| 83199 |
2206PADI-46G-SM-B1-2888-CP |
46 |
| 83200 |
2206PADI-47G-SM-B1-2888-CP |
47 |
| 83201 |
2206PADI-48G-SM-B1-2888-CP |
48 |
| 83202 |
2206PADI-49G-SM-B1-2888-CP |
49 |
| 83203 |
2206PADI-50G-SM-B1-2888-CP |
50 |
|
Макет печатной платы
|
|
|
|
|
