| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм |
2206SB-XXXG-46 серия |
гнезда прямые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм
|

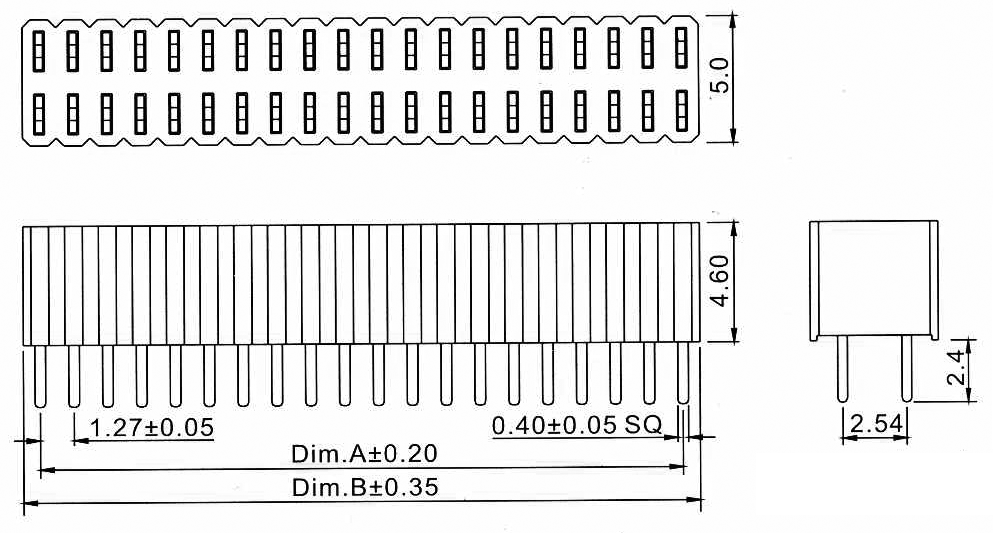

Чертеж
|
| 2206SB |
- |
XXX |
G |
- |
46 |
| 1 |
|
2 |
3 |
|
4 |
|
|
1) серия:
2206SB: розетки прямые двухрядные
2) количество контактов (2...100):
XXX
3) покрытие контактов:
G: золочение
4) высота изолятора в десятых долях мм:
46: 4,6 мм (стандарт)
85: 8,5 мм
|
|
Гнезда прямые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
