Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм

2206SB-XXXG-85 серия

гнезда прямые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм

2206SB-XXXG-85 серия, гнезда прямые двухрядные на плату для монтажа в отверстия, шаг 1,27x2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x2,54 мм

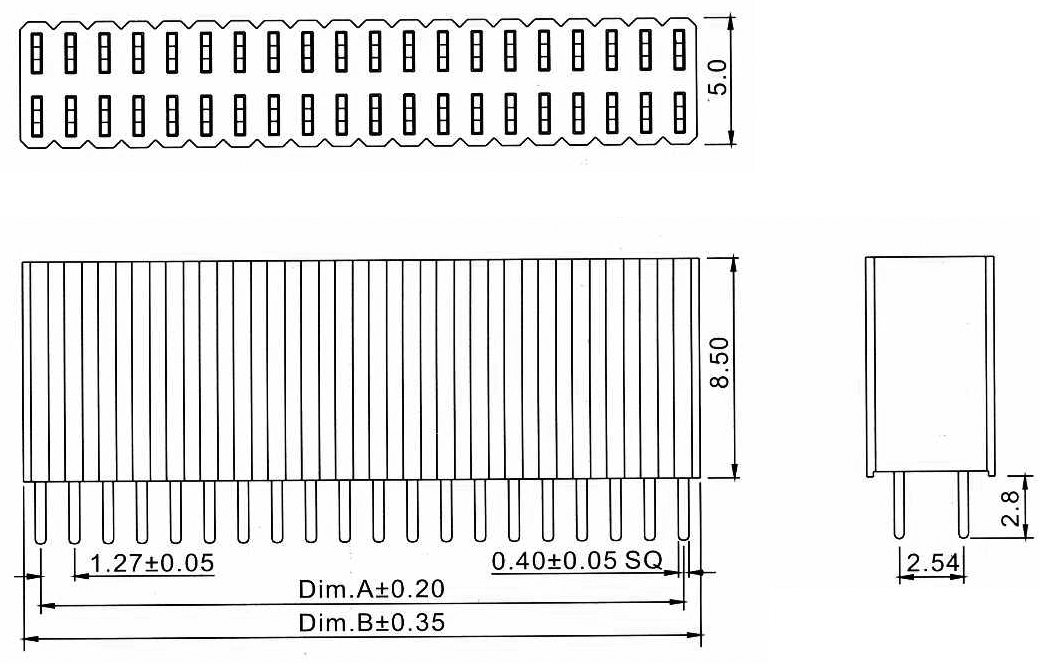

Чертеж

2206SB	-	XXX	G	-	46
1		2	3		4

1) серия:
     2206SB: розетки прямые двухрядные
2) количество контактов (2...100):
     XXX
3) покрытие контактов:
     G: золочение
4) высота изолятора в десятых долях мм:
     46: 4,6 мм (стандарт)
     85: 8,5 мм

Гнезда прямые двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

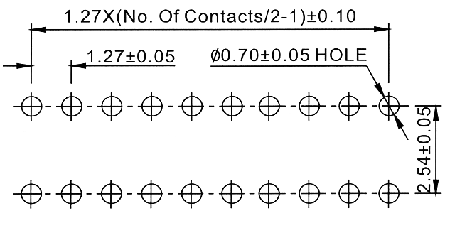

Макет печатной платы

Код товара	Марка	количество контактов
83826	2206SB-002G-85	2
47230	2206SB-004G-85	4
47231	2206SB-006G-85	6
47232	2206SB-008G-85	8
47233	2206SB-010G-85	10
47234	2206SB-012G-85	12
47235	2206SB-014G-85	14
47236	2206SB-016G-85	16
47237	2206SB-018G-85	18
47238	2206SB-020G-85	20
47239	2206SB-022G-85	22
47240	2206SB-024G-85	24
47241	2206SB-026G-85	26
47242	2206SB-028G-85	28
47243	2206SB-030G-85	30
47244	2206SB-032G-85	32
47245	2206SB-034G-85	34
47246	2206SB-036G-85	36
47247	2206SB-038G-85	38
24103	2206SB-040G-85	40
47248	2206SB-042G-85	42
47249	2206SB-044G-85	44
47250	2206SB-046G-85	46
47251	2206SB-048G-85	48
47252	2206SB-050G-85	50

Код товара	Марка	количество контактов
47253	2206SB-052G-85	52
47254	2206SB-054G-85	54
47255	2206SB-056G-85	56
47256	2206SB-058G-85	58
47257	2206SB-060G-85	60
47258	2206SB-062G-85	62
47259	2206SB-064G-85	64
47260	2206SB-066G-85	66
47261	2206SB-068G-85	68
47262	2206SB-070G-85	70
47263	2206SB-072G-85	72
47264	2206SB-074G-85	74
47265	2206SB-076G-85	76
47266	2206SB-078G-85	78
47267	2206SB-080G-85	80
83827	2206SB-082G-85	82
83828	2206SB-084G-85	84
83829	2206SB-086G-85	86
83830	2206SB-088G-85	88
83831	2206SB-090G-85	90
83832	2206SB-092G-85	92
83833	2206SB-094G-85	94
83834	2206SB-096G-85	96
83835	2206SB-098G-85	98
83836	2206SB-100G-85	100

Макет печатной платы
