| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм |
2206SB-XXXG-SM-60 серия |
гнезда прямые двухрядные на плату для поверхностного (SMD) монтажа на плату, шаг 1,27x2,54 мм
|

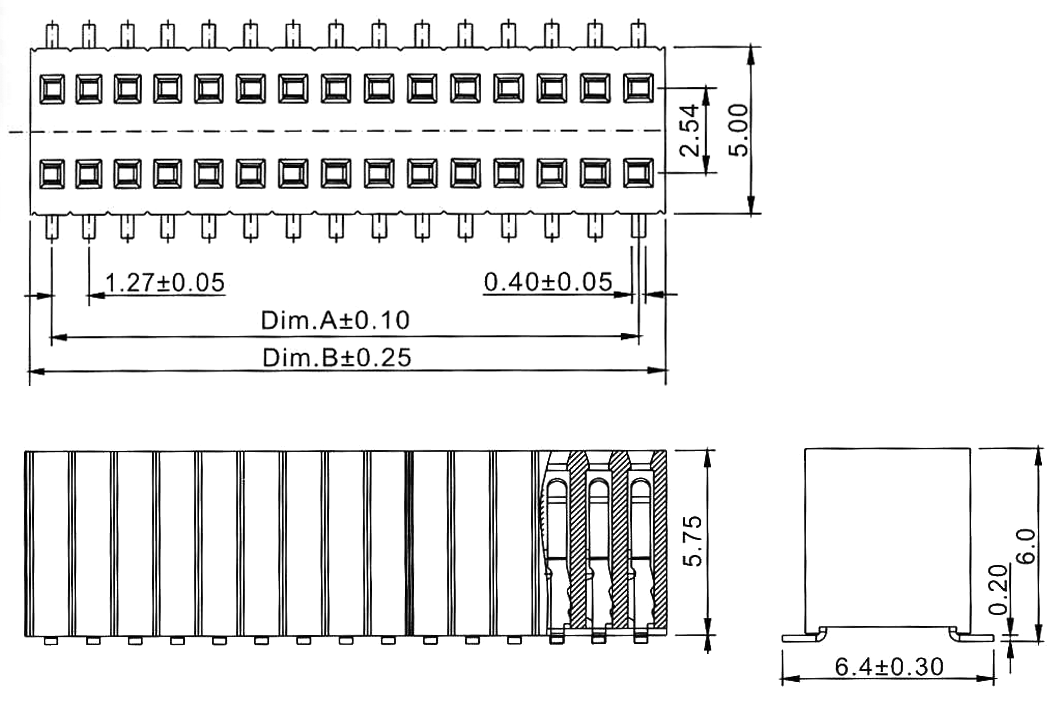

Чертеж
|
| 2206SB |
- |
XXX |
G |
- |
SM |
- |
60 |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
|
|
1) серия:
2206SB: розетки прямые двухрядные
2) количество контактов (4...100):
XXX
3) покрытие контактов:
G: золочение
4) для поверхностного (SMD) монтажа:
SM
5) высота изолятора в десятых долях мм:
60: 6,0 мм (стандарт)
|
|
Гнезда прямые двухрядные на плату для поверхностного (SMD) монтажа на плату данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

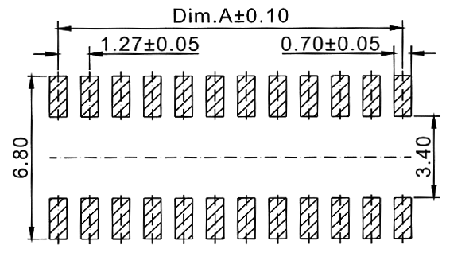

Макет печатной платы
 |
| 83837 |
2206SB-004G-SM-60 |
4 |
| 83838 |
2206SB-006G-SM-60 |
6 |
| 83839 |
2206SB-008G-SM-60 |
8 |
| 83840 |
2206SB-010G-SM-60 |
10 |
| 83841 |
2206SB-012G-SM-60 |
12 |
| 83842 |
2206SB-014G-SM-60 |
14 |
| 83843 |
2206SB-016G-SM-60 |
16 |
| 83844 |
2206SB-018G-SM-60 |
18 |
| 83845 |
2206SB-020G-SM-60 |
20 |
| 83846 |
2206SB-022G-SM-60 |
22 |
| 83847 |
2206SB-024G-SM-60 |
24 |
| 83848 |
2206SB-026G-SM-60 |
26 |
| 83849 |
2206SB-028G-SM-60 |
28 |
| 83850 |
2206SB-030G-SM-60 |
30 |
| 83851 |
2206SB-032G-SM-60 |
32 |
| 83852 |
2206SB-034G-SM-60 |
34 |
| 83853 |
2206SB-036G-SM-60 |
36 |
| 83854 |
2206SB-038G-SM-60 |
38 |
| 83855 |
2206SB-040G-SM-60 |
40 |
| 83856 |
2206SB-042G-SM-60 |
42 |
| 83857 |
2206SB-044G-SM-60 |
44 |
| 83858 |
2206SB-046G-SM-60 |
46 |
| 83859 |
2206SB-048G-SM-60 |
48 |
| 83860 |
2206SB-050G-SM-60 |
50 |
| 83861 |
2206SB-052G-SM-60 |
52 |
|
|
| 83862 |
2206SB-054G-SM-60 |
54 |
| 83863 |
2206SB-056G-SM-60 |
56 |
| 83864 |
2206SB-058G-SM-60 |
58 |
| 83865 |
2206SB-060G-SM-60 |
60 |
| 83866 |
2206SB-062G-SM-60 |
62 |
| 83867 |
2206SB-064G-SM-60 |
64 |
| 83868 |
2206SB-066G-SM-60 |
66 |
| 83869 |
2206SB-068G-SM-60 |
68 |
| 83870 |
2206SB-070G-SM-60 |
70 |
| 83871 |
2206SB-072G-SM-60 |
72 |
| 83872 |
2206SB-074G-SM-60 |
74 |
| 83873 |
2206SB-076G-SM-60 |
76 |
| 83874 |
2206SB-078G-SM-60 |
78 |
| 83875 |
2206SB-080G-SM-60 |
80 |
| 83876 |
2206SB-082G-SM-60 |
82 |
| 83877 |
2206SB-084G-SM-60 |
84 |
| 83878 |
2206SB-086G-SM-60 |
86 |
| 83879 |
2206SB-088G-SM-60 |
88 |
| 83880 |
2206SB-090G-SM-60 |
90 |
| 83881 |
2206SB-092G-SM-60 |
92 |
| 83882 |
2206SB-094G-SM-60 |
94 |
| 83883 |
2206SB-096G-SM-60 |
96 |
| 83884 |
2206SB-098G-SM-60 |
98 |
| 83885 |
2206SB-100G-SM-60 |
100 |
|
Макет печатной платы
|
|
|
|
|
