| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм |
2206SB-XXXG-SM-60-CG серия |
гнезда прямые двухрядные на плату для поверхностного (SMD) монтажа на плату с направляющими на плату и монтажной крышкой, шаг 1,27x2,54 мм
|

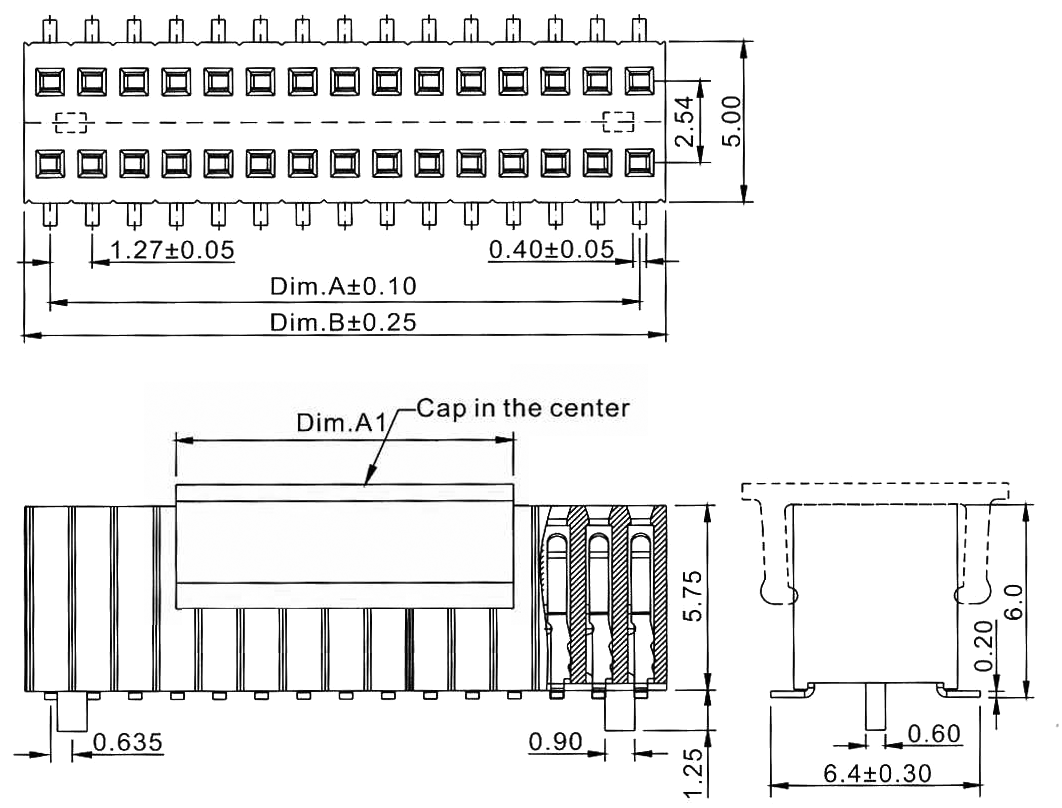

Чертеж
|
| 2206SB |
- |
XXX |
G |
- |
SM |
- |
60 |
- |
CG |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
|
6 |
|
|
1) серия:
2206SB: розетки прямые двухрядные
2) количество контактов (4...100):
XXX
3) покрытие контактов:
G: золочение
4) для поверхностного (SMD) монтажа:
SM
5) высота изолятора в десятых долях мм:
60: 6,0 мм (стандарт)
6) опции:
CG: направляющие в плату и крышка для захвата при автоматическом монтаже
|
|
Гнезда прямые двухрядные на плату для поверхностного (SMD) монтажа на плату с направляющими на плату и монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 83984 |
2206SB-004G-SM-60-CG |
4 |
| 83985 |
2206SB-006G-SM-60-CG |
6 |
| 83986 |
2206SB-008G-SM-60-CG |
8 |
| 83987 |
2206SB-010G-SM-60-CG |
10 |
| 83988 |
2206SB-012G-SM-60-CG |
12 |
| 83989 |
2206SB-014G-SM-60-CG |
14 |
| 83990 |
2206SB-016G-SM-60-CG |
16 |
| 83991 |
2206SB-018G-SM-60-CG |
18 |
| 83992 |
2206SB-020G-SM-60-CG |
20 |
| 83993 |
2206SB-022G-SM-60-CG |
22 |
| 83994 |
2206SB-024G-SM-60-CG |
24 |
| 83995 |
2206SB-026G-SM-60-CG |
26 |
| 83996 |
2206SB-028G-SM-60-CG |
28 |
| 83997 |
2206SB-030G-SM-60-CG |
30 |
| 83998 |
2206SB-032G-SM-60-CG |
32 |
| 83999 |
2206SB-034G-SM-60-CG |
34 |
| 84000 |
2206SB-036G-SM-60-CG |
36 |
| 84001 |
2206SB-038G-SM-60-CG |
38 |
| 84002 |
2206SB-040G-SM-60-CG |
40 |
| 84003 |
2206SB-042G-SM-60-CG |
42 |
| 84004 |
2206SB-044G-SM-60-CG |
44 |
| 84005 |
2206SB-046G-SM-60-CG |
46 |
| 84006 |
2206SB-048G-SM-60-CG |
48 |
| 84007 |
2206SB-050G-SM-60-CG |
50 |
| 84008 |
2206SB-052G-SM-60-CG |
52 |
|
|
| 84009 |
2206SB-054G-SM-60-CG |
54 |
| 84010 |
2206SB-056G-SM-60-CG |
56 |
| 84011 |
2206SB-058G-SM-60-CG |
58 |
| 84012 |
2206SB-060G-SM-60-CG |
60 |
| 84013 |
2206SB-062G-SM-60-CG |
62 |
| 84014 |
2206SB-064G-SM-60-CG |
64 |
| 84015 |
2206SB-066G-SM-60-CG |
66 |
| 84016 |
2206SB-068G-SM-60-CG |
68 |
| 84017 |
2206SB-070G-SM-60-CG |
70 |
| 84018 |
2206SB-072G-SM-60-CG |
72 |
| 84019 |
2206SB-074G-SM-60-CG |
74 |
| 84020 |
2206SB-076G-SM-60-CG |
76 |
| 84021 |
2206SB-078G-SM-60-CG |
78 |
| 84022 |
2206SB-080G-SM-60-CG |
80 |
| 84023 |
2206SB-082G-SM-60-CG |
82 |
| 84024 |
2206SB-084G-SM-60-CG |
84 |
| 84025 |
2206SB-086G-SM-60-CG |
86 |
| 84026 |
2206SB-088G-SM-60-CG |
88 |
| 84027 |
2206SB-090G-SM-60-CG |
90 |
| 84028 |
2206SB-092G-SM-60-CG |
92 |
| 84029 |
2206SB-094G-SM-60-CG |
94 |
| 84030 |
2206SB-096G-SM-60-CG |
96 |
| 84031 |
2206SB-098G-SM-60-CG |
98 |
| 84032 |
2206SB-100G-SM-60-CG |
100 |
|
Макет печатной платы
|
|
|
|
|
