2204R-XXG-XXXX серия |
вилки штыревые открытые угловые двухрядные на плату с увеличенным изолятором для монтажа в отверстия, шаг 2,0x2,0 мм
|

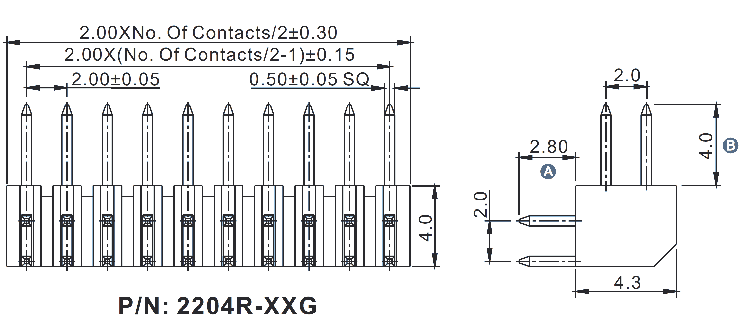

Чертеж
|
| 2204 |
R |
- |
02 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2204
2) изолятор:
R: угловой
3) количество контактов (4...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
04: 4 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм (стандарт 2840):
XXXX
|
|
Вилки штыревые открытые угловые двухрядные на плату с увеличенным изолятором для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 68529 |
2204R-02G (2x1) |
2 |
| 68530 |
2204R-04G (2x2) |
4 |
| 68531 |
2204R-06G (2x3) |
6 |
| 68532 |
2204R-08G (2x4) |
8 |
| 68533 |
2204R-10G (2x5) |
10 |
| 68534 |
2204R-12G (2x6) |
12 |
| 68535 |
2204R-14G (2x7) |
14 |
| 68536 |
2204R-16G (2x8) |
16 |
| 68537 |
2204R-18G (2x9) |
18 |
| 68538 |
2204R-20G (2x10) |
20 |
| 68539 |
2204R-22G (2x11) |
22 |
| 68540 |
2204R-24G (2x12) |
24 |
| 68541 |
2204R-26G (2x13) |
26 |
| 68542 |
2204R-28G (2x14) |
28 |
| 68543 |
2204R-30G (2x15) |
30 |
| 68544 |
2204R-32G (2x16) |
32 |
| 68545 |
2204R-34G (2x17) |
34 |
| 68546 |
2204R-36G (2x18) |
36 |
| 68547 |
2204R-38G (2x19) |
38 |
| 68548 |
2204R-40G (2x20) |
40 |
|
|
| 68549 |
2204R-42G (2x21) |
42 |
| 68550 |
2204R-44G (2x22) |
44 |
| 68551 |
2204R-46G (2x23) |
46 |
| 68552 |
2204R-48G (2x24) |
48 |
| 68553 |
2204R-50G (2x25) |
50 |
| 68554 |
2204R-52G (2x26) |
52 |
| 68555 |
2204R-54G (2x27) |
54 |
| 68556 |
2204R-56G (2x28) |
56 |
| 68557 |
2204R-58G (2x29) |
58 |
| 68558 |
2204R-60G (2x30) |
60 |
| 68559 |
2204R-62G (2x31) |
62 |
| 68560 |
2204R-64G (2x32) |
64 |
| 68561 |
2204R-66G (2x33) |
66 |
| 68562 |
2204R-68G (2x34) |
68 |
| 68563 |
2204R-70G (2x35) |
70 |
| 68564 |
2204R-72G (2x36) |
72 |
| 68565 |
2204R-74G (2x37) |
74 |
| 68566 |
2204R-76G (2x38) |
76 |
| 68567 |
2204R-78G (2x39) |
78 |
| 68568 |
2204R-80G (2x40) |
80 |
|
Макет печатной платы
|
|
|
|
|
