| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
1999P-XXXG-H15-XXX серия |
вилки штыревые открытые прямые четырехрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

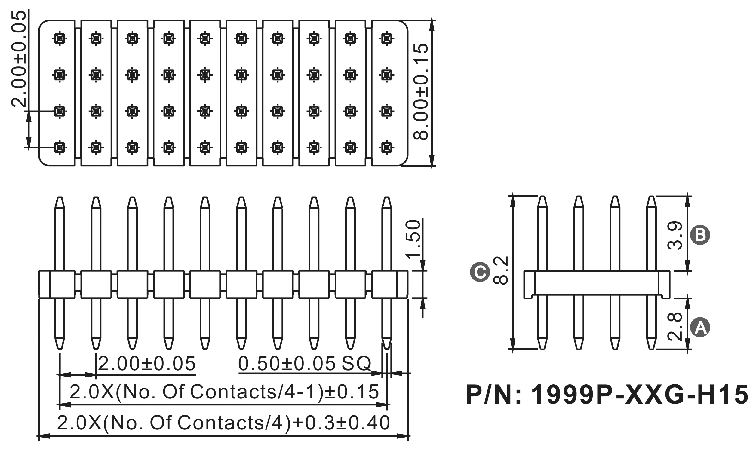

Чертеж
|
| 1999 |
P |
- |
008 |
G |
- |
H15 |
- |
XXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
1999
2) изолятор:
P: прямой
3) количество контактов (8...160):
008: 8 контактов
012: 12 контактов
xxx: ...
160: 160 контактов
4) покрытие:
G: золочение
T: лужение
5) высота изолятора в десятых долях мм:
H15: 1,5 мм
6) размер C в десятых долях мм (стандарт 82 не указывается):
XXX
|
|
Вилки штыревые открытые прямые четырехрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 4x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 8, 12... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
